Номер в госреестре | 71869-18 |
Наименование СИ | Преобразователи переменного давления измерительные |
Обозначение типа СИ | 165855 |
Изготовитель | "Bently Nevada, LLC", США |
Год регистрации | 2018 |
Срок свидетельства | 17.07.2024 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи переменного давления измерительные серии 165855 предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.
Принцип действия преобразователя переменного давления (далее - преобразователь) основан на использовании эффекта изменения сопротивления тензорезистора при воздействии на него деформирующих напряжений. Чувствительный элемент осуществляет преобразование измеряемого давления в пропорциональный ему электрический сигнал.
Конструктивно преобразователи состоят из пьезорезистивного датчика, входящего в плечо моста и электронного блока, преобразующего параметры пьезорезистивного моста пропорционально воздействующему давлению. Преобразователи соединительным кабелем Bently Nevada с помощью электрического разъема и переходника подключаются к вторичному прибору.
На конце датчика расположена мембрана. Мембрана датчика позолочена.
Преобразователь представляет собой неразборную, герметичную конструкцию.
Корпус преобразователя выполнен из нержавеющей стали. Все его поверхности, контактирующие с измеряемой средой, выполнены из никелевого сплава, обладающего высокой стойкостью к воздействию агрессивных сред.
На наружной поверхности корпуса преобразователя нанесена маркировка.
Преобразователи переменного давления измерительные серии 165855 выпускаются в различных вариантах исполнения в зависимости от диапазона измерений и наличия бронированного исполнения соединительного кабеля.
Варианты исполнений приведены в таблице 1
Таблица 1
Варианты исполнений 165855 - ХХ | Верхний предел измерений переменного давления, МПа | Исполнение кабеля |
01 | 0,68 | |
02 | 1,70 | |
03 | 3,45 | Без брони |
04 | 6,90 | |
05 | 17,20 | |
11 | 0,68 | |
12 | 1,70 | |
13 | 3,45 | С броней |
14 | 6,90 | |
15 | 17,20 |

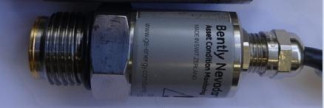

Внешний вид преобразователя переменного давления серии 165855 приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователя переменного давления 165855 Пломбирование преобразователя не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение характеристики | ||||
165855- 01(11) | 165855- 02(12) | 165855- 03(13) | 165855- 04(14) | 165855- 05(15) | |
Верхний предел измерений переменного давления, МПа | 0,68 | 1,70 | 3,45 | 6,90 | 17,20 |
Нижний предел измерений переменного давления, % к ВПИ | 5,0 | ||||
Значение выходного сигнала при нулевом давлении, В | 0,5 ± 0,1 | ||||
Значение выходного сигнала, соответствующее верхнему пределу измерений, В | 10 ± 0,3 | ||||
Нелинейность амплитудной характеристики, %, не более | 5,0 | ||||
Неравномерность частотной характеристики преобразователей в диапазоне частот от 0,5 Гц до 5,5 кГц, %, не более | 5,0 | ||||
Пределы допускаемой основной относительной погрешности измерения переменного давления, % | ±10 | ||||
Пределы допускаемой дополнительной погрешности от температуры окружающей среды на каждые 10°С, % | ±0,75 | ||||
Нормальные условия измерений: -температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20 30 - 80 84 - 106 |
Наименование характеристики | Значение характеристики |
Параметры электрического питания: напряжение постоянного тока, В | от 18 до 30 |
Потребляемый ток, мА, не более | 15 |
Условия эксплуатации: - диапазон температур окружающей среды, °С - предельно допускаемое давление, МПа | от - 40 до + 85 1,5 Ps* |
Г абаритные размеры преобразователя, длина; диаметр, мм, не более | 54,1; 26,9 |
Масса преобразователя, г, не более | 250 |
Длина соединительного кабеля, м | от 3 до 304,8 |
Средняя наработка на отказ, ч, не менее | 40000 |
Срок службы, лет | 8 |
Маркировка взрывозащиты | 0ExiaIICT4 X или 2ExnAIIT4 X |
Примечание: *Pв - верхний предел измерений переменного давления |
наносится на корпус преобразователя в виде наклейки и на эксплуатационную документацию типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество | Примечание |
Преобразователь переменного давления измерительные серии 165855 | 165855-АХХ | 1 шт. | Исполнение по заказу |
Соединительный кабель | 146824-AXXXX | 1 шт. | Длина по заказу |
Преобразователь переменного давления измерительные серии 165855 Руководство по эксплуатации | 1 экз. | ||
Методика поверки | МП 2520-076 -2017 | 1 экз. |
осуществляется по документу МП 2520-076-2017 «ГСИ. Преобразователи переменного давления измерительные серии 165855. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 апреля 2017 г.
Основные средства поверки:
- эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, воспроизводимое импульсное давление от 0,01 до 1,0 МПа, диапазон длительностей 1 • 10-5 -5 - 5-10 -3 с, погрешность измерения ±3,0 %;
- эталонная установка для воспроизведения импульсного давления в жидкости УБК-2М из состава ГЭТ 131-81, воспроизводимое импульсное давление 110 4 - 25-106 Па, диапазон длительностей 5-10 -3 - 10 с, погрешность измерения ±3,0 %;
- осциллограф цифровой TDS 1012В, диапазон частот от 0 до 1 ГГц, диапазон напряжений от 0,1 до 100 В, погрешность ±1 %; рег. № 32618-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1102 до 2,5-107 Па для частот от 5-10-1 до 1-104 Гц и длительностей от 1-10 -5 до 10 с при постоянном давлении до 5^ 106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация «Bently Nevada, LLC.», США
