| Номер в госреестре | 71871-18 |
| Наименование СИ | Датчики перемещений (деформаций) |
| Обозначение типа СИ | серии 3580 |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 17.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещений (деформаций) серии 3580 (далее - датчики) предназначены для измерения продольной деформации материалов при проведении испытаний изделий и образцов из этих материалов на прочность.
Принцип действия датчиков основан на преобразовании удлинения образца в линейное перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения определяется тензорезистивным методом. Перемещение щупов вызывает перемещение (деформацию) образцового резистора, вызывая изменение его сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.
Обработка измерительного сигнала производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК измерительный сигнал преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Контроль перемещений (деформаций) производится путем измерений перемещений на фиксированной длине (измерительной базе).
Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Для выполнения измерений при температурах в исследуемых образцах в диапазоне от -40 до +1600°С датчики снабжаются щупами с керамическими наконечниками.
Датчики выпускаются в 5 модификациях, отличающихся диапазоном измерений. Датчики работают в составе испытательных машин производства «Walter+Bai AG», Швейцария.

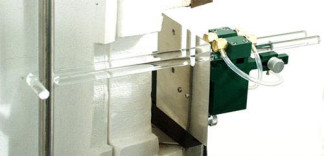

Внешний вид датчиков приведен на рисунке 1.
Для работы с датчиками используется программное обеспечение «DION Pro+», «DION 7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DION Pro+ | DION 7 | PROTEUS |
| Номер версии (идентификационный номер ПО), не ниже | 5.15 | 2.2 | 2.8.4 |
| Цифровой идентификатор ПО | 515C1417 | 6DB37727 | 586F502D |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Модификация | Базовая длина, мм | Диапазон измерений, мм | Пределы допускаемой погрешности измерений |
| 3580-050М | от 4,5 до 16,0 | от -0,5 до +0,5 | ±1 мкм в диапазоне от -0,2 мм включ. до +0,2 мм включ.; ±0,5 % в диапазонах менее -0,2 мм и св. +0,2 мм |
| 3580-075М | от 4,5 до 16,0 | от - 0,75 до +0,75 | ±2 мкм в диапазоне от -0,4 мм включ. до +0,4 мм включ.; ±0,5 % в диапазонах менее -0,4 мм и св. +0,4 мм |
| 3580-150М | от 4,5 до 16,0 | от - 1,5 до 0 | ±0,5 % в диапазоне от -1,5 мм до -0,4 мм не включ.; ±2 мкм в диапазоне от -0,4 мм до 0 мм включ. |
| от 0 до +1,5 | ±2 мкм в диапазоне от 0 мм до +0,4 мм включ.; ±0,5 % в диапазоне св. +0,4 мм до +1,5 мм включ. | ||
| 3580-200М | от 4,5 до 16,0 | от - 2,0 до 0 | ±0,5 % в диапазоне от -2,0 мм до -0,6 мм не включ.; ±3 мкм в диапазоне от -0,6 мм до 0 мм включ. |
| от 0 до +2,0 | ±3 мкм в диапазоне от 0 мм до +0,6 мм включ.; ±0,5 % в диапазоне св. +0,6 мм до +2,0 мм включ. | ||
| 3580-500М | от 4,5 до 16,0 | от - 5,0 до 0 | ±0,5 % в диапазоне от -5,0 мм до -1,2 мм не включ.; ±6 мкм в диапазоне от -1,2 мм до 0 мм включ. |
| от 0 до +5,0 | ±6 мкм в диапазоне от 0 мм до +1,2 мм включ.; ±0,5 % в диапазоне св. +1,2 мм до +5,0 мм включ. |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 10 до 80 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота, Гц | 50±0,2 |
| Габаритные размеры, мм, не более: | |
| - длина | |
| - без щупов | 73,9 |
| - с щупами | 235 |
| - ширина | 94 |
| - высота | 53 |
| Масса, кг, не более: | 1 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик перемещений (деформаций) серии 3580 | - | 1 шт. |
| Ящик для транспортировки | - | 1 шт. |
| Сетевой адаптер 220 В/24 В | - | 1 шт. |
| Кабель передачи данных | - | 2 шт. |
| Кабель управления | - | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 24-18 | 1 экз. |
осуществляется по документу МП АПМ 24-18 «Датчики перемещений (деформаций) серии 3580. Методика поверки», утверждённому ООО «Автопрогресс-М» 17.05.2018 г.
Основное средство поверки:
- калибратор датчиков деформаций KMF-100 (рег. № 45796-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Walter+Bai AG», Швейцария
