Счетчики газа диафрагменные СГД 4, 71878-18

Назначение

Счетчики газа диафрагменные СГД 4 (далее счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых целях.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Структура полного обозначения счетчиков газа в зависимости от исполнения:

СГД 4-х-х-Х х х

---------------Расстояние между осями штуцеров, циклический объем и резьба

на присоединительных патрубках;

------------Направление потока газа;

---------Номинальный расход;

------Наличие устройства компенсации;

— Наличие дополнительного устройст По расстоянию между осями штуцеров, циклическому объему и резьбы на присоединительных патрубках:

1    - расстояние между осями штуцеров 110 мм, циклический объем 1,2 дм /об, резьба

на присоединительных патрубках G1;

2    - расстояние между осями штуцеров 150 мм, циклический объем 2 дм /об, резьба на

присоединительных патрубках G11/4;

3    - расстояние между осями штуцеров 110 мм, циклический объем 1,2 дм /об, резьба

на присоединительных патрубках G11/4;

По направлению потока газа:

1    - направление потока газа левое;

2    - направление потока газа правое;

По номинальному расходу, м3/час:

1,6 - номинальный расход типоразмера G1,6;

2,5 - номинальный расход типоразмера G2,5;

4    - номинальный расход типоразмера G4;

6 - номинальный расход типоразмера G6;

U - универсальный.

По наличию устройства компенсации, которое производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа:

СГД 4-х-х-Х х - без устройства компенсации;

СГД 4-х-х-X Т х - с устройством механического термокомпенсатора.

По наличию дополнительного устройства:

СГД 4-х-х^ х И - с устройством импульсного выхода;

СГД 4-х-х^ х R - с каналом беспроводной передачи данных.

Счетчики исполнений СГД 4-х-х-Х х И, СГД 4-х-х-X х R могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать ГОСТ Р 52931, группе исполнения:

-    С3 при температуре от минус 10 °С до плюс 50 °С для типоразмеров G1,6, G2,5;

-    С4 при температуре от минус 40 °С до плюс 50 °С для типоразмеров G4, G6.

Степень защиты счетчиков исполнений СГД 4-х-х-ХК_, СГД 4-х-х-XTR от проникновения воды и пыли IP30 по ГОСТ 14254.

Счетчики стойкие к термическому воздействию окружающей среды с температурой 650 °С. Наибольшее избыточное рабочее давление счетчиков: исполнение СГД 4-1-..., СГД 4-3-... -30 кПа; исполнение СГД 4-2-.- 60 кПа.

Направление потока газа обозначено стрелкой на крышке счетчика.

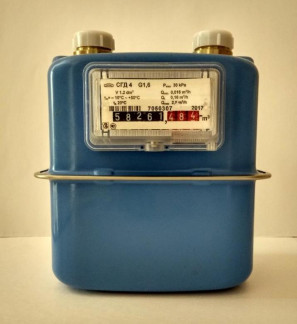

На рисунке 1 приведен общий вид счетчиков.

а) Общий вид счетчиков газа СГД 4-х-х-Х, СГД 4-х-х-ХТ

б) Общий вид счетчиков газа СГД 4-х-х-ХИ, СГД 4-х-х-ХТИ

в) Общий вид счетчиков газа СГД 4-x-x-XR, СГД 4-x-x-XTR Рисунок 1 - Общий вид счетчиков газа СГД 4

Программное обеспечение

отсутствует.

Таблица 1- Метрологические характеристики

3

Один импульс устройства импульсного выхода соответствует объему 0,01 м , прошедшего через счетчик газа, что соответствует одному обороту цифрового диска младшего разряда.

Технические характеристики модуля бесконтактной передачи данных и сервисные программы - согласно ТУ производителя.

Счетчик прочный и герметичный при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 20 Нм и крутящего момента 80 Нм. для счетчиков с резьбой на патрубках G1 и изгибающего момента 110 Нм и крутящего момента 140 Нм для счетчиков с резьбой на патрубках G11/4.

Знак утверждения типа

наносится на лицевой панели счетчика методом печати, а также на первом листе паспорта типографским способом.

Комплектность

Комплект поставки счетчиков приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МРБ МП.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» с извещением об изменении № 2, утвержденному БелГИМ 19.06.2018 г.

Основные средства поверки:

-    поверочный комплекс счетчика газа, диапазон измерения расхода воздуха от 0,002

до Qмакс,

погрешность измерения: от Qмин до 0,^ном - ±1 %, св. 0,^ном до Qмакс - ±0,5 %;

-    стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление));

-    психрометр, диапазон измерения относительной влажности от 10 до 100 %, цена деления 0,5%;

-    секундомер-таймер, пределы допускаемого значения погрешности измерения интервалов времени при (20±5) °С равны ±(1510 -6 Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на пломбы, в соответствии с рисунком 2, в паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ BY 100185185.229-2013 Счетчики газа диафрагменные СГД 4. Технические условия.
