Счетчики газа диафрагменные СГД 4, 71878-20

Назначение

Счетчики газа диафрагменные СГД 4 (далее - счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Структура полного обозначения счетчиков газа в зависимости от исполнения:

СГД 4-х-х-Х х х

-4

-- Расстояние между осями штуцеров, циклический объем и резьба на присоединительных патрубках;

- Направление потока газа;

-- Номинальный расход;

-- Наличие устройства компенсации;

-- Наличие дополнительного устройства.

По расстоянию между осями штуцеров, циклическому объему и резьбы на присоединительных патрубках:

1    - расстояние между осями штуцеров 110 мм и циклический объем 1,2 дм /об, резьба на присоединительных патрубках G1;

2    - расстояние между осями штуцеров 150 мм и циклический объем 2 дм /об, резьба на присоединительных патрубках G11/4;

3    - расстояние между осями штуцеров 110 мм и циклический объем 1,2 дм /об, резьба на присоединительных патрубках G11/4;

По направлению потока газа:

1    - направление потока газа левое;

2    - направление потока газа правое;

По номинальному расходу:

1,6 - номинальный расход типоразмера G1,6;

2,5 - номинальный расход типоразмера G2,5;

4    - номинальный расход типоразмера G4;

6 - номинальный расход типоразмера G6;

U - универсальный.

По наличию устройства компенсации, которое производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа:

СГД 4-х-х-Х х - без устройства компенсации;

СГД 4-х-х-Х Т х - с устройством механического термокомпенсатора.

По наличию дополнительного устройства:

СГД 4-х-х-Х х И - с устройством импульсного выхода;

СГД 4-х-х-Х х R - с каналом беспроводной передачи данных.

Счетчики исполнений СГД 4-х-х^ х И, СГД 4-х-х-X х R могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать по ГОСТ Р 52931 группе исполнения С3 при температуре от минус 10 °С до плюс 50 °С для типоразмеров G1,6, G2,5 и группе исполнения С4 при температуре от минус 40 °С до плюс 50 °С для типоразмеров G4, G6.

По стойкости к термическому воздействию окружающей среды счетчики (стальной корпус) выдерживают температуру не менее 650 °С.

Наибольшее избыточное рабочее давление счетчиков: исполнение СГД-4-1-..СГД -4-3-... - 30 кПа; исполнение СГД 4-2-. - 60 кПа.

Направление потока газа обозначено стрелкой на крышке счетчика.

Общий вид счетчиков представлен на рисунках 1-3.

Условное обозначение вариантов исполнения счетчиков приведено в таблице 1.

б) Общий вид счетчиков газа СГД 4-х-х-ХИ, СГД 4-х-х-ХТИ

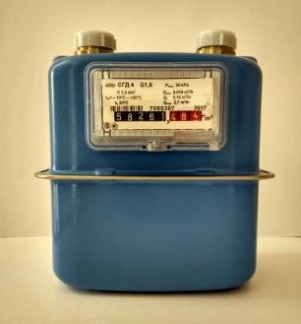

в) Общий вид счетчиков газа СГД 4^^-XR, СГД 4-х-х-XТR Рисунок 1 - Общий вид счетчиков газа диафрагменных СГД 4 Место опломбирования счетчика изображено на рисунке 2.

Рисунок 2 - Схема опломбирования счетчика, обозначение мест нанесения знака

поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

СГД 4-1-х- / СГД 4-3-х-

СГД 4-х-х-

СГД 4-2-х -

Пределы допускаемой основной относительной погрешности измерений расхода в процессе эксплуатации, %: от Омин до 0,1 Q ном

±4

±3

свыше 0,1 Оном до Омакс_

Пределы допускаемой дополнительной относительной погрешности измерений расхода, вызванной отклонением температуры измеряемого газа от нормальной (20 ± 3)°С, на каждый 1 °С,

%

-    для счетчиков исполнений СГД 4-х-х-G1,6, СГД 4-х-х^1,6И, СГД 4-х-х-G1,6R, СГД 4-x^-G2,5, СГД 4-х-х-G2,5И, СГД 4-x-K-G2,5R в диапазоне температур измеряемого газа от минус 10 °С до плюс 50 °С

±0,45

-    для счетчиков исполнений СГД 4-х-х-G1,6^ СГД 4-x-х-G1,6ТИ, СГД 4-х-х-G1^R, СГД 4-x-х-G2,5Т, СГД 4-х-х-G2,5TO, СГД 4-x-х-G2,5ТR в диапазоне температур измеряемого газа от минус 10 °С до плюс 50 °С

±0,1

-    для счетчиков исполнений СГД 4-х-х-G4, СГД 4-х-х^4И, СГД 4-x^-G4R,

СГД 4-3-х-U, СГД 4-3-х-UИ, СГД 4-3-х-UR, СГД 4-2-х-G6, СГД 4-2-х^6И в диапазоне температур измеряемого газа от минус 40 °С до плюс 50 °С

±0,45

-    для счетчиков исполнений СГД 4-х-х-G4Т, СГД 4-х-х^4ТИ, СГД 4-x-х-G4ТR, СГД 4-3-х-ЦТ, СГД 4-3-х-UТИ, СГД 4-х-х-UТR в диапазоне температур измеряемого газа от минус 40 °С до плюс 50 °С

±0,1

±0,45

-    для счетчиков исполнений СГД 4-2-х-G4^ СГД 4-2-х-G4ТИ, СГД 4-2-х-G6Т, СГД 4-2 -х^6ТИ в диапазоне температур измеряемого газа от плюс 35 °С до плюс 50 °С

-    для счетчиков исполнений СГД 4-2-х-G4^ СГД 4-2-х-G4ТИ, СГД 4-2-х^6Т, СГД 4-2 -х-G6ТИ в диапазоне температур измеряемого газа от минус 40 °С до плюс 35 °С

±0,1

0,002 QH

Порог чувствительности счетчиков, м3/ч, не более

3

Один импульс соответствует объему 0,01 м прошедшего через счетчик газа.

Технические характеристики модуля беспроводной передачи данных и сервисные программы согласно ТУ производителя.

Счетчик является прочным и герметичным при воздействии внутреннего избыточного давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в

1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 20 Н.м и крутящего момента 80 Н м. для счетчиков с резьбой на патрубках G1 и изгибающего момента 110 Н м и крутящего момента 140 Н м для счетчиков с резьбой на патрубках G11/4.

Знак утверждения типа

наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МРБ МП.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» утвержденному БелГИМ 05.03.2008 г. (с извещением об изменении №5 от 07.05.2020 г.). Основные средства поверки:

-    установка поверочная расходомерная, диапазон измерений расхода воздуха от 0,002 Qном до Qмакс, основная относительная погрешность: от Qмин до 0,^Шм ±1 %, св. 0,^Шм до Qмакс ±0,5 %;

-    стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа;

-    секундомер-таймер, пределы допускаемой основной погрешности измерений интервалов времени при (20 ± 5) °С равны ± (15 • 10 -6 • Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на счетчик, в соответствии с рисунком 2, и в паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ BY 100185185.229-2013 Счетчики газа диафрагменные СГД 4. Технические условия
