| Номер в госреестре | 71879-18 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | "ВАВИОТ" |
| Изготовитель | Общество с ограниченной ответственностью "Телематические решения" (ООО "Телематические решения"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 12.07.2028 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных «ВАВИОТ» (далее - УСПД) предназначены для измерений электрической энергии, мощности и синхронизации собственной шкалы времени относительно иТС (SU) и синхронизации времени приборов учета, имеющих встроенные часы, а также сбора, накопления, хранения, и передачи накопленной информации с приборов учета энергоресурсов на верхний уровень информационно-измерительных систем.
Принцип действия УСПД основан на обмене измерительной информацией в цифровой форме по радиоканалу с приборов учета энергоресурсов с последующей обработкой, хранением полученной информации в базе данных и передачей информации по интерфейсам GSM/GPRS, Ethernet, спутниковой связи или RS-485 периодически, по расписанию, спорадически или по запросу на верхний уровень.
Областью применения являются объекты жилищно-коммунального и промышленного назначения, в том числе, объекты розничного рынка энергоресурсов.
УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе промышленного исполнения (за исключением внешних антенно-фидерных устройств).
УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть. Аппаратная часть содержит: вычислительный модуль с базой данных, с часами реального времен, с встроенным приемником GPS/ГЛОНАСС, и радиоинтерфейсом, а также интерфейс Ethernet, интерфейс RS-485 (опционально), GSM-модем технологий 3G или 4G, 2-й GSM модем (опционально) или терминал спутниковой связи, источник вторичного и резервного питания (опционально), антенно-фидерные устройства (наличие и состав определяются в конкретном заказе).
Основные функции УСПД:
- автоматический поиск и включение в схему опроса устройств нижнего уровня;
- измерение и учет электрической энергии и мощности, интервалов времени, учет других энергоресурсов, сбор диагностической информации с устройств нижнего уровня, хранение и передача накопленной информации на верхний уровень путем предоставления авторизованного доступа к информации по каналам связиGSM\GPRS, Ethernet, спутниковой связи или RS-485. Передача данных осуществляется по протоколу API (Application Programming Interface), в соответствии с ГОСТ Р МЭК 60870-5-104-2004 или в соответствии со стандартом СТО 34.01-5.1-006-2017 ПАО «Россети»;
- передача команд управления приборам учета энергоресурсов и устройствам
автоматизации с цифровым интерфейсом (управление реле, запись лимитов потребления, тарифного расписания и прочее);
- измерение текущего времени, контроль и синхронизация времени приборам учета энергоресурсов, имеющих встроенные часы;
- обеспечение прямого доступа к приборам учета энергоресурсов с цифровым
интерфейсом с верхнего уровня;
- самодиагностика с записью событий в журнале событий.
УСПД выпускаются в нескольких модификациях. Условное обозначение УСПД определяется в соответствии с рисунком 1.
Пример условного обозначения УСПД: УСПД ВАВИОТ UPS GSM RS - устройство сбора и передачи данных «ВАВИОТ» с источником резервного электропитания, с дополнительным GSM модемом и с интерфейсом RS-485.
Х
X
X
X
УСПД ВАВИОТ
RS: цифровой канал RS-485
GSM: 2-й канал GSМ
SAT: Терминал спутниковой связи
UPS: вторичный источник _ бесперебойного электропитания
Буквенный шифр - наименование изделия
Каждое дополнительное значение X: дополнительные каналы связи УСПД Нет обозначения: дополнительные каналы связи отсутствуют
1 - общий вид УСПД;
2 - GSM-модем технологий 3G, 4G или терминал спутниковой связи;
3 - источник вторичного бесперебойного питания;
4 - вычислительный модуль с встроенными радиоинтерфейсом, энергонезависимой памятью данных, приемником GPS/ГЛОНАСС;
5 - место установки пломбы ОТК (номерная этикетка);
6 - место нанесения знака поверки (на вычислительном модуле);

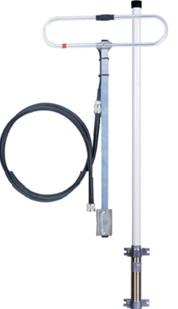

7 - антенно-фидерные устройства
Рисунок 2 - Общий вид, места пломбирования и состав УСПД
Встроенное программное обеспечение (ПО) УСПД «ВАВИОТ» разделено на метрологически значимую и незначимую части.
Защита параметров и данных УСПД от несанкционированного доступа по интерфейсам организована с помощью использования многоуровневой (не менее 2-х) системы паролей. Физический доступ к УСПД не позволяет получить доступ к изменению параметров или данных. Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия электронного модуля УСПД.
Обмен по интерфейсам, в том числе, с устройствами нижнего уровня, с верхним уровнем и между внешней и внутренней частями ПО, защищен системой шифрования.
Идентификационные данные ПО УСПД «ВАВИОТ» указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО УСПД «ВАВИОТ» |
| Номер версии (идентификационный номер) метрологического модуля | Не ниже 5.0 |
| Цифровой идентификатор метрологического модуля | 733 ed0292791619263424d2930042rwe |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Параметр | Значение | |
| Пределы абсолютной погрешности хода часов в сутки, при отсутствии внешней синхронизации, с | ±1,0 | |
| Пределы дополнительной температурной погрешности хода часов в сутки в рабочем диапазоне температур, с/°С | ±0,2 | |
| Пределы допускаемой абсолютной погрешности при измерении: - активной электрической энергии, Вт-ч - реактивной электрической энергии, вар-ч - активной электрической мощности, Вт - реактивной электрической мощности, вар - полной электрической мощности, В • А | ±1 | |
| Нормальные условия измерений | Температура окружающей среды, °С | 20 ± 5 |
| Относительная влажность воздуха, % | от 30 до 80 | |
| Атмосферное давление, кПа (мм рт. ст.) | от 84 до 106 (от 630 до 765) | |
| Номинальное напряжение переменного тока основного источника питания, В | 230 | |
| Номинальное напряжение постоянного тока резервного источника питания, В | 12 | |
| Рабочие условия эксплуатации | Температура окружающей среды, °С | от - 50 до +50 |
| Относительная влажность воздуха (без конденсации влаги), %, не более | 98 | |
| Атмосферное давление, кПа (мм рт. ст.) | от 60 до 106,7 (от 460 до 800) | |
| Диапазон напряжений переменного тока основного источника питания, В | от 176 до 276 | |
| Диапазон напряжений постоянного тока резервного источника питания, В | от 8 до15 | |
| Время установления рабочего режима, мин, не более | 3 | |
| Потребляемая мощность, Вт, не более | 30 | |
| Максимальное количество подключаемых приборов учета энергоресурсов, ед | 10000 | |
| Параметр | Значение |
| Глубина хранения основных данных при количестве приборов учета энергоресурсов 1000: - суточные данные приборов учета энергоресурсов 60-минутных приращениях энергоносителя, сут, не менее - энергопотребление за сутки, сут, не менее - энергопотребление за месяц, месяцев, не менее - состояние средств и объектов измерений в расчете на один прибор учета, ед, не менее | 90 |
| 36 | |
| 36 | |
| 5000 | |
| Срок хранения результатов измерения при отсутствии питания, лет, не менее | 3,5 |
| Источник сигналов точного времени типа GPS/ГЛОНАСС | есть |
| Ведение «журнала событий» с регистрацией времени и даты следующих фактов: -наличие факта параметризации УСПД и приборов учета энергоресурсов с цифровым интерфейсом -наличие факта коррекции времени в приборах учета энергоресурсов с цифровым интерфейсом -попытка несанкционированного доступа к приборам учета энергоресурсов - перезапуск (при пропадании напряжения, зацикливании и т.п.) | есть |
| есть | |
| есть | |
| есть | |
| Г абаритные размеры УСПД без учета дополнительного набора антенн и коммутирующих устройств (высота; ширина; глубина), мм, не более | 600; 400; 200 |
| Масса УСПД без учета дополнительного набора антенн и коммутирующих устройств, кг, не более | 10 |
| Степень защиты корпуса У СПД от проникновения твердых предметов и воды (по ГОСТ 14254-2015) | IP54 |
| Средняя наработка на отказ, ч, не менее | 160000 |
| Средний срок службы, лет, не менее | 18 |
наносится на лицевую часть УСПД методом нанесения наклейки, стойкой к внешним воздействиям, и типографским способом на титульные листы эксплуатационной документации.
Комплектность приведена в таблице 3.
Таблица 3 - Комплектность УСПД
| Наименование | Обозначение | Количество |
| УСПД ВАВИОТ | - | 1 шт. |
| Паспорт УСПД ВАВИОТ | - | 1 шт. |
| Руководство по эксплуатации | - | •, 1 1 шт. |
| Методика поверки | АМПШ.464512.002 МП | 1 2 1 шт. |
| Антенна, принимающая коллинеарная с комплектом крепежа | - | По дополнительному заказу |
| Антенна, передающая петлевой вибратор с комплектом крепежа | - | По дополнительному заказу |
| Антенна секторная с комплектом крепежа | - | По дополнительному заказу |
| Кабель соединительный RG-58N-Male/N-Male для антенны | - | По дополнительному заказу |
| Наименование | Обозначение | Количество |
| Мачта телескопическая стальная МТП-4 в комплекте с кронштейнами. | - | По дополнительному заказу |
| Примечание: 1)Допускается руководство по эксплуатации предоставлять на электронном носителе, по требованию заказчика, а также размещается в свободном доступе на официальном сайте www.waviot.ru; 2)Методика поверки высылается по требованию организации, производящих поверку УСПД. | ||
осуществляется по документу АМПШ.464512.002 МП «Устройства сбора и передачи данных «ВАВИОТ» Методика поверки», утвержденному ФГУП «ВНИИМС» 29 июня 2018 г.
Основные средства поверки:
- Установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 3303 (регистрационный номер в Федеральном информационном фонде 47431-11);
- Частотомер электронно-счетный Ч3-84 (регистрационный номер в Федеральном информационном фонде 19818-00);
- Счетчик электрической энергии статический однофазный ФОБОС 1 (регистрационный номер в Федеральном информационном фонде 66753-17);
- Установка для проверки параметров электрической безопасности GPT-79603 (регистрационный номер в Федеральном информационном фонде 58755-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) УСПД.
приведены в эксплуатационных документах.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931 - 2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)
ТУ 26.51.43-005-05534663-2018 Устройство сбора и передачи данных «ВАВИОТ» Технические условия.
