Назначение
Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления газа, жидкости или пара в унифицированный аналоговый и (или) цифровой выходные сигналы. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: уровня, объема и массы газа, жидкости или пара.
Описание
Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 (далее преобразователи) состоят из электронного блока и чувствительного элемента, включающего в себя первичный преобразователь давления и измерительную мембрану. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока или цифровой выходной сигнал по протоколам HART, Profibus, Foundation Fieldbus, пропорциональный измеряемому давлению. Модель Cerabar M имеет однокамерный корпус, модель Cerabar S - двухкамерный. Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные исполнения. Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на преобразователи:
PMP51 - AB12CD3EFHIJKLM AB - Маркировка взрывозащиты
1 - Выходной сигнал
2 - Дисплей, управление C - Корпус
D - Электроподключение
3E - Диапазон измерения преобразователя
F - Обозначение погрешности
H - Калибровка; Ед. измерения
IJK - Присоединение к процессу
L - материал мембраны
M - Заполняющая жидкость
PMP55 - AB12CD3EFHIJKLMN AB - Маркировка взрывозащиты
1 - Выходной сигнал
2 - Дисплей, управление C - Корпус
D - Электроподключение
3E - Диапазон измерения преобразователя
F - Обозначение погрешности
H - Калибровка; Ед. измерения
IJK - Присоединение к процессу
L - материал мембраны
M - Заполняющая жидкость
N - Исполнение выносной мембраны
PMC51 - AB12CD3EFHIJKLMN AB - Маркировка взрывозащиты
1 - Выходной сигнал
2 - Дисплей, управление C - Корпус
D - Электроподключение
3E - Диапазон измерения преобразователя
F - Обозначение погрешности
H - Калибровка; Ед. измерения
IJK - Присоединение к процессу
L- Уплотнение
PMP71 - ABC1D23EFHIJ
A - Маркировка взрывозащиты
B - Выходной сигнал. Управление
C - Тип корпуса; Кабельный ввод
1D - Диапазон измерений; Предельное давление
2 - Калибровка; Ед. измерения
3 - Материал мембраны
EF - Присоединение к процессу H - Заполняющая жидкость
1 - Дополнительная опция 1 J - Дополнительная опция 2
PMP75 - ABC1D23EFHIJ
A - Маркировка взрывозащиты
B - Выходной сигнал. Управление
C - Тип корпуса; Кабельный ввод
1D - Диапазон измерений; Предельное давление
2 - Калибровка; Ед. измерения
3 - Материал мембраны
EF - Присоединение к процессу
H - Исполнение выносной мембраны. Заполняющая жидкость
1 - Дополнительная опция 1 J - Дополнительная опция 2
PMC71 - ABC1D2EFHIJ
A - Маркировка взрывозащиты
B - Выходной сигнал. Управление
C - Тип корпуса; Кабельный ввод
1D - Диапазон измерений; Предельное давление
2 - Калибровка; Ед. измерения EF - Присоединение к процессу H - Уплотнение
I - Дополнительная опция 1 J - Дополнительная опция 2

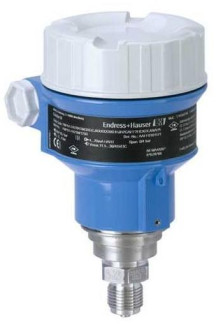

Общий вид преобразователей представлен на рисунках 1-6.
Схема пломбирования корпуса преобразователя представлен на рисунке 7.
Программное обеспечение
Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cera-bar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 имеют внешнее метрологически незначимое программное обеспечение (далее - ПО) и встроенное метрологически значимое ПО.
Конструкция преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Наименование
программного
обеспечения
|
Идентификационное наименование ПО
|
Номер версии (идентификационный номер)
ПО
|
Цифровой идентификатор ПО
|
|
ПО для преобразователей давления измерительных (Software) Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71
|
Cerabar S
|
не ниже 02.10.01
|
не отображается
|
|
ПО для преобразователей давления измерительных (Firmware) Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51
|
Cerabar M
|
не ниже 01.00.01
|
не отображается
|
Идентификационное наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению) или посредством подключения преобразователя к персональному компьютеру через периферийное устройство (FXA195 или FXA291).
В преобразователях давления конструктивно предусмотрено наличие переключателя ?(рисунки 8, 9), расположенного внутри корпуса. Любое изменение настроек возможно только тогда, когда переключатель имеет состояние "Включен"(“оп”). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние "Выключен"(“оГ:Р’).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Технические характеристики
Основные метрологические характеристики преобразователей приведены в таблице 2. Основные технические характеристики преобразователей приведены в таблице 3.
|
Модель
преобразователя
давления
|
Диапазоны измерения (ДИ)
|
Коэффициент
перенастройки
TD = P,^ / Pди
|
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, % 1) 9)
|
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, %
|
|
Избыточное
давление,
МПа
|
Абсолютное
давление,
МПа
|
|
Cerabar M PMP51
|
от -0,04 до +0,04
|
от 0 до 0,04
|
1:1
|
±0,1; ±0,15; ±0,3
|
±(0,17+0,07 хTD)
|
|
> 1:12)
|
±(0,3 х TD)
|
|
> 1:1
|
±(0,15 х TD)
|
|
от -0,1 до +0,1
|
от 0 до 0,1
|
от 1:1 до 5:1
|
±0,1; ±0,15; ±0,075
|
|
> 1:12)
|
±(0,3 х TD); ±(0,2 х TD)
|
|
> 5:1 до 20:1
|
±(0,03 х TD)
|
|
от -0,1 до +0,2
|
от 0 до 0,2
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
|
от 5:1 до 10:12)
|
±0,1; ±0,2
|
|
от 10:1 до 20:1
|
±(0,015 х TD)
|
|
от -0,1 до +0,4
|
от 0 до 0,4
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
|
от 10:1 до 20:1
|
±0,1; ±0,2; ±(0,0075 х TD)
|
|
от -0,1 до +1 от -0,1 до +4
|
от 0 до 1 от 0 до 4
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
|
от 10:1 до 20:1
|
±0,1; ±0,2
|
|
от -0,1 до +10
|
от 0 до 10
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
|
от 10:1 до 20:1
|
±0,15; ±0,2
|
|
от -0,1 до +40
|
от 0 до 40
|
от 1:1 до 5:1
|
±0,1; ±0,15
|
±(0,15+0,17хTD)
|
|
от 5:1 до 20:1
|
±(0,03 х TD)
|
|
Cerabar M PMP557)
|
от -0,04 до +0,04
|
от 0 до 0,04
|
1:1
|
±0,1; ±0,15
|
±(0,17+0,07 хTD)
|
|
от 1:1 до 20:1
|
±(0,15 х TD)
|
|
от -0,1 до +0,1 от -0,1 до +0,2
|
от 0 до 0,1 от 0 до 0,2
|
от 1:1 до 3,75:1
|
±0,1; ±0,15
|
|
от 3,75:1 до 20:1
|
±(0,04 х TD)
|
|
от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от -0,1 до +10
|
от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10
|
от 1:1 до 10:1
|
±0,1; ±0,15
|
|
от 10:1 до 20:1
|
±0,15; ±0,2
|
|
от -0,1 до +40
|
от 0 до 40
|
от 1:1 до 5:1
|
±0,1; ±0,15
|
±(0,15+0,17хTD)
|
|
от 5:1 до 20:1
|
±(0,03 х TD)
|
|
Cerabar M PMC51
|
от -0,01 до +0,01
|
от 0 до 0,01
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
±(0,2+0,15 хTD) 2) 4) ±(0,08+0,15 хTD) 3)
|
|
от 10:1 до 20:1
|
±0,2; ±(0,0075 х TD); ±(0,015 х TD)
|
|
от -0,025 до +0,025 от -0,04 до +0,04
|
от 0 до 0,025 от 0 до 0,04
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
|
от 10:1 до 20:1
|
±0,1; ±0,2
|
|
от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +4 от -0,1 до +10
|
от 0 до 0,1 от 0 до 0,2 от 0 до 4 от 0 до 10
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
±(0,22+0,15 хTD)2) 4) ±(0,1+0,15 хTD)3)
|
|
от 10:1 до 20:1
|
±0,1; ±0,2
|
|
от -0,1 до +40
|
от 0 до 40
|
от 1:1 до 10:1
|
±0,1; ±0,15; ±0,075
|
|
от 10:1 до 20:1
|
±0,2; ±(0,0075 х TD)
|
|
Cerabar S PMP715)
|
от -0,04 до +0,04
|
от 0 до 0,04
|
1:1
|
±0,05; ±0,025
|
±(0,08+0^TD) ±(0,26+0,04 хTD)6)
|
|
> 1:1
|
±0,04; ±(0,05 х TD)
|
|
от -0,1 до +0,1
|
от 0 до 0,1
|
от 1:1 до 2,5:1
|
±0,05; ±0,025; ±0,04
|
|
> 2,5:1
|
±0,04; ±(0,02 х TD)
|
|
от -0,1 до +0,2
|
от 0 до 0,2
|
от 1:1 до 5:1
|
±0,05; ±0,025; ±0,04
|
|
> 5:1
|
±(0,01 х TD)
|
|
от -0,1 до +0,4
|
от 0 до 0,4
|
от 1:1 до 10:1
|
±0,05; ±0,025; ±0,03
|
|
> 10:1
|
±(0,005 х TD)
|
|
от -0,1 до +1 от -0,1 до +4
|
от 0 до 1 от 0 до 4
|
от 1:1 до 10:1
|
±0,05; ±0,025; ±0,03
|
±(0,03+0,03 хTD ) ±(0,21+0,03 хTD) 6)
|
|
> 10:1
|
±(0,005 х TD)
|
|
от -0,1 до +10
|
от 0 до 10
|
от 1:1 до 10:1
|
±0,05; ±0,035; ±0,04
|
±(0,06+0,0^TD) ±(0,24+0,015 х TD) 6)
|
|
> 10:1
|
±(0,005 х TD)
|
|
от -0,1 до +40
|
от 0 до 40
|
от 1:1 до 5:1
|
±0,1; ±0,09; ±0,065
|
|
> 5:1
|
±(0,02 х TD)
|
|
от -0,1 до +70
|
от 0 до 70
|
от 1:1 до 5:1
|
±0,1; ±0,09; ±0,065
|
|
> 5:1
|
±(0,02 х TD)
|
|
|
от -0,04 до +0,04
|
от 0 до 0,04
|
1:1
|
±0,15
|
|
|
|
> 1:1
|
±(0,15 х TD)
|
|
|
|
от -0,1 до +0,1
|
от 0 до 0,1
|
от 1:1
|
до 2,5:1
|
±0,075
|
|
|
|
> 2,5
|
1
|
±(0,03 х TD)
|
±(0,08+0^TD)
|
|
|
от -0,1 до +0,2
|
от 0 до 0,2
|
от 1:1
|
до 5:1
|
±0,075
|
±(0,26+0,04 хTD)6)
|
|
|
> 5:1
|
±(0,015 х TD)
|
|
|
Cerabar S PMP758)
|
от -0,1 до +0,4
|
от 0 до 0,4
|
от 1:1
|
до 10:1
|
±0,075
|
|
|
> 10:1
|
±(0,0075 х TD)
|
|
|
|
от -0,1 до +1
|
от 0 до 1
|
от 1:1
|
до 10:1
|
±0,075
|
±(0,03+0,03 хTD )
|
|
|
от -0,1 до +4
|
от 0 до 4
|
> 10:1
|
±(0,0075 х TD)
|
±(0,21+0,03 хTD) 6)
|
|
|
от -0,1 до +10
|
от 0 до 10
|
от 1:1
|
до 10:1
|
±0,075
|
|
|
|
> 10:1
|
±(0,0075 х TD)
|
±(0,06+0,0^TD)
|
|
|
от -0,1 до +40
|
от 0 до 40
|
от 1:1
|
до 5:1
|
±0,15
|
±(0,24+0,015 х TD) 6)
|
|
|
> 5:1
|
±(0,03 х TD)
|
|
|
|
от -0,01 до +0,01
|
от 0 до 0,01
|
от 1:1
|
до 10:1
|
±0,075; ±0,05
|
|
|
|
> 10:1
|
±(0,0075 х TD)
|
|
|
|
от -0,025 до +0,025
|
от 0 до 0,025
|
от 1:1
|
до 10:1
|
±0,075; ±0,05
|
±(0,038+0,07хTD)
|
|
|
> 10:1
|
±(0,0075 х TD)
|
|
|
от -0,04 до +0,04
|
от 0 до 0,04
|
от 1:1
|
до 10:1
|
±0,05; ±0,035
|
|
|
|
> 10:1
|
±(0,005 х TD)
|
|
|
|
от -0,1 до +0,1
|
от 0 до 0,1
|
от 1:1
|
до 10:1
|
±0,05; ±0,035
|
|
|
Cerabar S PMC71
|
> 10:1
|
±(0,005 х TD)
|
|
|
от -0,1 до +0,2
|
от 0 до 0,2
|
от 1:1
|
до 10:1
|
±0,05; ±0,035; ±0,025
|
|
|
|
> 10:1
|
±(0,005 х TD)
|
|
|
|
от -0,1 до +4
|
от 0 до 4
|
от 1:1
|
до 10:1
|
±0,05; ±0,025
|
±(0,02+0,065 хTD)
|
|
|
> 10:1
|
±(0,005 х TD)
|
|
|
от -0,1 до +10
|
от 0 до 10
|
от 1:1
|
до 10:1
|
±0,05; ±0,035
|
|
|
|
> 10:1
|
±(0,005 х TD)
|
|
|
|
от -0,1 до +40
|
от 0 до 40
|
от 1:1
|
до 10:1
|
±0,05; ±0,035
|
|
|
|
> 10:1
|
±(0,005 х TD)
|
|
Примечания:
1) Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, %
2) для преобразователей давления с гигиеническим присоединением к процессу и с выходными сигналами HART, Profibus, Foundation Fieldbus, от
4 до 20 мА
3) для преобразователей давления c выходным сигналом HART, Profibus, Foundation Fieldbus
4) для преобразователей давления c выходным сигналом от 4 до 20 мА
5) для преобразователей давления c выходным сигналом от 1 до 5 В пост. тока:
- ДИ от 0,04 МПа до 10 МПа (включительно) значение пределов допускаемой основной приведенной погрешности измерений давления умножается на коэффициент 2
- ДИ от 10 МПа до 70 МПа значение пределов допускаемой основной приведенной погрешности измерений давления умножается на коэффициент 1,5
6) для преобразователей давления c выходным сигналом от 1 до 5 В пост. тока
7) для преобразователей Cerabar M PMP55 в исполнении с «выносными» мембранами соответствуют пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления в зависимости от диапазона измерений и модели, %: ±0,15; ±0,2; ±0,3; ±0,4; ±0,5; ±0,6; ±0,7; ±0,8; ±0,9; ±1; ±1,1; ±1,2; ±1,3; ±1,4; ±1,5; ±1,6; ±1,7; ±1,8; ±1,9; ±2; ±2,1; ±2,2; ±2,3; ±2,4; ±2,5; ±2,6; ±2,7; ±2,8; ±2,9; ±3; ±3,1; ±3,2; ±3,3; ±3,4; ±3,5; ±3,6; ±3,7; ±3,8; ±3,9; ±4; ±4,1; ±4,2; ±4,3; ±4,4; ±4,5; ±4,6; ±4,7; ±4,8; ±4,9; ±5; ±5,1; ±5,2; ±5,3; ±5,4; ±5,5
8) для преобразователей Cerabar S PMP75 в исполнении с «выносными» мембранами соответствуют пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления в зависимости от диапазона измерений и модели, %: ±0,05; ±0,08; ±0,085; ±0,09; ±0,095; ±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,35; ±0,4; ±0,45; ±0,5; ±0,55; ±0,6; ±0,65; ±0,7; ±0,75; ±0,8; ±0,85; ±0,9; ±0,95; ±1; ±1,1; ±1,2; ±1,3; ±1,4; ±1,5; ±1,6; ±1,7; ±1,8; ±1,9; ±2; ±2,1; ±2,2; ±2,3; ±2,4; ±2,5; ±2,6; ±2,7; ±2,8; ±2,9; ±3; ±3,1; ±3,2; ±3,3; ±3,4; ±3,5; ±3,6; ±3,7; ±3,8; ±3,9; ±4; ±4,1; ±4,2; ±4,3; ±4,4; ±4,5; ±4,6; ±4,7; ±4,8; ±4,9; ±5; ±5,1; ±5,2; ±5,3; ±5,4; ±5,5
9) Конкретное значение пределов допускаемой основной приведенной погрешности указано в паспорте на преобразователи._
|
Наименование характеристики
|
Значение характеристики
|
|
Диапазоны рабочих температур окружающей среды, °С (в зависимости от модели)
|
от -60 до +85
|
|
Относительная влажность окружающей среды, %
|
от 4 до 100
|
|
Выходные сигналы:
- аналоговый (в виде сигналов постоянного тока), мА
- аналоговый (в виде сигналов напряжения постоянного тока), В
- цифровой
|
от 4 до 20 (от 20 до 4) от 1 до 5 HART Profibus Foundation Fieldbus
|
|
Степень защиты, обеспечиваемые оболочками
|
IP64/66/67/68/69
|
|
Напряжение питания постоянного тока, В
|
от 9 до 45
|
|
Г абаритные размеры преобразователей, мм, не более, (длинахширинахвысота):
- преобразователей Cerabar M PMP51, Cerabar M PMC51 Cerabar M PMP55
- преобразователей Cerabar S PMP71, Cerabar M PMC71 Cerabar S PMP75
|
145х362х254
152х408х254
|
|
Масса преобразователя в зависимости от модели, кг, не более:
- преобразователей Cerabar M PMP51, Cerabar M PMC51 Cerabar M PMP55
- преобразователей Cerabar S PMP71, Cerabar M PMC71 Cerabar S PMP75
|
17
18
|
|
Средняя наработка до отказа, ч, не менее
|
150000
|
|
Средний срок службы, не менее, лет
|
20
|
|
Маркировка взрывозащиты
- преобразователей Cerabar M PMP51, Cerabar M PMC51 Cerabar M PMP55
|
1Ex ia IIC T6...T3 Gb 2Ex ic IIC T6...T3 Gb Ga/Gb Ex ia IIC T6...T3 Ex ia IIIC T75°C/T500T100°C/105°C Da/Db Ex ta IIIC T75°C/T500T100°C/105°C Da/Db 1Ex d IIC T6/T4 Gb Ga/Gb Ex ia IIC T6/T4
|
|
- преобразователей Cerabar S PMP71, Cerabar S PMC71 Cerabar S PMP75
|
Ga/Gb Ex ia IIC T6...T4 Ga/Gb Ex ia IIC T6...T3 Ga/Gb Ex ia IIC T6...T2 1Ex ia IIC T6...T3 Gb 1Ex ia IIC T6...T4 Gb 1Ex ia IIC T6...T2 Gb Ex iaD 20 T55°C/T85°C Ex ia IIIC T85°C Da Ex ia IIIC T85°C Da/Db Ex ta IIIC T105°C.130°C Da/Db Ex ta IIIC T85°C Da/Dc Ex tb IIIC T85°C Db Ex tc IIIC T85°C Dc 1Ex db IIC T6...T4 Gb 1Ex db ia IIC T6...T4 Gb 1Ex db ia IIC T6...T3 Gb 1Ex db IIC T6...T1 Gb
|
Знак утверждения типа
наносится на корпус преобразователя методом наклейки и (или) на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование
|
Обозначение
|
Кол-во
|
Примечание
|
|
Преобразователь давления измерительный
|
Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71
|
1 шт.
|
В соответствии с заказом
|
|
Методика поверки
|
МП 202-009-2018
|
1 экз.
|
|
|
Паспорт
|
|
1 экз.
|
|
|
Комплект принадлежностей:
- модуль памяти HISTOROM;
- дисплей;
- сифон PZW;
- отсечной клапан DA61V;
- отсечной клапан PZAV;
- вентильный блок DA63M;
- монтажные кронштейны.
|
52027785 71091670, 71002865, 71111067
71041540
71041541 52005715 71041539 71102216
|
|
В соответствии с заказом
|
|
Устройства периферийные
|
FXA195, FXA291
|
|
По дополнительному заказу
|
Поверка
осуществляется по документу МП 202-009-2018 «Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.04.2018 г. Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный №12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям давления измерительным Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
Техническая документация фирмы-изготовителя
