| Номер в госреестре | 71912-18 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | APPA MA3, APPA MA5, APPA 36RIII |
| Изготовитель | "APPA Technology Corporation", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 25.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи электроизмерительные (далее - клещи) APPA MA3, APPA MA5, APPA 36RIII предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике, с помощью ферромагнитного сердечника с закрепленным на нем датчиком и дальнейшего преобразования аналогового сигнала в цифровую форму. В режимах измерения напряжения, сопротивления, емкости происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.
Клещи представляют собой портативные электроизмерительные приборы с питанием от батарей, выполненные в пластмассовом корпусе. На передней панели имеется жидкокристаллический индикатор, кнопки управления, гнезда для подключения измерительных проводов и переключатель роторного типа для включения и выбора режима измерений. У моделей APPA MA3, APPA MA5 имеется светодиодная подсветка рабочей зоны клещей. На задней панели клещей расположен отсек для батарей питания.
Модели отличаются набором измерительных функций, диаметром охвата провода, габаритными размерами.

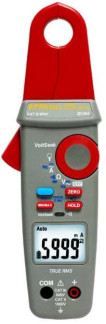

Внешний вид клещей, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На клещи не предусмотрено нанесение пломб.
отсутствует
Метрологические характеристики нормируются при температуре (23±5) °С. Метрологические характеристики представлены в таблицах 1 - 9.
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения постоянного тока
| Модель | Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой абсолютной погрешности, В |
| APPA MA3, APPA MA5 | 0,6 | 1 • 10"4 | ±(0,007-иШм+5-к) |
| 6 | 0,001 | ±(0,007-иШм+2-к) | |
| 60 | 0,01 | ||
| 600 | 0,1 | ||
| 1000 | 1 | ||
| APPA 36RIII | 6 | 0,001 | ±(0,007-иШм+2-к) |
| 60 | 0,01 | ||
| 600 | 0,1 | ||
| Примечание иизм - измеренное значение напряжения постоянного тока, В | |||
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока_
| Модель | Верхний предел диапазона измерений, В | Значение единицы младшего разряда к, В | Пределы допускаемой абсолютной погрешности, В | Диапазоны частот, Гц |
| APPA MA3, APPA MA5 | 6 | 0,001 | ±(0,0ГиШм+5-к) | от 40 до 500 |
| 60 | 0,01 | от 40 до 1000 | ||
| 600 | 0,1 | |||
| 1000 | 1 | |||
| APPA 36RIII | 6 | 0,001 | ±(0,015-Цизм+5^к) | от 40 до 400 |
| 60 | 0,01 | |||
| 600 | 0,1 | |||
| Примечание иизм - измеренное значение напряжения переменного тока, В | ||||
Таблица 3 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
| Модель | Верхний предел диапазона измерений, А | Значение единицы младшего разряда к, А | Пределы допускаемой абсолютной погрешности, А |
| APPA MA3, APPA MA5 | 6 | 0,001 | ±(0,01ВТизм+5к) |
| 60 | 0,01 | ||
| 100 | 0,1 | ±(0,035Тизм+5-к) | |
| APPA 36RIII | 60 | 0,01 | ±(0,019Тизм+5к) |
| 600 | 0,1 | ||
| Примечание !изм - измеренное значение силы постоянного тока, А | |||
Таблица 4 - Метрологические характеристики клещей в режиме измерений силы переменного тока
| Модель | Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой абсолютной погрешности, А | Диапазоны частот, Гц |
| APPA MA3, APPA MA5 | 6 | 0,001 | ±(0,018 1изм+5к) | от 40 до 400 |
| ±(0,025-1изм+5-к) | св. 400 до 1000 | |||
| 60 | 0,01 | ±(0,018 1изм+5к) | от 40 до 400 | |
| ±(0,025-1изм+5-к) | св. 400 до 1000 | |||
| 100 | 0,1 | ±(0,035-1изм+5-к) | от 40 до 1000 | |
| APPA 36RIII | 60 | 0,01 | ±(0,0191изм+5к) | от 40 до 400 |
| 600 | 0,1 | |||
| Примечание 1изм - измеренное значение силы переменного тока, А | ||||
Таблица 5 - Метрологические характеристики клещей в режиме измерений сопротивления постоянному току_
| Модель | Верхний предел диапазона измерений, Ом | Значение единицы младшего разряда к, Ом | Пределы допускаемой абсолютной погрешности, Ом |
| APPA MA3, APPA MA5 | 600 | 0,1 | ±(0,01^изм+5к) |
| 6000 | 1 | ±(0,01^изм+2к) | |
| 6104 | 10 | ||
| 6105 | 100 | ||
| 6106 | 1000 | ||
| 4107 | 1 104 | ±(0,015^изм+5к) | |
| APPA 36RIII | 600 | 0,1 | ±(0,009^изм+5к) |
| 6000 | 1 | ±(0,009^изм+2к) | |
| 6104 | 10 | ||
| 6105 | 100 | ||
| 6106 | 1000 | ||
| 4107 | 1 104 | ±(0,015^изм+5к) | |
| Примечание R^ - измеренное значение сопротивления постоянному току, Ом | |||
Таблица 6 - Метрологические характеристики клещей в режиме измерений электрической ёмкости
| Модель | Верхний предел диапазона измерений, мкФ | Значение единицы младшего разряда к, мкФ | Пределы допускаемой абсолютной погрешности, мкФ |
| APPA MA5 | 1 | 0,001 | ±(0,029-Сизм+5-к) |
| 10 | 0,01 | ||
| 100 | 0,1 | ||
| 1000 | 1 | ||
| 1 104 | 10 | ||
| Примечание Сизм - измеренное значение электрической ёмкости, мкФ | |||
| Модель | Верхний предел диапазона измерений, Гц (1) | Значение единицы младшего разряда k, Гц | Пределы допускаемой абсолютной погрешности, Гц |
| APPA MA3, APPA MA5 | 1000 | 0,1 | ±(0,003-Гизм+5'к) |
| 1104 | 1 | ||
| 5104 | 10 | ||
| APPA 36RIII | 1000 | 0,1 | ±(0,0ГБизм+2-к) |
| 1104 | 1 | ||
| 5104 | 10 | ||
| Примечание Ризм - измеренное значение частоты, Гц. Минимальное значение напряжения (чувствительность) для всех моделей: - 6 В при измерении частоты напряжения переменного тока от 1 Гц до 10 кГц; - 20 В при измерении частоты напряжения переменного тока от 10 кГц до 50 кГц. Минимальное значение силы тока (чувствительность): - 1 А для моделей APPA MA3, APPA MA5; - 6 А для модели APPA 36RIII. (1) Верхний предел диапазона измерения частоты переменного тока ограничен частотой 1 кГц. | |||
| Таблица 8 - Метрологические характ | еристики клещей в режиме измерений температуры | ||
| Модель | Диапазон измерений, °С | Значение единицы младшего разряда k, °С | Пределы допускаемой абсолютной погрешности, °С |
| APPA MA5 | От -40 до 400 | 0,1 | ±(0,0Мизм+20-к) |
Примечание
^зм - измеренное значение температуры, °С. Погрешность термопреобразователя не учитывается.
| Таблица 9 - Масса, габаритные разме | ры и условия эксплуатации | |
| Наименование характеристики | Значение характеристики | |
| APPA MA3, APPA MA5 | APPA 36RIII | |
| Г абаритные размеры, мм | 60x220x33 | 82x208x41 |
| Диаметр охвата, мм | 20 | 35 |
| Масса, не более, г | 260 | 360 |
| Элементы питания | 1,5 Вх2 | 9 В |
У словия эксплуатации
| Нормальные условия (измерений) | Предельные условия (измерений) | ||
| температура окружающего воздуха, °С | относительная влажность воздуха, %, не более | температура окружающего воздуха, °С | относительная влажность воздуха, %, не более |
| от +18 до +28 | 80 | от 0 до +30 | 80 |
| св. +30 до +40 | 75 | ||
| св. +40 до +50 | 45 | ||
наносится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность клещей приведена в таблице 10.
| Наименование и обозначение | Количество, шт. | ||
| APPA MA3 | APPA MA5 | APPA 36RIII | |
| Клещи | 1 | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 |
| Элементы питания | 2 | 2 | 1 |
| Измерительные провода | 2 | 2 | 2 |
| Мягкий футляр | 1 | 1 | 1 |
| Термопара К-типа | - | 1 | - |
| Методика поверки ПР-12-2018МП | 1 | 1 | 1 |
осуществляется по документу ПР-12-2018МП «Клещи электроизмерительные APPA MA3, APPA MA5, APPA 36RIII. Методика поверки», утвержденному АО «ПриСТ» 13 апреля 2018 г. Основные средства поверки:
- калибратор многофункциональный Б1ике 5520A (Госреестр № 51160-12);
- усилитель тока Б1ике 52120A (Госреестр № 61033-15);
- катушка для калибровки бесконтактных измерителей тока Б1ике 5500A/C0IL (Госреестр № 61596-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
