| Номер в госреестре | 71922-18 |
| Наименование СИ | Датчики температуры термисторного типа |
| Обозначение типа СИ | STO, STP |
| Изготовитель | "Schneider Electric Industries SAS", Франция; Завод-изготовитель Фирма "Senpro Sensortechnik GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 25.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры термисторного типа серий STO, STP (далее - датчики) предназначены для измерений температуры жидких и газообразных сред.
Принцип действия датчиков основан на обратной зависимости электрического сопротивления первичного чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.
Чувствительный элемент датчиков представляет собой полупроводниковый термочувствительный резистор термисторного типа с отрицательным температурным коэффициентом (NTC).
Датчики STO состоят из одного термочувствительного резистора с внутренними соединительными проводами, микросхемы и контактной колодки, помещенных в пластиковый корпус с внешней съемной защитной крышкой в форме купола. Кабельный вход сделан через кабельный сальник M20.
Датчики STO предназначены для измерений температуры воздуха внутри и снаружи помещений и имеют исполнение для настенного монтажа.
Датчики STР состоят из одного термочувствительного резистора с внутренними соединительными проводами в защитной арматуре из нержавеющей стали и контактной колодки, помещенных в пластиковый корпус с внешней съемной защитной крышкой. Кабельный вход сделан через кабельный сальник M20.
Датчики STР предназначены для измерений температуры жидких и газообразных сред, и имеют канальное исполнение для монтажа в трубопроводах с использованием защитной гильзы. Датчики по дополнительному заказу могут комплектоваться защитной гильзой из никелированной меди или нержавеющей стали.
В зависимости от длины монтажной части датчики серии STР имеют следующие модификации: STР200-50, STР200-100, STР200-150, STР200-200, STP200-250, STР200-300, STР200-400. Датчики серии STO изготавливаются только в одной модификации - STO.
Схема соединения внутренних проводников датчиков с чувствительным элементом -двухпроводная.
Градуировочная характеристика датчиков представлена следующей зависимостью: 1/(t+273,15)= A + B-lnRx + C-(lnRx)3,
где: t - значение измеряемой температуры, °C;
RT - сопротивление датчика, Ом;
А, В, С - коэффициенты, значения которых приведены в таблице 1.
Таблица 1 - Значение постоянных A, B, C градуировочной характеристики датчиков
| Номинальное сопротивление при температуре +25 °C, кОм | A | B | C |
| 10,0 | 1,12767-10-3 | 2,3436 10-4 | 8,67594-10-8 |

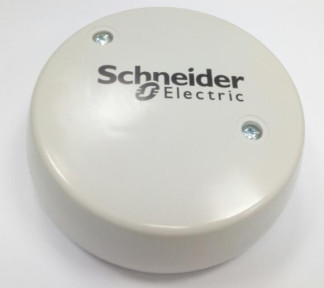

Фотографии общего вида датчиков приведены на рисунке 1.
а) STO б) STP
Рисунок 1 - Общий вид датчиков температуры термисторного типа
Пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С - STO | от -40 до +90 |
| - STР (в зависимости от модификации): - STР200-50, STP200-100 | от -40 до +100 |
| - STP200-150, STP200-200, STP200-250, STP200-300, STP200-400 | от -40 до +150 |
| Номинальное значение сопротивления при температуре +25 °С, кОм | 10,0 |
| Пределы допускаемой абсолютной погрешности измерений | |
| температуры, °С (в зависимости от поддиапазона измерений): - от -40 до -35 °С включ. | ±0,7 |
| - св. -35 до -30 °С включ. | ±0,6 |
| - св. -30 до -20 °С включ. | ±0,5 |
| - св. -20 до -10 °С включ. | ±0,4 |
| - св. -10 до 0 °С не включ. | ±0,3 |
| - от 0 до +50 °С включ. | ±0,2 |
| - св. +50 до +70 °С включ. | ±0,3 |
| - св .+70 до +90 °С включ. | ±0,4 |
| - св .+90 до +100 °С включ. | ±0,5 |
| - св .+100 до +120 °С включ. | ±0,6 |
| - св.+120 до +150 °С | ±0,7 |
| Показатель тепловой инерции в водной среде (т90) для датчиков серии STP, с, не более | 7,0 |
| Диаметр защитной крышки датчиков STO, мм, не более | 140 |
| Габаритные размеры корпуса датчиков (ДхВхШ), мм, не более - STO | 84x65x38 |
| - STP | 84x65x46 |
| Диаметр монтажной части датчиков серии STP, мм, не более | 6 |
| Наименование характеристики | Значение |
| Длина монтажной части датчиков серии STР, мм, не более (в | |
| зависимости от модификации датчика): | |
| - STР200-50 | 63 |
| - STP200-100 | 113 |
| - STP200-150 | 163 |
| - STP200-200 | 213 |
| - STP200-250 | 263 |
| - STP200-300 | 313 |
| - STP200-400 | 413 |
| Масса, г, не более | |
| - STO | 210 |
| - STР | 130 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - STO - STР - относительная влажность воздуха, %, не более | от -40 до +90 от -40 до +130 98 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Датчик | 1 шт. | серия и модификация (для STP) в соответствии с заказом |
| Паспорт | 1 экз. | - |
| Методика поверки МП 207-015-2018 | 1 экз. | на партию датчиков при поставке в один адрес |
| Защитная гильза | 1 шт. | по дополнительному заказу для серии STP |
осуществляется по документу МП 207-015-2018 «Датчики температуры термисторного типа серий STO, STP. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.03.2018 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10/8.15(М) (Регистрационный № 19736-11);
Мультиметр 3458A (Регистрационный № 25900-03);
Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация компании «Schneider Electric Industries SAS», Франция.
| Зарегистрировано поверок | 75 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
