Резервуары вертикальные стальные цилиндрические РВС-1000, 71923-18

Назначение

Резервуары вертикальные стальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерения объема, а также для приема, отпуска и хранения светлых нефтепродуктов.

Описание

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.

Резервуары изготовлены из стали Ст3сп2, представляют собой наземные металлические сосуды цилиндрической формы с плоским днищем и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов производится через приемо-раздаточные устройства, расположенные в первом поясе резервуара.

Резервуары вертикальные стальные цилиндрические РВС-1000 расположены на территории Публичного акционерного общества «Рязаньнефтепродукт» (ПАО «РНП»), цех № 3: г. Рязань, Район Южный промузел, (ст. Стенькино-2) стр. 8.

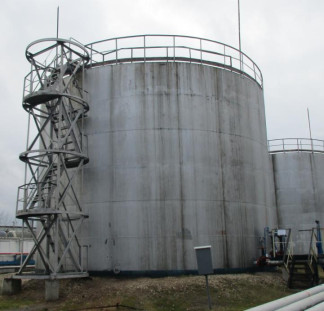

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000 представлен на рисунке 1.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2 класса точности Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55464-13), метрологические характеристики: диапазон измерений от 0 до 20000 мм;

-    рулетка измерительная металлическая Р20Н2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46391-11), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;

-    линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20048-05) метрологические характеристики: диапазон измерений от 0 до 500 мм;

-    толщиномер ультразвуковой ТУЗ-5 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49184-12) метрологические характеристики: диапазон измерений от 0,6 до 300 мм, погрешность ±(0,1+0,05*Н) мм, где Н -значение измеренной толщины;

-    теодолит 4Т30П (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 5305-95) метрологические характеристики: диапазон измерения вертикальных углов от минус 55° до плюс 60°, погрешность 30”;

-    штангенциркуль с цифровым отсчетным устройством ШЦЦ-1-150-0,01 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26938-04) метрологические характеристики: диапазон измерений от 0 до 150 мм, погрешность ±0,03 мм;

-    нивелир с компенсатором VEGA L30 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 34006-07) метрологические характеристики: допускаемое СКО на 1 км двойного хода не более 2 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-1000

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
