| Номер в госреестре | 71924-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВД-35МКП |
| Изготовитель | УЭП "Уралэлектроаппарат" Свердловского совнархоза, г.Екатеринбург (Свердловск) |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВД-35МКП (далее - трансформаторы) изготовлены в период с 1961 по 1963 г., предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 или 60 Гц.
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, изготовленный из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформатора служит высоковольтный отвод масляного выключателя или силового трансформатора. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько отпаек.
Поверх вторичной обмотки трансформатор изолируется маслостойкими изоляционными материалами. Сверху и снизу на магнитопроводе трансфоматора имеются клинья, служащие для его установки.
Трансформаторы тока встраиваются в масляные выключатели.

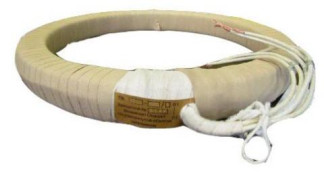

Общий вид трансформаторов представлен на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.
| Характеристика | Значение | |||
| Номинальный первичный ток /1ном, А | 600 | 750 | 1000 | 1500 |
| Номинальная вторичная нагрузка Б2ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, В-А | 10 | 30 | 30 | 30 |
| Номинальный вторичный ток /2ном, А | 5 | |||
| Номинальное напряжение ином, кВ | 35 | |||
| Наибольшее рабочее напряжение, кВ | 42 | |||
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,5 | |||
| Номинальная частота переменного тока, Гц | 50 | |||
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета, не более | 5 | |||
| Габаритные размеры, (длинахширинахвысота), мм, не более | 90x290x125 | |||
| Масса, кг, не более | 20 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ХЛ | |||
| Средняя наработка на отказ, ч | 25000 | |||
наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Комплектность трансформаторов представлена в таблице 2.
Таблица 2 - Комплектность трансформаторов
| Наименование изделия | Количество |
| Трансформатор тока ТВД-35МКП, зав. №№ 5405-А, 5405-B, 5405-C, 5702-А, 5702-B, 5702-C, 6345-A, 6345-B, 6345-C | 9 шт. |
| Паспорт | 9 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
