| Номер в госреестре | 71933-18 |
| Наименование СИ | Системы герметичного верхнего налива нефтепродуктов в ж/д цистерны |
| Обозначение типа СИ | АСН-14ЖД НОРД 1/1 EMERSON У1 997.00.00.00.00 |
| Изготовитель | ООО "Камышинский опытный завод", г.Камышин |
| Год регистрации | 2018 |
| Срок свидетельства | 25.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы герметичного верхнего налива нефтепродуктов в ж/д цистерны АСН-14ЖД НОРД 1/1 EMERSON У1 997.00.00.00.00 (далее - система) предназначены для автоматизированного измерения массы налитого нефтепродукта или других технических жидкостей (далее - жидкость) в железнодорожные цистерны или другие емкости, а также управления процессом налива при проведении учетно-расчетных операций.
Принцип работы системы основан на динамическом методе измерений массы жидкости в потоке с помощью счетчика-расходомера массового.
Состав системы:
- счетчик-расходомер массовый Micro Motion;
- модуль управления наливом;
- устройства налива;
- вспомогательное оборудование.

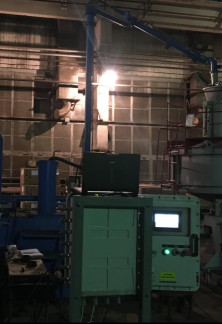

Схематичный вид и состав системы в соответствии с рисунком 1. Общий вид системы представлен на рисунке 2. В зависимости от расположения устройства налива системы имеют правое и левое исполнения, обозначение в соответствии с конструкторской документацией:
- левое исполнение - АСН-14ЖД НОРД 1/1 EMERSON У1 997.00.00.00.00-23;
- правое исполнение - АСН-14ЖД НОРД 1/1 EMERSON У1 997.00.00.00.00-24. Измерение массы отпущенной жидкости производит счетчик-расходомер массовый
Micro Motion (первичный преобразователь - модель F, электронный преобразователь -модель 2700 регистрационный № в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № в ФИФ) 45115-16). Связь между счетчиком-расходомером массовым Micro Motion (далее - СРМ) и модулем управления осуществляется по цифровому интерфейсу RS-485.
Модуль управления наливом осуществляет управление функциональными блоками системы, управление производительностью налива, а также передачу информации на АСУ ТП верхнего уровня. Основными элементами модуля управления являются: шкаф управления с контроллером (контроллер программируемый SIMATIC S7-1200, который функционирует в соответствии с заложенными в него алгоритмами - резидентное программное обеспечение); автоматизированное рабочее место оператора налива (далее - АРМ) с установленным программным обеспечением; регулирующая арматура с пневмоприводом и сигнализатор уровня.
Модуль управления обеспечивает:
- управление, контроль работы и защиту технологического оборудования системы налива;
- сбор и учет измерительной информации со счетчика-расходомера массового;
- заданную производительность налива;
- обмен информацией системы с АСУ ТП верхнего уровня.
- аварийное закрытие регулирующей арматуры при возникновении аварийных ситуаций. Для исключения возможности непреднамеренных и преднамеренных изменений
измерительной информации наносятся пломбы в соответствии с рисунками 3 - 5.
Системы имеют резидентное программное обеспечение (РПО) и внешнее программное обеспечение (ВПО). РПО устанавливается в контроллер при изготовлении системы, в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблице 1. ВПО устанавливается на автоматизированное рабочее место оператора (АРМ), данное ПО защищено с помощью авторизации пользователя (пароль и логин) и ведения журнала событий, идентификационные данные приведены в таблице 2. Нормирование метрологических характеристик систем проведено с учетом влияния ПО.
Уровень защиты программного обеспечение в соответствии с Р 50.2.077-2014:
- для РПО - «высокий»;
- для ВПО - «средний».
Таблица 1 - Идентификационные данные РПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DOZA |
| Номер версии (идентификационный номер) ПО | 1.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DOZA HMI |
| Номер версии (идентификационный номер) ПО | 1.3 |
| Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наименьший расход жидкости, м3/ч | 30 |
| Максимальный расход жидкости, м3/ч | 100 |
| Минимальная доза выдачи, т | 1,3 |
| Пределы допускаемой относительной погрешности измерения массы жидкости, % | ±0,25 |
| Дискретность отображения информации на дисплее шкафа управления и экране АРМ: - разового учета, т - суммарного учета, т | 0,001 0,001 |
| Верхний предел показаний на дисплее шкафа управления и экране АРМ: - разового учета, т - суммарного учета, т | 9999.999 9999.999 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода устройства верхнего налива, мм, не более | 100 |
| Условное давление, МПа | 1,6 |
| Рабочие условия: - плотность измеряемой жидкости, кг/м3 - температура измеряемой жидкости, °С - температура окружающей среды, °С - влажность окружающей среды при 15 °С, %, не более - атмосферное давление, кПа | от 890 до 1140 от -20 до +110 от -40 до +40* 75 от 84 до 106,7 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220-23 50±1 |
| Г абаритные размеры модуля управления, мм, не более - высота - ширина - длина | 700 1200 1750 |
| Масса модуля управления, кг, не более | 350 |
| * указан диапазон окружающей среды для измерительного модуля; шкаф управления снабжен системой подогрева, что обеспечивает температуру внутри него от +5 до +40 °С; АРМ размещается внутри отапливаемого помещения с температурой от +15 до +25 °С или может быть реализован на базе промышленного ноутбука с диапазоном рабочих температур от -30 до +40 °С. | |
наносится на маркировочную табличку систем ударно-точечным методом и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы герметичного верхнего налива нефтепродуктов в ж/д цистерны | АСН-14ЖД НОРД 1/1 EMERSON У1 997.00.00.00.00 | 1 шт. |
| Комплект принадлежностей | 1 компл. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Эксплуатационная документация на комплектующие изделия, входящие в состав системы | 1 компл. |
осуществляется по документу МЦКЛ.0230.МП «Системы герметичного верхнего налива нефтепродуктов в ж/д цистерны АСН-14ЖД НОРД 1/1 EMERSON У1 997.00.00.00.00. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 24.01.2018 г.
Основные средства поверки:
- вторичный эталон по Приложению к Приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2018 г. №256, установка поверочная средств измерений объема и массы УПМ 2000, регистрационный номер в федеральном информационном фонде № 45711-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Приложение к Приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2018 г. №256 Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ТУ 26.51.52.190-010-53581965-2017 Системы герметичного верхнего налива нефтепродуктов в ж/д цистерны АСН-14ЖД НОРД 1/1 EMERSON У1 997.00.00.00.00-23. Технические условия
