Номер в госреестре | 71934-18 |
Наименование СИ | Регистраторы электрических событий цифровые |
Обозначение типа СИ | РЭС-3 |
Изготовитель | Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург |
Год регистрации | 2018 |
Срок свидетельства | 25.07.2029 |
МПИ (интервал между поверками) | 8 лет |
Описание типа | скачать |
Методика поверки | скачать |
Регистраторы электрических событий цифровые РЭС-3 (далее - регистраторы) предназначены для измерений силы тока, напряжения, фазового сдвига, мощности, коэффициента мощности и частоты в одно- и трехфазных электрических сетях в определенные моменты времени и регистрации результатов этих измерений в штатных и аварийных ситуациях (регистрация «электрических событий») в оборудовании энергетических объектов.
Принцип действия регистраторов заключается в аналого-цифровом преобразовании входных электрических сигналов и расчета на их основе текущих параметров электрического режима.
Регистраторы представляют собой промышленные, проектно-компонуемые, программно конфигурируемые, модульные средства измерений с функцией регистрации и хранения результатов измерений.
Обработка хранимой информации встроенными программными средствами позволяет определить интегральные значения электрических величин (силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрической мощности, параметров трехфазной сети и др.), характеризующих зарегистрированный процесс, на требуемом отрезке времени. Начало и продолжительность процесса записи (регистрации) определяются программными уставками. Передача измерительной информации во внешние информационные системы производится через сеть Ethernet.
Конструктивно, регистраторы выпускаются в трех исполнениях: переносном, стационарном (блочном) и шкафном.
Регистраторы состоят из:
- блока электроники;
- блока ввода дискретных сигналов;
- блока ввода аналоговых сигналов;
- блока ввода дискретных и аналоговых сигналов;
- блока сигнализации.

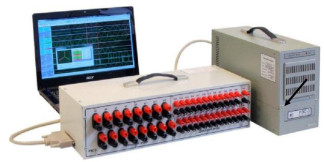

Общий вид регистраторов с указанием мест нанесения знака поверки и знака утверждения типа представлен на рисунках 1 -3.
Программное обеспечение регистратора делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть ПО допускает вносить изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части ПО.
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | r2 |
Номер версии (идентификационные номер) ПО | не ниже 1.4 |
Цифровой идентификатор ПО | - |
Другие идентификационные признаки | - |
Метрологические и технические характеристики регистраторов приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики регистраторов11^
Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности измерения приведенной1) у (%), абсолютной А | Примечание |
Напряжение постоянного тока | ±( от 5 до 200) мВ | у = ±0,4 | - |
±( от 0,2 до 24) 8) В | - | ||
±(от 1 до 250) В | Цш4) = 110 в | ||
±(от 2,5 до 500) В | инп = 220 В | ||
±(от 5 до 1000) В | инп = 330 В | ||
Сила постоянного тока | ±5, ±20, ±75, ±150, ±250, ±500 мА 9) | у = ±0,4 | /нп5) = диапазону измерения |
Действующее значение напряжения переменного тока | от 5 до 200 мВ | у = ±0,4 | - |
от 0,2 до 24 В 8) | - | ||
от 1 до 250 В 10) | ин6) = 100 В | ||
от 2,5 до 500 В | - | ||
от 5 до 1000 В | - | ||
Действующее значение силы переменного тока | (от 0,01 до 2)7н | у = ±0,4 | А II н |
(от 0,05 до 10)7н | |||
(от 0,1 до 20)7н | |||
(от 0,2 до 40)7н | |||
(от 0,05 до 2)7н | у = ±0,4 | 1н = 5 А | |
(от 0,1 до 8)7н | |||
(от 0,25 до 20)7н | у = ±0,4 (от 0,1 до 10)7н |
Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности измерения приведенной1) у (%), абсолютной А | Примечание |
у = ±1 (от 10 до 20)7н | |||
(от 0,5 до 40)1 | у = ±0,4 (от 0,2 до 10)7н | ||
у = ±1 (от 10 до 40)7н | |||
Электрическая мощность2) | (от 0,01 до 2,25)7н U | у = ±0,6 | 1н = 1 А ин = 100 В |
1н = 5 А ин = 100 В | |||
Коэффициент мощности | от -1 до +1 | А = ±0,01 | - |
Частота переменного тока | от 45 до 55 Гц | А = ±0,02 | Диапазон показаний от 4 до 75 Гц |
Угол сдвига фаз3) | от 0 до 360 ° | А = ±1 | - |
Примечания 1) за нормирующее значение принимается верхнее значение диапазона измерений; 2) пофазная активная, реактивная, полная и суммарная активная, реактивная, полная электрические мощности; 3) фазовый сдвиг между синусоидальными сигналами на любых двух аналоговых входах; 4) номинальное значение напряжения постоянного тока; 5) номинальное значение силы постоянного тока; 6) номинальное значение напряжения переменного тока; 7) номинальное значение силы переменного тока; 8) с перегрузочной способностью не менее 30 В; 9) с перегрузочной способностью 27н; 10) с перегрузочной способностью не менее 500 В; 11) диапазоны показаний силы постоянного и переменного тока, напряжений постоянного и переменного тока и электрической мощности отсчитываются от нуля без нормирования погрешности. |
Таблица 3 - Технические характеристики регистраторов
Наименование характеристики | Значение |
Количество электрически подключаемых аналоговых каналов, не менее | 64 |
Количество электрически подключаемых входных дискретных каналов, не менее | 256 |
Частота оцифровки входных, электрически подключаемых, регистрируемых сигналов, Гц на канал, не менее | 1000 |
Длительность записи доаварийного режима, с, не менее | 60 |
Длительность записи послеаварийного режима, мин, не менее | 59 |
Наименование характеристики | Значение |
Длительность непрерывной записи аварийного режима, мин, не менее | 60 |
Отклонение шкалы системного времени от шкалы астрономического времени, при синхронизации по NTP, мс | ±1 |
Отклонение шкалы системного времени от шкалы астрономического времени, при синхронизации по IRIG-B, мкс | ±1 |
Отклонение шкалы системного времени от шкалы астрономического времени, при автономном хранении, с/сутки | ±1 |
Время готовности к работе, с, не более | 30 |
Суммарная длительность одновременно хранимых в энергонезависимой памяти осциллограмм, часов, не менее | 4 |
Параметры сети питания от источника постоянного тока: - напряжение постоянного тока, В | от 120 до 370 |
Параметры сети питания от источника переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 85 до 264 от 47 до 63 |
Потребляемая мощность 1), Вт, не более | 100 |
Габаритные размеры (ширинахвысотахглубина) 2), мм, не более: - блок электроники - блок клеммного соединителя | 196x170x287 500x200x120 |
Масса3), кг, не более - РЭС-3-16 - РЭС-3-32 - РЭС-3-64 | 25 35 45 |
Рабочие условия измерений: - температура окружающего воздуха, “с - относительная влажность воздуха при температуре 25"с , %, не более - максимальная высота над уровнем моря, м | от +1 до +45 80 2000 |
Средняя наработка на отказ, ч, не менее | 150000 |
Средний срок службы, лет, не менее | 25 |
Среднее время восстановления работоспособности по любой из выполняемых функций (замена модуля), мин, не более | 30 |
Примечания 1) без учёта потребления «сухих контактов» модулей дискретного ввода; 2) номинальные габаритные размеры стационарного и переносного типов исполнений; при исполнении в электромеханическом шкафу за единый габарит принимается размер шкафа; 3) номинальная масса для стационарного и переносного типов исполнения; масса прибора в конкретной конфигурации и типе исполнения определяется индивидуально для каждого прибора. |
наносится на переднюю панель регистратора самоклеящейся этикеткой, на титульный лист эксплуатационных документов - типографским способом.
Комплект поставки регистраторов приведен в таблице 4.
Наименование | Количество |
Регистратор электрических событий цифровой РЭС-3 в составе: - блок электроники - блок ввода дискретных сигналов - блок ввода аналоговых сигналов - блок ввода дискретных и аналоговых сигналов - блок сигнализации | 1 шт. 1 комплект 1) 1 комплект 1) 1 комплект 1) 1 шт. 2 |
Электротехнический шкаф | 1 шт. 3) |
Руководство по эксплуатации | 1 шт. |
Формуляр | 1 шт. |
Руководство пользователя на программное обеспечение «SignW» | 1 шт. |
Методика поверки | 1 шт. 3) |
CD-диск с программным обеспечением и документацией в электронном виде | 1 шт. |
Запасные части и инструментальные принадлежности по Ведомости ЗИП | 1 4) 1 комплект 7 |
Примечания: 1) количество блоков зависит от количества сигналов; 2) для стационарного (блочного) и шкафного исполнения; 3) поставляется по требованию Заказчика; 4) состав комплекта ЗИП определяется по согласованию с Заказчиком. |
осуществляется по документу ПБКМ.421451.001 МП «Регистраторы электрических событий цифровые РЭС-3. Методика поверки», утвержденному ООО «ИЦРМ» 28.04.2018 г.
Основные средства поверки:
- комплекс программно-технический измерительный РЕТОМТМ-61 (регистрационный номер в Федеральном информационном фонде 39508-08);
- установка многофункциональная измерительная СМС 256 (регистрационный номер в Федеральном информационном фонде 26170-09);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1КМ ЕМ3.1КМ-02 (регистрационный номер в Федеральном информационном фонде 52854-13);
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус регистратора, как показано на рисунках 1-3.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
РД 34.35.310-97 Общие технические требования к микропроцессорным устройствам защиты и автоматики энергосистем
ПБКМ.421451.001 ТУ Регистраторы электрических событий цифровые РЭС-3. Технические условия
Зарегистрировано поверок | 81 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
