| Номер в госреестре | 71936-18 |
| Наименование СИ | Комплект аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм стационарный |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм стационарный (далее - комплект аппаратуры) предназначен для поверки эталонов и средств измерений спектральной плотности энергетической яркости (далее - СПЭЯ), спектральной плотности силы излучения (далее - СПСИ), спектральной плотности энергетической освещенности (далее - СПЭО) в диапазоне длин волн от 0,2 до 0,4 мкм.
Комплект аппаратуры состоит из стационарной установки СПЭЯ, стационарной установки СПСИ, стационарной установки СПЭО.
1 Стационарная установка СПЭЯ, состоит из компаратора единицы СПЭЯ КВФШ.201219.021.01 и устройства управления, хранения и обработки измерительной информации КВФШ.201219.021.02.
1.1 Компаратор единицы СПЭЯ КВФШ.201219.021.01, включает в себя:
- диспергирующую систему на основе монохроматора МДР-41 и ламп типа ДДС-30, ДРГС-12 с диффузором и линзовым конденсором;
- фокусирующую систему СПЭЯ;
- блок контроля рассеянного излучения;
- блок контроля высших порядков дифракции;
- опорный детектор на основе ФЭУ-100.
1.2 Устройство управления, хранения и обработки измерительной информации КВФШ.201219.021.02, включает в себя:
- универсальную вычислительную машину РАМЭК.
2 Стационарная установка СПСИ, состоит из компаратора единицы СПСИ КВФШ.201219.022.01 и устройства управления, хранения и обработки измерительной информации КВФШ.201219.022.02.
2.1 Компаратор единицы СПСИ КВФШ.201219.022.01, включает в себя:
- диспергирующую систему на основе монохроматора МДР-41 и ламп типа ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором;
- зеркальную фокусирующую систему СПСИ;
- блок контроля рассеянного излучения;
- блок контроля высших порядков дифракции;
- опорный детектор на основе ФЭУ-100.
2.2 Устройство управления, хранения и обработки измерительной информации КВФШ.201219.022.02, включает в себя:
- универсальную вычислительную машину РАМЭК.
3 Стационарная установка СПЭО, состоит из компаратора единицы СПЭО КВФШ.201219.023.01 и устройства управления, хранения и обработки измерительной информации КВФШ.201219.021.02.
3.1 Компаратор единицы СПЭО КВФШ.201219.023.01 включает в себя:
- диспергирующую систему на основе монохроматора МДР-41 и ламп типа ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором;
- блок контроля рассеянного излучения;
- блок контроля высших порядков дифракции;
- узел линейных перемещений;
- опорный детектор на основе ФЭУ-100.
3.2 Устройство управления, хранения и обработки измерительной информации КВФШ.201219.021.02, включает в себя:
- универсальную вычислительную машину РАМЭК.
Принцип действия диспергирующей системы на базе монохроматора МДР-41, ламп ДДС-30, ДРГС-12, ДКсШ-125 и опорного детектора на базе ФЭУ-100 основан на преобразовании падающего на ФЭУ-100 потока оптического излучения в электрический сигнал, пропорциональный СПЭЯ (СПСИ, СПЭО)
Принцип действия блоков контроля рассеянного излучения и высших порядков дифракции основан на исключении влияния рассеянного излучения и высших порядков дифракции за счет использования отрезающих светофильтров.
Устройство управления, хранения и обработки измерительной информации основано на использовании универсальной вычислительной машины РАМЭК.

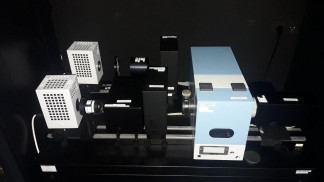

Общий вид компаратора единицы СПЭЯ в составе СК аппаратуры СПЭЯ, СПСИ, СПЭО представлен на рисунке 1.
| Фокусирующая | Блок контроля | Монохроматор | Опорный детектор | |||
| система СПЭЯ | рассеянного излучения | МДР-41 | на основе ФЭУ-100 |
| Зеркальная фокусирующая система СПСИ | Блок контроля рассеянного излучения | Монохроматор МДР-41 | Опорный детектор на основе ФЭУ-100 | ||
Рисунок 2 - Общий вид компаратора единицы СПСИ в составе СК аппаратуры СПЭЯ, СПСИ, СПЭО
Блок контроля высших порядков дифракции
Лампы ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором
Общий вид компаратора единицы СПЭО в составе СК аппаратуры СПЭЯ, СПСИ, СПЭО представлен на рисунке 3.
Лампы ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором
Блок контроля высших порядков дифракции
| Блок контроля | Монохроматор |
| рассеянного излучения | МДР-41 |
Опорный детектор на основе ФЭУ-100
Узел линейных перемещений
Общий вид устройства управления, хранения и обработки измерительной информации в составе СК аппаратуры СПЭЯ, СПСИ, СПЭО со схемой пломбировки представлен на рисунке 4.
Управление работой СК аппаратуры СПЭЯ, СПСИ, СПЭО, обработка результатов измерений осуществляется с помощью специального программного обеспечения 643.КВФШ.00019-01 (далее по тексту - ПО). Обработка результатов измерений также осуществляется с помощью ПО, установленного на универсальную вычислительную машину РАМЭК. ПО осуществляет настройку и контроль работы СК аппаратуры СПЭЯ, СПСИ, СПЭО в процессе эксплуатации; анализирует и отображает в режиме реального времени значения спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности.
ПО позволяет сохранять на жесткий диск компьютера информацию, передаваемую СК аппаратуры СПЭЯ, СПСИ, СПЭО; обрабатывать результаты измерений.
Программное обеспечение записано в энергонезависимой памяти микропроцессора и в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 643.КВФШ.00019-01 |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Спектральный диапазон, мкм | от 0,2 до 0,4 |
| Диапазон СПЭЯ, Вт/(срм3) | от 107 до 1012 |
| Диапазон СПСИ (СПЭО), Вт/(срм) (Вт/м3) | от 102 до 108 |
| Суммарное среднее квадратическое отклонение результата сличения с государственным первичным эталоном, %, не более | 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: 1 Стационарная установка СПЭЯ 1.1 Компаратор единицы СПЭЯ КВФШ.201219.021.01: - диспергирующая система на основе монохроматора МДР-41 | |
| - высота | 250 |
| - ширина | 250 |
| - длина | 600 |
| и ламп типа ДДС-30, ДРГС-12 с диффузором и линзовым конденсором | |
| - высота | 500 |
| - ширина | 600 |
| - длина | 600 |
| - фокусирующая система СПЭЯ | |
| - диаметр | 100 |
| - длина | 100 |
| - блок контроля рассеянного излучения | |
| - высота | 300 |
| - ширина | 20 |
| - длина | 200 |
| - блок контроля высших порядков дифракции | |
| - высота | 300 |
| - ширина | 200 |
| - длина | 20 |
| - опорный детектор на основе ФЭУ-100 | |
| - высота | 250 |
| - ширина | 300 |
| - длина | 20 |
| 2 Стационарная установка СПСИ 2.1 Компаратор единицы СПСИ КВФШ.201219.022.01: - диспергирующая система на основе монохроматора МДР-41 и | |
| - высота | 250 |
| - ширина | 600 |
| - длина | 250 |
| ламп типа ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором | |
| - высота | 500 |
| - ширина | 600 |
| - длина | 600 |
| - зеркальная фокусирующая система СПСИ | |
| - диаметр | 100 |
| - длина | 100 |
| Наименование характеристики | Значение |
| - блок контроля рассеянного излучения | |
| - высота | 300 |
| - ширина | 200 |
| - длина | 20 |
| - блок контроля высших порядков дифракции | |
| - высота | 300 |
| - ширина | 200 |
| - длина | 20 |
| - опорный детектор на основе ФЭУ-100. | |
| - высота | 250 |
| - ширина | 300 |
| - длина | 20 |
| 3 Стационарная установка СПЭО 3.1 Компаратор единицы СПЭО КВФШ.201219.023.01: - диспергирующуая система на основе монохроматора МДР-41 и | |
| - высота | 250 |
| - ширина | 600 |
| - длина | 250 |
| ламп типа ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором | |
| - высота | 500 |
| - ширина | 600 |
| - длина | 600 |
| - блок контроля рассеянного излучения | |
| - высота | 300 |
| - ширина | 200 |
| - длина | 20 |
| - блок контроля высших порядков дифракции | |
| - высота | 300 |
| - ширина | 200 |
| - длина | 20 |
| - узел линейных перемещений | |
| - высота | 1000 |
| - ширина | 10 |
| - длина | 1 |
| - опорный детектор на основе ФЭУ-100 | |
| - высота | 2000 |
| - ширина | 500 |
| - длина | 500 |
| Масса составных частей, кг, не более: 1 Стационарная установка СПЭЯ 1.1 Компаратор единицы СПЭЯ КВФШ.201219.021.01: | |
| - диспергирующая система на основе монохроматора МДР-41 и | 13,3 |
| ламп типа ДДС-30, ДРГС-12 с диффузором и линзовым конденсором; | 13,9 |
| - фокусирующая система СПЭЯ | 3,6 |
| - блок контроля рассеянного излучения | 2,4 |
| - блок контроля высших порядков дифракции | 2,4 |
| - опорный детектор на основе ФЭУ-100 | 3,6 |
| 1.2 Устройство управления, хранения и обработки измерительной | |
| информации КВФШ.201219.021.02 | 19,6 |
| 2 Стационарная установка СПСИ |
| Наименование характеристики | Значение |
| 2.1 Компаратор единицы СПСИ КВФШ.201219.022.01: | |
| - диспергирующая система на основе монохроматора МДР-41 и | 13,3 |
| ламп типа ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым | 13,9 |
| конденсором | |
| - зеркальная фокусирующая система СПСИ | 4,2 |
| - блок контроля рассеянного излучения | 2,4 |
| - блок контроля высших порядков дифракции | 2,4 |
| - опорный детектор на основе ФЭУ-100 | 3,6 |
| 2.2 Устройство управления, хранения и обработки измерительной | |
| информации КВФШ.201219.022.02 | 19,6 |
| 3 Стационарная установка СПЭО | |
| 3.1 Компаратор единицы СПЭО КВФШ.201219.023.01: | |
| - диспергирующая система на основе монохроматора МДР-41 и | 13,3 |
| ламп типа ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым | |
| конденсором | 13,9 |
| - блок контроля рассеянного излучения | 3,6 |
| - блок контроля высших порядков дифракции | 2,4 |
| - узел линейных перемещений | 2,4 |
| - опорный детектор на основе ФЭУ-100 | 0,1 |
| 3.2 Устройство управления, хранения и обработки измерительной | |
| информации КВФШ.201219.023.02 | 19,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, мм рт.ст | от 720 до 760 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В-А, не более: | 1 480 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количе ство |
| 1 Стационарная установка СПЭЯ | КВФШ.201219.021 | 1 шт. |
| 1.1 Компаратор единицы СПЭЯ: | КВФШ.201219.021.01 | 1 шт. |
| - диспергирующая система на основе монохроматора МДР-41, ламп ДДС-30, ДРГС-12 с диффузором и линзовым конденсором | КВФШ.201219.021.01.01 | 1 шт. |
| - фокусирующая система СПЭЯ | КВФШ.201219.021.01.02 | 1 шт. |
| - блок контроля рассеянного излучения | КВФШ.201219.021.01.03 | 1 шт. |
| - блок контроля высших порядков дифракции | КВФШ.201219.021.01.04 | 1 шт. |
| - опорный детектор на основе ФЭУ-100 | КВФШ.201219.021.01.05 | 1 шт. |
| 1.2 Устройство управления, хранения и обработки измерительной информации: - универсальная вычислительная машина РАМЭК | КВФШ.201219.021.02 | 1 шт. |
| Наименование | Обозначение | Количе ство |
| 2 Стационарная установка СПСИ | КВФШ.201219.022 | 1 шт. |
| 2.1 Компаратор единицы СПСИ: | КВФШ.201219.022.01 | 1 шт. |
| - диспергирующая система на основе монохроматора МДР-41, ламп ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором | КВФШ.201219.022.01.01 | 1 шт. |
| - зеркальная фокусирующая система | КВФШ.201219.022.01.02 | 1 шт. |
| - блок контроля рассеянного излучения | КВФШ.201219.022.01.03 | 1 шт. |
| - блок контроля высших порядков дифракции | КВФШ.201219.022.01.04 | 1 шт. |
| - опорный детектор на основе ФЭУ-100 | КВФШ.201219.022.01.05 | 1 шт. |
| 2.2 Устройство управления, хранения и обработки измерительной информации: - универсальная вычислительная машина РАМЭК | КВФШ.201219.022.02 | 1 шт. |
| 3 Стационарная установка СПЭО | КВФШ.201219.023 | 1 шт. |
| 3.1 Компаратор единицы СПЭО: | КВФШ.201219.023.01 | 1 шт. |
| - диспергирующая система на основе монохроматора МДР-41, ламп ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором | КВФШ.201219.023.01.01 | 1 шт. |
| - опорный детектор на основе ФЭУ-100 | КВФШ.201219.023.01.02 | 1 шт. |
| - блок контроля рассеянного излучения | КВФШ.201219.023.01.03 | 1 шт. |
| - блок контроля высших порядков дифракции | КВФШ.201219.023.01.04 | 1 шт. |
| - узел линейных перемещений | КВФШ.201219.023.01.05 | 1 шт. |
| 3.2 Устройство управления, хранения и обработки измерительной информации: - цифровой прибор Актаком 4141; - универсальная вычислительная машина РАМЭК | КВФШ.201219.023.02 | 1 шт. |
| Специальное программное обеспечение | 643.КВФШ.00019-01 | 1 шт. |
| Руководство по эксплуатации | КВФШ.201219.021/23РЭ | 1 экз. |
| Методика поверки | МП 029.М7-2018 | 1 экз. |
осуществляется по документу МП 029.М7-18 «ГСИ. Комплект аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм. стационарный. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 23 апреля 2018 года.
Основные средства поверки:
Государственный первичный эталон по ГОСТ 8.197-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекта с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплекту аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм стационарный
ГОСТ 8.197-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм
