Комплект аппаратуры энергетической яркости, включающий аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов, в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый, 71937-18

Назначение

Комплект аппаратуры энергетической яркости, включающий аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов (СИ ПУФП), в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый (далее по тексту - комплект) предназначен для поверки средств измерений энергетической яркости (ЭЯ) и поверки СИ ПУФП.

Описание

Комплект состоит из:

1    Компаратор единицы ЭЯ КВФШ.201219.018.01, включающий:

-    диспергирующую систему на основе спектрорадиометра, ламп ДРГС-12, ДДС-30 с диффузором и линзовым конденсором;

-    фокусирующую систему КВФШ.201219.018.01.02;

-    блок контроля рассеянного излучения КВФШ.201219.018.01.03 и высших порядков дифракции КВФШ.201219.018.01.04;

-    опорный детектор на основе ФЭУ-100 КВФШ.201219.018.01.05;

-    блок ЭЯ спектрозональный для УФ диапазона от 0,2 до 0,4 мкм КВФШ.201219.018.01.06;

-    рефлекторную систему формирования изображения КВФШ.201219.018.01.07;

2    Устройство управления, хранения и обработки измерительной информации КВФШ.201219.018.02, включающее:

-    универсальный цифровой прибор Щ31;

-    универсальную вычислительную машину РАМЭК

3    Аппаратура поверки СИ ПУФП, включающую:

-    эталонный источник излучения;

-    коллиматор короткофокусный;

-    оптический модуль;

-    радиометр;

-    комплект тест объектов;

-    коллиматор длиннофокусный;

-    цифровую ПЗС камеру высокого разрешения

Принцип действия диспергирующей системы на основе спектрорадиометра, ламп

ДДС-30 и ДРГС-12 и опорного детектора на основе ФЭУ-100 основан на преобразовании падающего на ФЭУ-100 потока оптического излучения в электрический сигнал, пропорциональный спектральной плотности энергетической яркости, с последующим расчетом энергетической яркости.

Принцип действия блока ЭЯ спектрозонального для УФ диапазона от 0,2 до 0,4 мкм и блока формирования угловой коррекции чувствительности основан на преобразовании падающего на блок ЭО оптического излучения в электрический сигнал, пропорциональный энергетической освещенности, с учетом угловой коррекции чувствительности.

Принцип действия блоков контроля рассеянного излучения и высших порядков дифракции основан на исключении влияния рассеянного излучения и высших порядков дифракции за счет использования отрезающих светофильтров.

Устройство управления, хранения и обработки измерительной информации основано на использовании измерительных цифровых приборов типа Щ31 и Актаком 4141, а так же универсальной вычислительной машины РАМЭК.

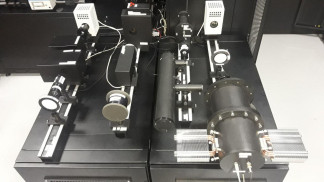

Общий вид компаратора единицы ЭЯ из состава комплекта представлен на рисунке 1. Общий вид устройства управления, хранения и обработки измерительной информации из состава комплекта представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 2.

ДРГС-12, ДДС-30 с диффузором и линзовым конденсором

Блок ЭЯ

спектрозональный для УФ диапазона от 0,2 до 0,4 мкм

Цифровая ПЗС камера высокого разрешения

Программное обеспечение

Управление работой комплекта, обработка результатов измерений осуществляется с помощью специального программного обеспечения 643.КВФШ.00021/22-01 (далее - ПО). Обработка результатов измерений также осуществляется с помощью ПО, установленного на универсальную вычислительную машину РАМЭК. ПО осуществляет настройку и контроль работы комплекта в процессе эксплуатации; анализирует и отображает в режиме реального времени значения энергетической освещенности.

ПО позволяет сохранять на жесткий диск компьютера информацию, передаваемую комплектом; обрабатывать результаты измерений.

Программное обеспечение записано в энергонезависимой памяти микропроцессора и в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пароля. Установка обновленных версий ПО допускается только представителям предприятия - изготовителя.

Идентификационные данные программного обеспечения представлены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 028.М7-18 «Государственная система обеспечения единства измерений. Комплект аппаратуры энергетической яркости, включающий аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов, в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 23 апреля 2018 года.

Основные средства поверки:

Государственный первичный эталон по ГОСТ 8.197-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекта с требуемой точностью.

Знак поверки наносится на корпус комплекта аппаратуры (место нанесения указано на рисунке 2).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к комплекту аппаратуры энергетической яркости, включающий аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов, в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемому

ГОСТ 8.197-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм.
