| Номер в госреестре | 71940-18 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | КТ-20 |
| Изготовитель | Общество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»), г. Екатеринбург; Общество с ограниченной ответственностью «Инженерно-внедренческое предприятие КРЕЙТ» (ООО «ИВП КРЕЙТ»), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы КТ-20 (далее - калибраторы или КТ-20) предназначены для:
- воспроизведения заданных значений частоты, электрического сопротивления, силы постоянного электрического тока;
- измерения интервалов времени;
- получения данных от измерительного контроллера по цифровому информационному каналу связи;
- расчета погрешностей измерительного контроллера;
- передачи на ПК через интерфейс USB результатов измерений и расчетов для оформления протоколов испытаний и поверки при испытаниях, градуировке и поверке измерительных контроллеров, имеющих соответствующие измерительные и информационные каналы.
Принцип действия КТ-20 основан на воспроизведении заданных значений частоты, количества импульсов, электрического сопротивления, силы постоянного электрического тока в пяти точках каждого диапазона измерений каждого канала измерительного контроллера, получении данных от контроллера по цифровому информационному каналу связи с последующим расчетом погрешности измерений в соответствии с его методикой поверки.
КТ-20 обеспечивают:
- выбор типа измерительного контроллера и настройку значений его характеристик, необходимых для проведения поверки;
- ведение календаря;
- измерение времени реакции на изменение значения параметра измерительного контроллера, полученного по цифровому информационному каналу связи, для определения необходимого времени измерения при определении суточного хода часов контроллера;
- питание контроллера напряжением (24 ± 0,5) В постоянного тока мощностью не более 5 Вт;
- индикацию на графическом жидкокристаллическом дисплее даты и времени, значений введенных констант и характеристик, результатов измерений и расчетов;
- сохранение в энергонезависимой памяти значений констант и характеристик измерительного контроллера, а так же результатов измерений в течение всего срока службы;
- обмен данными с персональным компьютером по цифровому интерфейсу USB 2.0. Калибратор КТ-20 состоит из электронного модуля, размещенного в пластмассовом
корпусе приборного типа. На лицевой панели корпуса расположены клавиатура и цветной жидкокристаллический дисплей. На задней панели размещены разъемы для подключения питания калибратора, измерительного контроллера и средств поверки.

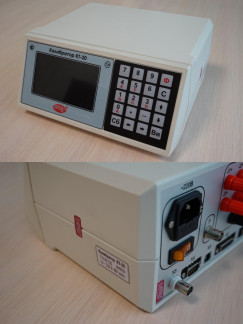

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
В калибраторах применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.
Метрологически значимая часть ПО предназначена для управления формированием выходных сигналов, обмена данными с измерительным контроллером, выполнения расчетов, ведения журнала событий и контроля сохранности измеренных и калибровочных данных, индикации их на экране и передачи на ПК. Метрологически не значимая часть ПО содержит шрифты, сервисные константы и функции ПО, не влияющие на результаты измерений.
Программное обеспечение калибраторов соответствует требованиям ГОСТ Р 8.654-2015.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения, используемого в калибраторах, приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Т10.06.360 |
| Номер версии (идентификационный номер) ПО | 01.ХХ |
| Цифровой идентификатор ПО (CRC32) | 53BDA7DD |
Конструкция калибратора исключает доступ к изменению ПО без нарушения пломбы. Доступ к изменению значений параметров и конфигурации калибраторов защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых частот, Гц | от 0,1 до 1000 |
| Пределы допускаемой относительной погрешности воспроизведения частоты | ±1,0-10-5 |
| Диапазон измеряемых интервалов времени, с | от 1,8102 до 1 104 |
| Пределы допускаемой относительной погрешности измерения интервалов времени | ±1,0-10-5 |
| Диапазон воспроизводимых значений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока, мА: - в диапазоне от 0 до 5 мА включ. - в диапазоне св. 5 до 20 мА | ±0,001 ±0,005 |
| Диапазон воспроизводимых значений электрического сопротивления, Ом | от 50 до 4000 |
| Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, % | ±0,005 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности расчета погрешностей контроллера, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерения времени реакции на изменение значения параметра контроллера, % | ±30 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, В-А, не более | 8 |
| Габаритные размеры средства измерений (без подключенных кабелей), мм, не более: - высота - ширина - длина | 115 230 240 |
| Масса, кг, не более | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды в режиме поверки контроллера, °С - температура окружающей среды в других режимах работы, °С - атмосферное давление, кПа - относительная влажность при температуре до 35 °С, % | 20±5 от 5 до 50 от 84 до 106,7 от 0 до 80 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 35000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на лицевую панель КТ-20 методом трафаретной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор КТ-20 | Т10.00.120 | 1 шт. |
| Кабели DB-^М для подключения к контроллерам | Т10.04.84 | 3 шт. |
| Кабели DB-25M для подключения к контроллерам | Т10.04.85 | 5 шт. |
| Кабель USB А-В для подключения к ПК | - | 1 шт. |
| Кабель питания 220 В | - | 1 шт. |
| Паспорт | Т10.00.120 ПС | 1 экз. |
| Методика поверки | МП 4202/3-2017 | 1 экз. |
| Диск с эксплуатационной документацией и программным обеспечением | Т10.06.295 | 1 шт. |
осуществляется по документу МП 4202/3-2017 «Калибраторы КТ-20. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 27 декабря 2017 года.
Таблица 5 - Основные средства поверки
| Наименование характеристики | Значение |
| Мультиметр 3458A (рег. № 25900-03) | |
| Диапазоны измерений силы постоянного тока | от 100 нА до 1 А |
| Пределы допускаемой абсолютной погрешности в диапазонах измерений | 1 мА, 10 мА ±(10 ■ 10-6 -D+4 ■ 10-6 -E) 100 мА ±(25 ■ 10-6 -D+4 ■ 10-6 -E) |
| Диапазон измерений сопротивления постоянному току | от 10 Ом до 1 ГОм |
| Пределы допускаемой абсолютной погрешности в диапазонах измерений | 100 Ом ±(3 ■ 10-6 -D+3 ■ 10-6 -E) 1 кОм, 10 кОм ±(2 ■ 10-6 -D+0,2 ■ 10-6 -E) |
| Примечание: D - показание прибора, E - верхняя граница диапазона измерения | |
| Магазин сопротивления Р33 (рег. № 1321-60) | |
| Диапазон воспроизводимых сопротивлений, Ом | от 0,1 до 99999,9 |
| Класс точности | 0,2 |
| Частотомер универсальный MCA3040 (рег. № 51532-12) | |
| Диапазон измеряемых частот, ГГц | от 0 до 40 |
| Пределы допускаемого относительного годового дрейфа частоты опорного генератора при температуре (23±3) 0С | ±2,4-10-7 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и паспорт КТ-20.
приведены в эксплуатационном документе.
ТР ТС 004/2011. Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011. Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16-30 А
Государственная поверочная схема для средств измерений электрического сопротивления, Приложение к Приказу Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г.
ТУ 4213-120-25937185-16 Калибраторы КТ-20. Технические условия
