| Номер в госреестре | 71941-18 |
| Наименование СИ | Антенны биконические с коническими элементами |
| Обозначение типа СИ | VHBB 9124 (антенны) BBA 9106 (элементы) |
| Изготовитель | Компания "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны биконические VHBB 9124 с коническими элементами BBA 9106 (далее -антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными и т.д.)) для измерений напряженности электрической составляющей переменного электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 до 300 МГц.
Конструктивно антенна состоит из двух конических элементов ВВА9106, согласующего трансформатора и выходного коаксиального разъема типа N с номинальным входным сопротивлением 50 Ом. В основу работы антенны положен принцип преобразования наведенной на вибраторах э.д.с. в соответствующее ей напряжение на выходе антенны. Трансформатор служит для симметрирования и согласования биконических элементов с несимметричной линией передачи, подключаемой к измерительному прибору.
Принцип действия антенн основан на преобразовании измеряемого сигнала, поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое может быть измерено селективным вольтметром или анализатором спектра.

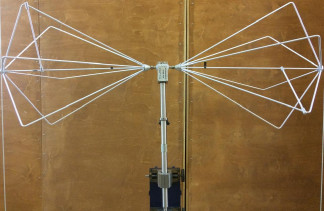

Общий вид антенны и место пломбировки от несанкционированного доступа приведены на рисунке 1.
| Таблица 1 - Метрологические характеристики | |
| Наименование параметра (характеристики) | Значение характеристики |
| Диапазон рабочих частот, МГц | от 30 до 300 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) | от 8 до 23 |
| Пределы допускаемой относительной погрешности коэффициента калибровки, дБ | ± 2 |
| Коэффициент стоячей волны по напряжению в диапазоне частот свыше 100 до 300 МГц, не более | 2,5 |
| Таблица 2 - Основные технические характеристики | |
| Наименование параметра (характеристики) | Значение характеристики |
| Номинальное значение выходного сопротивления антенны, Ом | 50 |
| Масса, кг, не более | 2,1 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 520x840x1320 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха при температуре +25 °С, % | до 95 |
| - атмосферное давление, кПа | от 80 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и антенну методом наклейки.
Комплект поставки включает:
- антенну биконическую VHBB 9124 - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методику поверки - 1 шт.
осуществляется по документу МП 71941-18 «Инструкция. Антенны биконические VHBB 9124 с коническими элементами BBA 9106 компании «Schwarzbeck Mess - Elektronik OHG», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 20 октября 2017 г. Основные средства поверки:
рабочий эталон второго разряда напряженности электрического поля в диапазоне напряженности электрического поля в диапазоне частот от 300 Гц до 1000 Мгц по ГОСТ Р 8.805-2012 (КОСИ НЭМП «Панировка-ЭМ»);
измеритель КСВН и ослаблений Р2-132 (рег. № 32197-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой антенны с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска клейма или наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к антеннам биконическим VHBB 9124 с коническими элементами BBA 9106
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
