| Номер в госреестре | 71942-18 |
| Наименование СИ | Дозкалибратор |
| Обозначение типа СИ | ATOMLAB 500+ |
| Изготовитель | "Biodex Medical Systems, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозкалибратор ATOMLAB 500+ (далее - дозкалибратор) предназначен для измерений активности бета и гамма- излучающих радионуклидов в радиоактивных растворах.
В состав дозкалибратора входят измерительный блок и блок управления и обработки данных (БУОД).
Измерительный блок состоит из ионизационной камеры (ИК) колодезного типа, электрометра для измерения тока ионизации, расположенного в корпусе ионизационной камеры. Ионизационная камера имеет встроенную свинцовую защиту толщиной 6,3 мм и может быть удалена от блока управления на расстояние до 2,5 метров. Настройки ИК генерируются источником высокого напряжения.
БУОД содержит цветной жидкокристаллический дисплей и органы управления. Корректировка фона, регулировка «нуля» и выбор диапазона выполняется автоматически. Результаты отражаются на дисплее по выбору оператора в Кюри или Беккерелях.
Принцип действия дозкалибратора основан на преобразовании ионизационной камерой энергии квантов фотонного излучения, излучаемых радионуклидом, в токовый сигнал пропорциональный активности радионуклида. Токовый сигнал преобразуется в цифровой код и передается на БУОД. Программное обеспечение, встроенное в БУОД, переводит код в значение активности и отображает его на дисплее.
Дозкалибратор имеет библиотеку градуировок для радионуклидов. Измерение активности других радионуклидов проводится в соответствии с утвержденными методиками выполнения измерений.
Встроенный микропроцессор сохраняет в памяти коэффициенты, введенные при градуировке, выполняет входные команды, вводимые клавишами на передней панели, вычисляет значения активности по данным от измерительного блока и погрешность измерения.

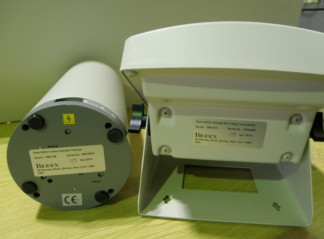

Общий вид дозкалибратора представлен на рисунке 1, место пломбирования от несанкционированного доступа представлено на рисунке 2.
Место
пломбирования
Щ
Рисунок 2 - Место пломбирования от несанкционированного доступа
Дозкалибратор имеет программное обеспечение (ПО) «Atomlab 500 Firmware». ПО включает в себя: программу самодиагностики и калибровки; автоматическую коррекцию результатов с определением и вычитанием фона; контроль и мониторинг работы ионизационной камеры; отображение информации на дисплее блока управления; обеспечение работы измерительного блока с ионизационной камерой; обеспечение работы счётчика контроля загрязнённости; формирование отчетов.
ПО является неизменным, отсутствуют средства для программирования или изменения его юридически значимых функций.
Преднамеренное вмешательство в программное обеспечение дозкалибратора невозможно без разрушения его конструкции. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Atomlab 500 firmware |
| Номер версии (идентификационный номер) ПО | DisplayModule Firmware version 1.33 PC104 Firmware version 1.01 Dose calibrator Firmware version 1.00.03/1.00.02 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики дозкалибратора
| Наименование характеристики | Значение |
| Диапазон измерений активности радионуклидов, Бк: по Cs-131 по Lu-177 | от 3107 до 1,85 • 1012 от 3107 до 1,11 1012 |
| Пределы допускаемой относительной погрешности измерений активности радионуклидов, % | ±5 |
| Наименование характеристики | Значение |
| Системная линейность активности, %, не более | 2 |
| Нестабильность за 24 ч непрерывной работы, %, не более | 1 |
Таблица 3 - Основные технические характеристики дозкалибратора ATOMLAB 500+
| Наименование характеристики | Значение |
| Питание осуществляется от сети переменного тока: | |
| - напряжение, В | от 187 до 242 |
| - частота, Гц | от 47 до 53 |
| Мощность, потребляемая дозкалибратором, В А, не более | 150 |
| Габаритные размеры, мм, не более: - ИК (диаметрхвысота) - БУОД (длинахширинахвысота) | 152,5x393,7 166x243x316 |
| Масса, кг, не более: | |
| - ИК | 17,3 |
| - БУОД | 2,9 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре +20 °С, без конденсации влаги, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 4000 |
наносится на титульный лист руководства по эксплуатации Т-436/04 РЭ типографским способом, а также в виде наклейки на корпус дозкалибратора.
Комплект поставки дозкалибратора ATOMLAB 500+ приведен в таблице 4.
Таблица 4 - Комплектность дозкалибратора ATOMLAB 500+
| Наименование | Обозначение | Количество |
| Дозкалибратор ATOMLAB 500+ в составе: | Код ТН ВЭД 9030 10 000 0 | 1 шт. |
| Блок управления и обработки данных (БУОД) | 1 шт. | |
| Ионизационная камера | - | 1 шт. |
| Соединительный кабель | - | 2 шт. |
| USB-кабель | - | 2 шт. |
| Силовой кабель | - | 1 шт. |
| Держатель для флакона | - | 1 шт. |
| Документация в составе: | ||
| Руководство по эксплуатации | Т-436/04 РЭ | 1 экз. |
| Паспорт | Т-435/04 ПС | 1 экз. |
| Методика поверки | 651-17-031 МП | 1 экз. |
| Программное обеспечение «Atomlab 500 Firmware» | 1 к-т | |
| Свидетельство о поверке | - | 1 шт. |
осуществляется по документу 651-17-031 МП «Дозкалибратор ATOMLAB 500+. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.03.2018 г.
Основные средства поверки:
- радиометры РИС-А1-Э «Дозкалибратор» регистрационный № в ФИФ 37683-08 или спектрометрические установки в соответствии с ГОСТ 8.033-96, интегральная нелинейность не более 0,05 %, основная относительная погрешность измерений активности ±4,0 %;
131 177 7 12
- растворы радионуклидов Cs; Lu активностью 10 - 10 Бк в соответствии с ГОСТ 8.033-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозкалибратору ATOMLAB 500+
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28031-89 Камеры ионизационные для радиоизотопных приборов. Общие технические требования
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
