Государственный реестр средств измерений

Преобразователи ПАД, ПДД, 71943-18

71943-18
Преобразователи ПАД, ПДД (далее - преобразователи) предназначены для измерений абсолютного давления и перепада давления сред и преобразования значений давления в цифровой, аналоговый и релейный выходные сигналы.
Карточка СИ
Номер в госреестре 71943-18
Наименование СИ Преобразователи
Обозначение типа СИ ПАД, ПДД
Изготовитель ОАО "Пирамида", г.Смоленск
Год регистрации 2018
Срок свидетельства 27.07.2024
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи ПАД, ПДД (далее - преобразователи) предназначены для измерений абсолютного давления и перепада давления сред и преобразования значений давления в цифровой, аналоговый и релейный выходные сигналы.

Описание

Принцип действия преобразователей основан на преобразовании прогиба упругого чувствительного элемента первичных преобразователей, возникающего в результате воздействия на него давления контролируемой среды, в выходные электрические и релейные сигналы, пропорциональные величине измеряемого давления. В процессе деформации чувствительного элемента происходит перемещение связанного с ним плунжера дифференциально-трансформаторного преобразователя. Перемещение плунжера вызывает изменение взаимоиндуктивности обмоток дифференциально-трансформаторного преобразователя, в результате чего в его вторичных обмотках появляется переменное напряжение, пропорциональное перемещению плунжера, которое подаётся на вход вторичного преобразователя (прибора ПДВ), на выходе которого преобразуется в цифровой, аналоговый и релейный выходные сигналы.

Преобразователи ПАД применяются для измерений абсолютного давления, преобразователи ПДД - дифференциального давления. В состав преобразователя входят первичный преобразователь и прибор ПДВ с электрическим или релейным выходным сигналом. В преобразователях абсолютного давления используется первичный преобразователь ПДА соответствующего исполнения, в преобразователях дифференциального давления используется первичный преобразователь ППД соответствующего исполнения.

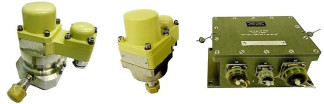

Общий вид преобразователей, места пломбировки и места нанесения знака утверждения типа представлены на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Верхние пределы измерений абсолютного давления, МПа

0,4; 0,6; 1,0; 1,6; 4,0; 6,0; 10; 16; 25; 40

Верхние пределы измерений перепада давления, МПа

0,016; 0,025; 0,04; 0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1,0; 2,5; 6,3; 10

Нижний предел измерений, МПа:

-    абсолютного давления

-    перепада давления

от 0 до 0,4 от 0 до 0,016

Пределы допускаемой основной приведенной погрешности:

-    для преобразователей с ВПИ* св. 25 кПа

-    для преобразователей ПДД с ВПИ ниже или равным 25 кПа

±1 % от ВПИ ±1,5 % от ВПИ

Предел дополнительной приведенной погрешности преобразователей, вызванной изменением температуры окружающего воздуха на каждые 10 °C, не более

0,1 % от ВПИ

Выходные сигналы:

- постоянного тока, мА

от 4 до 20

- напряжения постоянного тока, В

от 0 до 10 от 0 до 5

* ВПИ - верхний предел измерений

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Напряжение питания постоянного тока, В

27,0±2,7

Потребляемая мощность, Вт, не более

10

Масса преобразователей, кг, не более

-ПДА

4,5

-ппд

15

-пдв

2,6

Г абаритные размеры, мм, не более

-ПДА

170x120x198

-ппд

245x185x210

-пдв

206x150x96

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +55

- относительная влажность воздуха, %

от 0 до 98

(при температуре от +23 до +27 °C)

- атмосферное давление, кПа

от 86 до 106

Знак утверждения типа

наносится на корпус преобразователей и на титульный лист паспорта типографским способом.

Комплектность

Комплектность преобразователей приведена в таблице 3

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Преобразователь

1 шт.

Заглушка

1 шт.

Комплект эксплуатационной документации

1 шт.

Методика поверки

1 шт.

Поверка

осуществляется по документу АМИЕ.406222.005 Д65 «Инструкция. Преобразователи ПАД, ПДД. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 26.10.2017 г. Основные средства поверки:

рабочие эталоны 3-го разряда по ГОСТ 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик преобразователей с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

АМИЕ.406222.005 ТУ Преобразователи ПАД. Технические условия
