| Номер в госреестре | 71947-18 |
| Наименование СИ | Счетчики частиц в жидкости |
| Обозначение типа СИ | ОПТИЗ-Л-01 |
| Изготовитель | ООО "Гидравлические Комплексные Системы", г.Тверь |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики частиц в жидкости ОПТИЗ-Л-01 (далее - счетчик) предназначены для измерений количества частиц механических примесей в топливах, маслах, гидравлических, технологических и других неагрессивных к материалам устройства жидкостях.
Принцип работы счетчика основан на измерении ослабления оптического излучения. Частицы в жидкости, проходя через освещенную проточную измерительную ячейку, затеняют фотоприемник. Соотношение площадей освещенной и затененной областей пересчитывается в размер частицы, а количество последовательных затенений фотоприемника определяет количество частиц. Результаты измерений представляются в соответствии с требованиями ГОСТ 17216-2001, ISO 4406:1999, NAS 1638, SAE AS 4059E, ISO 11218:2017 в виде цифровых значений счетной концентрации частиц по размерам.
Конструктивно счетчик выполнен в виде моноблока с дисплеем. В моноблоке размещены: оптическая часть, проточная измерительная ячейка и микроконтроллер. Основные элементы оптической части: источник света (светодиод), фокусирующая система, фотоприемник. Прокачка пробы через измерительную ячейку осуществляется внешним источником расхода. Микроконтроллер преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Счетная концентрация частиц в жидкости рассчитывается программно относительно объема измерительной ячейки. Вывод результатов измерений осуществляется на дисплей и аналоговые выходы счетчика от 4 до 20 мА, от 0 до 10 В, а также на внешнее устройство через интерфейсы связи.
Питание счетчиков от источника постоянного тока.
По способу эксплуатации счетчик может быть переносной или стационарный.
Счетчик имеет несколько исполнений в зависимости от типа измеряемой жидкости, способа подсоединения, наличия дополнительных датчиков обводненности и температуры. Структура обозначения исполнения счетчика:
Счетчик частиц в жидкости ОПТИЗ-Л-01-Х-ХХ-Х
Тип жидкости:_
М - жидкости на минеральной и синтетической основах (АМГ-10, 7-50С-3 и пр.), нефтепродукты (керосин, бензин, реактивное топливо и пр.)
С - жидкости на основе эфиров фосфорной кислоты (НГЖ, Скайдрол (Skydrol),
Хайджет (HyJet) и пр.), агрессивные жидкости Тип присоединения:
П1 - Minimess 16x2 П2 - 1/4"
Наличие дополнительных датчиков:
Д - имеются Б - отсутствуют

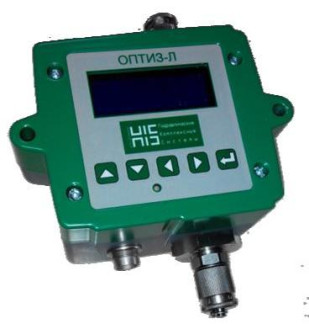

Внешний вид счетчика и схема его пломбировки от несанкционированного доступа приведены на рисунке 1.
Счетчик имеет встроенное программное обеспечение (ПО), разработанное ООО «Гидравлические Комплексные Системы». Основные функции ПО: обработка сигналов с фотоприемника, вывод результатов на дисплей и аналоговые выходы, хранение и передача их на внешнее устройство, а также управление работой счетчика.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ОПТИТЗ-Л-01 |
| Номер версии (идентификационный номер) ПО | не ниже 1.9 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики счетчика приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пороговые значения измерительных каналов, мкм: - по ГОСТ 17216-2001 - по ISO 4406:1999, SAE AS 4059E - по NAS 1638, ISO 11218:2017 | 2; 5; 10; 25; 50; 100 4; 6; 14; 21; 38; 70 5; 15; 25; 50;100 |
| Диапазон измерений количества частиц в 100 см жидкости | от 5 до 4000000 |
| Пределы допускаемой приведенной* основной погрешности измерений количества частиц в поддиапазоне измерений от 5 до 300 включ. частиц в 100 см3 жидкости, % | ±25 |
| Пределы допускаемой относительной основной погрешности измерений количества частиц в поддиапазоне св. 300 до 4000000 частиц в жидкости в 100 см3, % | ±25 |
| Нормальный диапазон температур анализируемой жидкости, °С | от +5 до +50 |
| Пределы допускаемой дополнительной приведенной (относительной) погрешности измерений количества частиц в жидкости при изменении температуры жидкости на каждые 5 °С относительно диапазона нормальных температур, %/Dt | ±0,1 |
| Собственный шум, импульсов/мин, не более | 2 |
| Наименование характеристики | Значение |
| Продолжительность единичного измерения, с | от 10 до 3600 |
| * Приведенная погрешность измерений количества частиц в жидкости нормирована относительно верхней границы поддиапазона измерений. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | от 12 до 36 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 190 145 85 |
| Масса, кг, не более | 1,5 |
| Рабочие условия измерений жидкости: - температура жидкости, °С - кинематическая вязкость, сСт, не более - объемный расход, см3/мин | от +5 до +80 1000 от 20 до 400 |
| Рабочие условия применения счетчика: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от -10 до +40 90 от 84 до 106,7 |
наносится на лицевую поверхность счетчика в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность счетчика приведена в таблице 4.
Таблица 4 - Комплектность счетчиков частиц ОПТИЗ-Л-01
| Наименование | Обозначение | Количество |
| Счетчик частиц в жидкости | 0ПТИЗ-Л-01-Х-ХХ-Х | 1 шт. |
| Кабель электропитания, 1,5 м | - | 1 шт. |
| Ноутбук | - | 1 шт. |
| Преобразователь | USB-RS485 | 1 шт. |
| Преобразователь | USB-CAN | 1 шт. |
| Программное обеспечение | h-link | 1 шт. |
| Регулятор потока | - | 1 шт. |
| Дроссель | - | 1 шт. |
| Фильтр | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | СБГА.701.00.000 РЭ | 1 экз. |
| Паспорт | СБГА.701.00.000 ПС | 1 экз. |
| Методика поверки | МП-640-035-17 | 1 экз. |
осуществляется по документу МП-640-035-17 «Инструкция. Счетчик частиц в жидкости ОПТИЗ-Л-01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.09.2017 г. Основные средства поверки:
- государственный рабочий эталон единицы размера частиц в диапазоне значений от 0,01
12 3
до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 10 дм , массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.
приведены в руководстве по эксплуатации СБГА.701.00.000 РЭ.
ГОСТ 17216-2001 Чистота промышленная. Классы чистоты жидкостей ГОСТ 31247-2004 Чистота промышленная. Определение загрязнения пробы жидкости с помощью автоматических счетчиков частиц
ГОСТ 8.606-20012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов
СБГА.701.00.000 ТУ Счетчик частиц в жидкости ОПТИЗ-Л-01. Технические условия
