| Номер в госреестре | 71950-18 |
| Наименование СИ | Течеискатели лазерные |
| Обозначение типа СИ | SF6 LaserGasTest |
| Изготовитель | Общество с ограниченной ответственностью «Специальные технологии» (ООО «Специальные технологии»), г. Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Течеискатели лазерные SF6 LaserGasTest (далее - течеискатели) предназначены для измерений объемной доли гексафторида серы (элегаза) в воздухе.
Принцип действия течеискателей - оптико-акустический, основан на поглощении молекулами гексафторида серы лазерного излучения на длине волны 10,6 мкм.
Течеискатели являются переносными приборами, состоящими из основного блока и пульта управления. Основной блок выполнен в виде герметичного ударопрочного чемодана, снабженного плечевым ремнем для переноски. Отбор пробы анализируемого воздуха осуществляется принудительно с помощью встроенного в основной блок насоса. На пульт управления может быть установлен гибкий или телескопический пробоотборник.

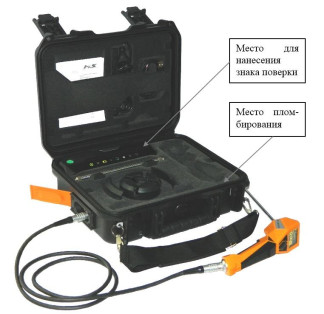

Общий вид течеискателей, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Течеискатели имеют встроенное программное обеспечение (ПО), которое состоит из ПО основного блока и ПО пульта управления.
ПО основного блока осуществляет следующие функции:
- расчет объемной доли гексафторида серы;
- передачу результатов измерений по интерфейсу цифровой связи;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль звуковой сигнализации.
ПО пульта управления осуществляет следующие функции:
- реализует интерфейс пользователя при работе с течеискателем с помощью экранного меню и кнопок управления, расположенных на пульте управления;
- получает результаты измерений по интерфейсу цифровой связи с основным блоком;
- обеспечивает визуальный вывод измеренных данных о концентрации гексафторида серы;
- при выборе пользователем соответствующих элементов графического интерфейса реализует возможности сервисных функций, таких как светодиодная подсветка, формирование звукового сигнала, интенсивность которого пропорциональна измеренной концентрации гексафторида серы;
- предоставляет информацию в буквенно-цифровом виде о состоянии течеискателя, его серийном номере и версиях встроенного ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| ПО основного блока | ПО пульта управления | |
| Идентификационное наименование ПО | bl mainboard | bl hht |
| Номер версии (идентификационный номер) ПО | не ниже v170817 | не ниже v161207 |
| Цифровой идентификатор ПО | 4F7DFDD0 | 8D9CF4F3 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 | CRC32 |
Метрологические и технически характеристики
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли гексафторида серы, млн-1 | от 0 до 100 включ. св. 100 до 1000 |
| Пределы допускаемой приведенной основной погрешности измерений объемной доли гексафторида серы, млн-1, в диапазоне от 0 до 100 млн-1 включ. | ±15 |
| Пределы допускаемой относительной основной погрешности измерений объемной доли гексафторида серы, %, в диапазоне св. 100 до 1000 млн-1 | ±25 |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 0С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Нормальные условия измерений »-» о/"ч -температура окружающей среды, С | от +18 до +22 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 1 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 225±38 |
| - частота переменного тока, Гц | 55±8 |
| Потребляемая мощность, В • А | 90 |
| Время установления показаний, мин, не более | 1 |
| Габаритные размеры, мм, не более | |
| - высота | 170 |
| - ширина | 330 |
| - длина | 370 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность окружающей среды, % | от 0 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 3098 |
наносится на титульный лист руководства по эксплуатации и паспорта (типографским методом), а также на этикетку, расположенную в основном блоке на внутренней стороне крышки отсека для аксессуаров течеискателя (типографским методом).
Таблица 4 - Комплектность течеискателя
| Наименование | Обозначение | Количество |
| Основной блок | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Г ибкий пробоотборник | - | 1 шт. |
| Телескопический пробоотборник | - | 1 шт. |
| Соединительный кабель СТЛР.01.01.904 | - | 1 шт. |
| Наушники | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Кабель USB A-B | - | 1 шт. |
| Пинцет | - | 1 шт. |
| Фильтр сменный | - | 4 шт. |
| Плечевой ремень для переноски | - | 1 шт. |
| Методика поверки | МП-242-2191-2018 | 1 экз. |
| Руководство по эксплуатации | СТЛР.421515.020 РЭ | 1 экз. |
| Паспорт | СТЛР.421515.020 ПС | 1 экз. |
осуществляется по документу МП-242-2191-2018 «ГСИ. Течеискатели лазерные SF6 LaserGasTest. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 20 февраля 2018 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификации ГГС-Р, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15;
- стандартный образец состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-2), ГСО 10532-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на течеискатель, как показано на рисунке 1.
приведены в эксплуатационных документах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
