| Номер в госреестре | 71955-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. Роль внешней изоляции выполняет опорная фарфоровая покрышка, заполненная внутри трансформаторным маслом.
Трансформаторы изготовлены в исполнениях ТФНД-35М, ТФНД-110М, ТФНД-110М-П, отличающихся друг от друга номинальным напряжением, номинальной силой первичного и вторичного токов, значениями номинальной вторичной нагрузки.

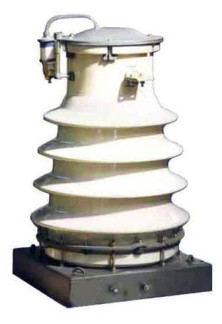

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
| Таблица 1 - Метрологические характе | ристики | ||
| Наименование характеристики | Значение | ||
| Исполнение трансформатора | ТФНД-35М | ТФНД-110М | ТФНД-mM-n |
| Заводской номер | 1769, 1779, 2024, 2048 | 12632, 12925 | 5015 |
| Номинальное напряжение, кВ | 35 | 110 | 110 |
| Номинальный первичный ток, А | 100 | 300 | 1000 |
| Номинальный вторичный ток, А | 5 | 5 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 30 | 20 |
| Номинальная частота, Гц | 50 | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 1769, 1779, 2024, 2048) | ТФНД-35М | 4 шт. |
| Трансформатор тока (заводские номера: 12632, 12925) | ТФНД-110М | 2 шт. |
| Трансформатор тока (заводские номера: 5015) | ТФНД-110М-П | 1 шт. |
| Трансформатор тока ТФНД-35М. Паспорт | - | 4 экз. |
| Трансформатор тока ТФНД-110М. Паспорт | - | 2 экз. |
| Трансформатор тока ТФНД-110M-П. Паспорт | - | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 14 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
