| Номер в госреестре | 71956-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-110-УХЛ1 |
| Изготовитель | ОАО "Раменский электротехнический завод "Энергия", г.Раменское |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТБМО-110-УХЛ1 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки подключены к клеммам, размещенным в контактной коробке на баке трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

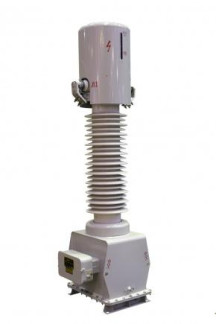

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток, А | 200 |
| Номинальный вторичный ток, А | 1 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 2 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 1380, 1402, 1423, 675, 751, 753, 452, 616, 633, 639, 750, 778, 781, 785, 1343, 1352, 1378, 1397, 1422, 1425, 1475, 2547, 645, 673, 679) | ТБМО- 110-УХЛ1 | 25 шт. |
| Трансформатор тока ТБМ0-110-УХЛ1. Паспорт | - | 25 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-110-УХЛ1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
