| Номер в госреестре | 71957-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы изготовлены в исполнениях ТФЗМ 110Б-1 У1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, отличающихся друг от друга номинальной силой первичного и вторичного токов, значениями номинальной вторичной нагрузки.

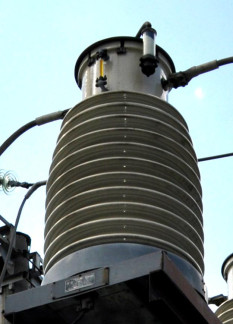

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
| Таблица 1 - Метрологические характе | ристики | |||
| Наименование характеристики | Значение | |||
| Исполнение трансформатора | ТФЗМ 110Б-1 У1 | ТФ | Е>ЗМ 110Б-1 | У1 |
| Заводской номер | 39847 | 9244, 9187, 9198, 9095, 9080, 9097 | 10535, 10536 | 9763, 10162, 10170 |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 | 126 |
| Номинальный первичный ток, А | 300 | 750 | 1000 | 2000 |
| Номинальный вторичный ток, А | 5 | 1 | 1 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 | 0.5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 20 | 20 | 20 |
| Номинальная частота, Гц | 50 | 50 | 50 | 50 |
Окончание таблицы 1
| Наименование характеристики | Значение | ||
| Исполнение трансформатора | ТФЗМ 110Б-Ш У1 | ||
| Заводской номер | 2267, 3071, 2264, 2271, 2266, 2282 | 616, 925, 921 | 8744, 8726, 8730 |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 |
| Номинальный первичный ток, А | 1000 | 750 | 750 |
| Номинальный вторичный ток, А | 1 | 1 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 | 20 | 20 |
| Номинальная частота, Гц | 50 | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 39847) | ТФЗМ 110Б-1 У1 | 1 шт. |
| Трансформатор тока (заводские номера: 9763, 10162, 10170, 10535, 10536, 9244, 9187, 9198, 9095, 9080, 9097) | ТФЗМ 110Б-П У1 | 11 шт. |
| Трансформатор тока (заводские номера: 616, 921, 925, 2264, 2266, 2267, 2271, 2282, 3071, 8726, 8730, 8744) | ТФЗМ 110Б-Ш У1 | 12 шт. |
| Трансформатор тока ТФЗМ 110Б-[ У1. Паспорт | - | 1 экз. |
| Трансформатор тока ТФЗМ 110Б-П У1. Паспорт | - | 11 экз. |
| Трансформатор тока ТФЗМ 110Б-Ш У1. Паспорт | - | 12 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
