Манометр деформационный показывающий 100FIA44A21C, 71966-18

71966-18
Манометр деформационный показывающий 100FIA44A21C (далее по тексту - манометр) предназначен для измерений избыточного давления, установлен на станции управления противовыбросовым оборудованием в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8».
Карточка СИ
Номер в госреестре 71966-18
Наименование СИ Манометр деформационный показывающий
Обозначение типа СИ 100FIA44A21C
Изготовитель "NL Shaffer", США
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Манометр деформационный показывающий 100FIA44A21C (далее по тексту - манометр) предназначен для измерений избыточного давления, установлен на станции управления противовыбросовым оборудованием в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8».

Описание

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

Корпус манометра изготовлен из нержавеющей стали.

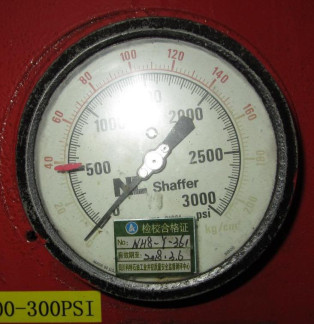

Общий вид манометра представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Наименование характеристики

Значение

характеристики

Диапазон измерений давления:

-    кг/см2

-    psi

-    МПа

от 0 до 210 от 0 до 3000 от 0 до 21

Класс точности

2,5

Пределы основной допускаемой приведенной (к диапазону измерений) погрешности, %

±2,5

Вариация показаний, %

2,5

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % /10 °С

±0,8

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от -40 до +60 80

от 84 до 106,7

Габаритные размеры (диаметр шкалы х глубина), мм

110 х 80

Масса, кг

0,3

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность

Наименование

Количество

Манометр деформационный показывающий 100FIA44A21C

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки: манометры грузопоршневые МП-2,5; МП-600 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 58794-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к манометру деформационному показывающему 100FIA44A21C

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.11.2024
