| Номер в госреестре | 71967-18 |
| Наименование СИ | Манометр деформационный показывающий |
| Обозначение типа СИ | 40-400-6000 |
| Изготовитель | "Noshok, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометр деформационный показывающий 40-400-6000 (далее по тексту - манометр) предназначен для измерений избыточного давления и установлен в системе управления противовыбросового оборудования ПВО в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8».
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

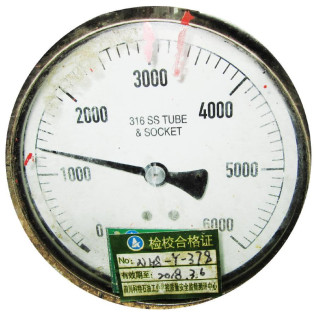

Материал изготовления корпуса манометра и трубки Бурдона - нержавеющая сталь. Общий вид манометра представлен на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, - psi - МПа | от 0 до 6000 от 0 до 41 |
| Класс точности | 1,0 |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности, % | ±1,0 |
| Вариация показаний, % | 1,0 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % /10 °С | ±0,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +60 80 от 84 до 106,7 |
| Г абаритные размеры (диаметр х глубина), мм | 101 х 51 |
| Масса, кг | 0,3 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Манометр деформационный показывающий 40-400-6000 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП-2,5; МП-600 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 58794-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к манометру деформационному показывающему 40-400-6000
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
