Манометры деформационные показывающие 25-310-5000, 71968-18

Манометры деформационные показывающие 25-310-5000 (далее по тексту - манометры) предназначены для измерений избыточного давления и установлены на гидравлической силовой установке в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8».

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	71968-18
Наименование СИ	Манометры деформационные показывающие
Обозначение типа СИ	25-310-5000
Изготовитель	"Noshok, Inc.", США
Год регистрации	2018
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

Корпус манометров изготовлен из латуни, заполнен глицерином и оснащен защитным латунным диском.

Трубка Бурдона изготовлена из нержавеющей стали марки 316.

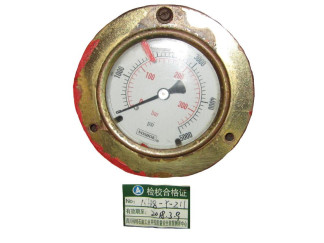

Общий вид манометра представлен на рисунке 1.

Технические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений давления: - бар - psi - МПа	от 0 до 340 от 0 до 5000 от 0 до 34
Класс точности	1,5
Пределы основной допускаемой приведенной (к диапазону измерений) погрешности, %	1,5
Вариация показаний, %	1,5
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С	±0,8
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от -40 до +60 80 от 84 до 106,7
Габаритные размеры (диаметр х глубина), мм	63 х 60
Масса, кг	0,3

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность

Наименование	Количество
Манометр деформационный показывающий 25-310-5000	2 шт.
Паспорт	2 экз.

Поверка

осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр грузопоршневой МП-600 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 58794-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
