| Номер в госреестре | 71970-18 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | серии APPA 150 |
| Изготовитель | "APPA Technology Corporation", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи электроизмерительные (далее - клещи) серии APPA 150 предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, активной мощности, коэффициента мощности, коэффициента гармоник и действующего значения гармоник, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике, с помощью ферромагнитного сердечника с закрепленным на нем датчиком и дальнейшего преобразования аналогового сигнала в цифровую форму. В режимах измерения напряжения, сопротивления, емкости происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем. Измерение мощности представляет собой математическую обработку результатов измерения напряжения и силы тока.
Клещи представляют собой портативные электроизмерительные приборы с питанием от батарей, выполненные в пластиковом корпусе. На передней панели имеются кнопки управления и навигации по меню, гнезда для подключения измерительных проводов, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую и линейную шкалу, меню функций, индикаторы режимов измерения и индикаторы единиц измерения. У клещей имеется светодиодная подсветка зоны измерений и индикатор фазного напряжения. На задней панели клещей расположен отсек для батарей питания.
Модели отличаются набором измерительных функций, габаритными размерами, диаметром охвата провода.

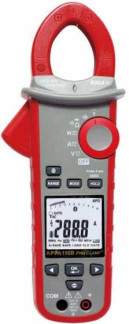

Внешний вид клещей, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На клещи не предусмотрено нанесение пломб.
отсутствует.
Метрологические характеристики представлены в таблицах 1 - 13.
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения постоянного тока для всех моделей
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой абсолютной погрешности, В |
| 100 | 0,01 | ±(0,007 -иизм+2 • k) |
| 1000 | 0,1 | |
| Примечание иизм - измеренное значение напряжения постоянного тока, В. При измерении значения напряжения менее 1000 k, дополнительная погрешность составляет ±6k. | ||
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока для всех моделей_
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой абсолютной погрешности, В | Диапазон частот, Гц |
| 100 | 0,01 | ±(0,0ГиШм+5*) | от 50 до 500 |
| 1000 | 0,1 | ||
| Примечание иизм - измеренное значение напряжения переменного тока, В. При измерении значения напряжения менее 1000 k, дополнительная погрешность составляет ±3k. | |||
Таблица 3 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
| Модели | Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой абсолютной погрешности, А |
| APPA 156, APPA 156В | 100 | 0,01 | ±(0,015Тизм+0,2) |
| 600 | 0,1 | ±(0,015аизм+5^) | |
| APPA 158, APPA 158В | 100 | 0,01 | ±(0,015Тизм+0,2) |
| 1000 | 0,1 | ±(0,015аизм+5^) | |
| Примечание 1изм - измеренное значение силы постоянного тока, А. * При измерении силы тока менее 1000 k, дополнительная погрешность составляет ±5k. | |||
Таблица 4 - Метрологические характеристики клещей в режиме измерений силы переменного тока
| Модели | Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой абсолютной погрешности, А | Диапазоны частот, Гц |
| APPA 155, APPA 155В, APPA 156, APPA 156В | 100 | 0,01 | ±(0,015-1изм+5'к) | от 50 до 60 |
| ±(0,02-1изм+5'к) | св. 60 до 400 | |||
| 600 | 0,1 | ±(0,015-1изм+5-к) | от 50 до 60 | |
| ±(0,02-1изм+5'к) | св. 60 до 400 | |||
| APPA 157, APPA 157В, APPA 158, APPA 158В | 100 | 0,01 | ±(0,015-1изм+5'к) | от 50 до 60 |
| ±(0,02-1изм+5-к) | св. 60 до 400 | |||
| 1000 | 0,1 | ±(0,015-1изм+5'к) | от 50 до 60 | |
| ±(0,02-1изм+5'к) | св. 60 до 400 | |||
| Примечание 1изм - измеренное значение силы переменного тока, А. Минимальное значение измеряемой силы тока 0,1 А. При измерении силы тока менее 1000 k, дополнительная погрешность составляет ±5k. | ||||
Таблица 5 - Метрологические характеристики клещей в режиме измерений сопротивления постоянному току для всех моделей_
| Верхний предел диапазона измерений, Ом | Значение единицы младшего разряда к, Ом | Пределы допускаемой абсолютной погрешности, Ом |
| 1000 | 0,1 | ±(0,01Кизм+5к) |
| 1104 | 1 | |
| 1105 | 10 | |
| Примечание Яизм - измеренное значение сопротивления постоянному току, Ом. | ||
Таблица 6 - Метрологические характеристики клещей в режиме измерений активной мощности (постоянной/ переменной)_
| Модели | Верхний предел диапазона измерений, кВт | Значение единицы младшего разряда к, кВт | Пределы допускаемой абсолютной погрешности, кВт |
| APPA 155, APPA 155В, APPA 156, APPA 156В | 10 | 0,001 | Максимальная суммарная погрешность измерения напряжения и силы тока |
| 100 | 0,01 | ||
| 600 | 0,1 | ||
| APPA 157, APPA 157В, APPA 158, APPA 158В | 10 | 0,001 | |
| 100 | 0,01 | ||
| 1000 | 0,1 | ||
| Примечание При измерении мощности менее 1 кВт, дополнительная погрешность составляет ±10к. | |||
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 1 | 0,01 | ±5к |
| Примечание Для моделей APPA 155, APPA 155В, APPA 157, APPA 157В при измерении коэффициента мощности переменного тока менее 100 А, дополнительная погрешность составляет ±3k. | ||
| Таблица 8 - Метрологические характеристики клещей в гармоник для всех моделей | режиме измерений коэффициента | |
| Верхний предел диапазона измерений, % | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности |
| 100 | 0,1 | ±(0,03Хизм+10к) |
Таблица 9 - Метрологические характеристики клещей в режиме измерений действующего значения гармоник для всех моделей_
| Верхний предел диапазона измерений, % | Значение единицы младшего разряда k, % | № гармоник | Пределы допускаемой абсолютной погрешности, % | Диапазон частот, Гц |
| 100 | 0,1 | от 1 до 12 | ±(0,05-Хизм+10-к) | от 45 до 65 |
| от 13 до 25 | ±(0,1Хизм+10к) | |||
| Примечание Хизм - измеренное значение гармоники, %. Минимальное измеряемое значение напряжения 10 Вскз, силы тока 10 Аскз. | ||||
Таблица 10 - Метрологические характеристики клещей в режиме измерений электрической ёмкости для всех моделей
| Верхний предел диапазона измерений, мкФ | Значение единицы младшего разряда к, мкФ | Пределы допускаемой абсолютной погрешности, мкФ |
| 4 | 0,001 | ±(0,019Сизм+8к) |
| 40 | 0,01 | |
| 400 | 0,1 | |
| 4000 | 1 | |
| Примечание Сизм - измеренное значение электрической ёмкости, мкФ. | ||
| Верхний предел диапазона измерений, Гц | Значение единицы младшего разряда k, Гц | Пределы допускаемой абсолютной погрешности, Гц |
| 100 | 0,01 | ±(0,005^+3*) |
| 1000 | 0,1 | |
| 1104 | 1 |
Примечание
Ризм - измеренное значение частоты, Гц.
Минимальное значение измеряемой частоты 20 Гц.
Минимальное значение напряжения (чувствительность) при измерении частоты напряжения переменного тока:
- 10 Вскз в диапазоне измерений до 100 В не вкл.;
- 100 Вскз в диапазоне измерений от 100 В до 1000 В.
Минимальное значение силы тока (чувствительность) при измерении частоты силы переменного тока:
- 10 Аскз в диапазоне измерений до 100 А не вкл.;
- 100 Аскз в диапазоне измерений от 100 А до верхнего предела._
Таблица 12 - Метрологические характеристики клещей в режиме измерений температуры
| Модели | Диапазон измерений, °С | Значение единицы младшего разряда k, °С | Пределы допускаемой абсолютной погрешности, °С |
| APPA 158, APPA 158B | от -50 до 400 | 0,1 | ±(0,0Иизм+3 °С) |
| св. 400 до 1000 | 1 | ||
| Примечание 1:изм - измеренное значение температуры, °С. Погрешность термопреобразователя не учитывается. | |||
Таблица 13 - Масса, габаритные размеры и условия эксплуатации
Значение характеристики
Наименование характеристики
APPA 155, APPA 155В, APPA 156, APPA 156В
APPA 157, APPA 157В, APPA 158, APPA 158В
Габаритные размеры, мм, ширинахдлинах глубина_
103x243x55
103x258x55
Диаметр охвата, мм
33
40
Масса, г, не более
540
600
Элементы питания
1,5 Вх6
У словия эксплуатации
| Нормальные условия (измерений) | Предельные условия (измерений) | ||
| температура окружающего воздуха, °С | относительная влажность воздуха, %, не более | температура окружающего воздуха, °С | относительная влажность воздуха, %, не более |
| от +18 до +28 | 80 | от 0 до +30 | 80 |
| св. +30 до +40 | 75 | ||
| св. +40 до +50 | 45 | ||
наносится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 14.
Таблица 14 - Комплектность клещей
| Наименование и обозначение | Количество, шт. | Примечание |
| Клещи | 1 | |
| Руководство по эксплуатации | 1 | |
| Элементы питания | 6 | |
| Измерительные провода | 2 | |
| Мягкий футляр | 1 | |
| Термопара К-типа | 1 | только для моделей APPA 158, APPA 158B |
| Методика поверки ПР-16-2018МП | 1 |
осуществляется по документу ПР-16-2018МП «Клещи электроизмерительные серии APPA 150. Методика поверки», утвержденному АО «ПриСТ» 27 апреля 2018 г.
Основные средства поверки:
- калибратор многофункциональный Б1ике 5520A (Г осреестр № 51160-12);
- усилитель тока Б1ике 52120A (Госреестр № 61033-15);
- катушка для калибровки бесконтактных измерителей тока Б1ике 5500A/C0IL (Госреестр № 61596-15);
- калибратор переменного тока «Ресурс-К2» (Госреестр № 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к клещам электроизмерительным серии APPA 150
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
