Манометры деформационные показывающие E6KP-B-GF, 71976-18

71976-18
Манометры деформационные показывающие E6KP-B-GF (далее - манометры) предназначены для измерений избыточного давления жидкости, пара и газа, установленные на линии управления противовыбросового оборудования (ПВО) и на регуляторе давления на диверторе в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8».
Карточка СИ
Номер в госреестре 71976-18
Наименование СИ Манометры деформационные показывающие
Обозначение типа СИ E6KP-B-GF
Изготовитель "McDaniel Controls Inc.", США
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Манометры деформационные показывающие E6KP-B-GF (далее - манометры) предназначены для измерений избыточного давления жидкости, пара и газа, установленные на линии управления противовыбросового оборудования (ПВО) и на регуляторе давления на диверторе в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8».

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Под воздействием измеряемого давления свободный конец измерительной пружины перемещается и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.

Корпус и манометрическая пружина манометров изготавливаются из нержавеющей стали, поэтому манометры устойчивы к коррозионному воздействию измеряемой и окружающей сред.

Для измерений давления в условиях высоких динамических нагрузок и вибраций корпуса манометров заполнены глицерином.

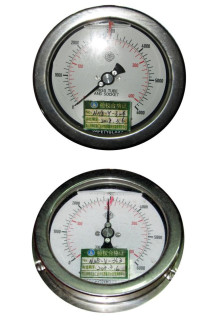

Общий вид манометров представлен на рисунках 1- 2.

Таблица 1 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений, psi

бар

МПа

от 0 до 6000 от 0 до 400 от 0 до 40

Класс точности манометров

2,5

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, %

±2,5

Вариация показаний, не более, %

2,5

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % /10 °С

±0,8

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от 18 до 28 от 30 до 80 от 84 до 106,7

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Г абаритные размеры, мм

Диаметр корпусах диаметр шкалы х глубина

112х100х48

Масса, кг

0,3

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от -40 до +60 до 98 от 84 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки представлен в таблице 3.

Таблица 3

Наименование и условное обозначение

Количество

Манометр

2 шт.

Паспорт

2 экз.

Поверка

осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - манометр грузопоршневой МП-600 (Регистрационный № 58794-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к манометрам деформационным показывающим E6KP-B-GF

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
