| Номер в госреестре | 71978-18 |
| Наименование СИ | Манометры деформационные показывающие |
| Обозначение типа СИ | A6KP-B |
| Изготовитель | "McDaniel Controls Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

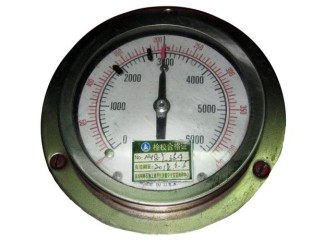

Манометры деформационные показывающие A6KP-B (далее - манометры) предназначены для измерений избыточного давления жидкости, пара и газа, установленные на станции управления противовыбросового оборудования (ПВО), аккумуляторах станции управления противовыбросового оборудования (ПВО), на желтой лебедке, на синей лебедке в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8».
Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Под воздействием измеряемого давления свободный конец измерительной пружины перемещается и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Корпус и манометрическая пружина манометров изготавливаются из нержавеющей стали, поэтому манометры устойчивы к коррозионному воздействию измеряемой и окружающей сред.
отсутствует.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений, psi бар МПа | от 0 до 6000 от 0 до 420 от 0 до 42 |
| Класс точности манометров | 2,5 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % | ±2,5 |
| Вариация показаний, не более, % | 2,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % /10 °С | ±0,8 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 18 до 28 от 30 до 80 от 84 до 106,7 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более Диаметр корпусах диаметр шкалы х глубина | 112х100х48 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 до 98 от 84 до 106,7 |
Знак утверждения типананосится на титульный лист паспорта типографским способом. КомплектностьКомплект поставки представлен в таблице 3. Таблица 3 | |
| Наименование и условное обозначение | Количество |
| Манометр | 4 шт. |
| Паспорт | 4 экз. |
осуществляется по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - манометр грузопоршневой МП-600 (Регистрационный № 58794-14);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к манометрам деформационным показывающим A6KP-B
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
