Приборы для измерений формы и расположения поверхностей вращения iMap-2, iMap-4 и iMap-8, 71979-18

Назначение

Приборы для измерений формы и расположения поверхностей вращения серий iMap-2, iMap-4 и iMap-8 (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей деталей методом измерений отклонений радиус - вектора от вертикальной оси в декартовой системе координат.

Описание средств измерений

Принцип действия прибора основан на ощупывании измерительным наконечником в виде щупа поверхности контролируемой детали. Щуп описывает траекторию действительного профиля исследуемой поверхности.

Приборы состоят из механической части, электронного блока, компьютера с специализированными вычислительными платами и программного обеспечения.

Механическая часть включает в себя: высокоточный поворотный стол с пневматическим или комбинированным (комбинация пневматического и механического подшипника) подшипниками, расположенный на массивном гранитном основании, опциональной системой центрирования и выравнивания деталей по углу, измерительных вертикальных колонн (1 или 2 в зависимости от модификации), горизонтальных консолей, измерительных датчиков, закрепляемых на горизонтальных консолях. Горизонтальные консоли имеют возможность перемещаться как в вертикальном, так и в горизонтальном направлениях.

Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа. В зависимости от диапазонов измерений отклонений от круглости используются щупы двух типов: GT21 и GT31 (табл. 2).

Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещением датчика).

Компьютер с специализированной вычислительной платой позволяет произвести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на печатающее устройство.

Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:

-    Алгоритмическая фильтрация фильтрами Гаусса и 2RC с фазовой коррекцией.

-    Расчёт максимального отклонения профиля.

-    Расчёт отклонений профиля от номинального.

Форма предоставления информации может быть различна: в виде графиков в полярных координатах, таблиц, протоколов.

Приборы серий iMap-2 (рисунок 1а), iMap-4 (рисунок 1б) и iMap-8 (рисунок 1с) отличаются количеством измерительных каналов: 2, 4 или 8 соответственно.

Приборы оснащают одной или двумя вертикальными колоннами.

В зависимости от размеров поворотных столов приборы изготавливают 9 модификаций: D600, D600LV, D1000, D1000LV, D1600, D1600LV, D2500, D2500LV, D3000.

Приборы модификаций D600, D600LV, D1000, D1000LV оснащаются пневматическим подшипником поворотного стола.

Приборы модификаций D1600, D1600LV, D2500, D2500LV, D3000 оснащаются комбинированным подшипником поворотного стола.

Все приборы имеют моторизованный привод вращения шпинделя поворотного стола и ручное перемещение горизонтальных консолей вдоль вертикальной колонны. Центрирование и выравнивание по углу измеряемых деталей производится оператором вручную с использованием специальной механической системы, располагаемой на поворотном столе.

Пломбирование приборов не предусмотрено.

(б)    (в)

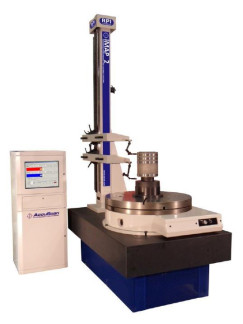

Рисунок 1 - Внешний вид приборов модификаций: а) iMap-2, б) iMap-4, в) iMap-8.

Программное обеспечение

Программное обеспечение AccuScan представляет собой программу для проведения измерений, а также для создания и ведения базы данных измерений. ПО позволяет сохранять результаты измерений.

Программное обеспечение функционирует в среде Windows начиная с версии 7 и устанавливается на отдельный компьютер.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы AccuScan расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.

Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики приборов

* H - расстояние от поверхности поворотного стола без учета выравнивающих пластин в м; ** X - расстояние от центра поворотного стола в м.

Таблица 3 - Основные технические характеристики приборов

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 5 - Комплектность средств измерений

Поверка

осуществляется по документу МП № 203-17-2018 «Приборы для измерений формы и расположения поверхностей вращения серий iMap-2, iMap-4 и iMap-8. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.04.2018 г.

Основные средства поверки:

-    меры отклонения от круглости 2-го разряда по ГОСТ 8.648-2015;

-    меры для определения погрешностей коэффициентов увеличения 1-го разряда по ГОСТ 8.648-2015;

-    меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения

Техническая документация Rotary Precision Instruments UK Ltd, Великобритания
