| Номер в госреестре | 71983-18 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | КД650 |
| Изготовитель | ООО "Комдиагностика", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи КД650 (далее по тексту - вибропреобразователи) предназначены для преобразований механических колебаний в электрический сигнал.
Принцип действия вибропреобразователей основан на измерении уровня и частоты возникновения абсолютной вибрации контролируемого объекта, как самостоятельно, так и в составе автоматизированных систем вибродиагностики и виброзащиты механизмов, совершающих вращательные и возвратно-поступательные движения, и преобразовании механических колебаний в пропорциональный электрический сигнал силы постоянного тока.
По типу параметра регистрации вибропреобразователь является изделием, измеряющим виброускорение, измерения производятся с помощью акселерометра, специальной детекторной цепи выделения пиковых импульсов с последующей градацией данных.
Вибропреобразователи состоят из следующих частей, расположенных в едином корпусе: пьезоэлектрический акселерометр, специальная пиковая детекторная цепь с возможностью выделения ударных нагрузок, электронное временное окно и преобразователь от 4 до 20 мА.
Вибропреобразователи измеряют и фиксируют пиковые импульсы виброускорений, которые превышают заданный пороговый уровень. Количество фиксированных импульсов, находящихся в пределах временного окна, преобразуется в выходной сигнал силы постоянного тока от 4 до 20 мА.
Временное окно — это период времени измерения, который устанавливается в зависимости от частоты работы цилиндропоршневой группы компрессора и может программироваться с помощью специального программатора (модель КД-02304/17). Вибропреобразователи имеют возможность фиксации «порога ударных нагрузок» (программирования временного окна).
Вибропреобразователи являются взрывозащищенными изделиями и устанавливаются во взрывоопасных зонах помещений и наружных установок всех классов, где возможно образование взрывоопасных смесей категорий IIA, IIB, IIC групп Т1-Т4 по классификации ПУЭ глава 7.3 «Электроустановки во взрывоопасных зонах». Маркировка взрывозащиты 0ExiaIICТ6/Т5/Т4Х по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 6007911:2011).
Электрический соединитель - 2-х штырьковый герметичный Mil-C5015.
Для установки вибропреобразователей на контролируемый объект имеется резьбовая шпилька М8 х 1,25.
Вибропреобразователи устанавливаются как на специальный кронштейн, так и на саму рабочую поверхность агрегата, специально «подготовленную» под посадочную поверхность вибропреобразователя.

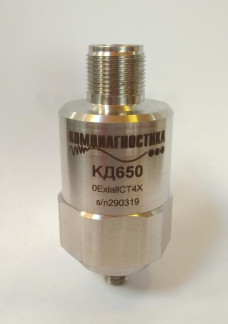

Общий вид вибропреобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид вибропреобразователей Пломбирование вибропреобразователей не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики вибропреобразователей приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики вибропреобразователей
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (пик), м/с2 | от 0,1 до 80 |
| Номинальный коэффициент преобразования, мА/м-с" | 0,2 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±5,0 |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 10 до 4000 |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот от 10 до 4000 Гц, дБ, не более | ±3,0 |
| Относительный коэффициент поперечного преобразования на базовой частоте 2000 Гц, %, не более | ±10,0 |
| Нелинейность амплитудной характеристики, % | ±1,0 |
| Электрическое сопротивление изоляции, Ом, не менее | 108 |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Степень по пыле и влагозащищенности по ГОСТ 14254-2015 | IP67 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +30 °С, % | от -60 до +135 до 90 |
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | группа В4 |
| Габаритные размеры (основаниехвысота), мм, не более | 23,3x71,5 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 12 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность вибропреобразователей представлена в таблице 2.
Таблица 2 - Комплектность вибропреобразователей
| Наименование | Обозначение | Количество |
| Вибропреобразователь КД650 | КОМД.433642.004 | 1 шт. |
| Вибропреобразователь КД650. Паспорт | КОМД.433642.004 ПС | 1 экз. |
| Диск CD-ROM с данными: - руководство по эксплуатации - методика поверки | КОМД.433642.004 РЭ КОМД.433642.004 МП | 1 экз. |
| Упаковка | — | 1 шт. |
| Примечание Диск CD-ROM с данными поставляется по требованию заказчика | ||
осуществляется по документу КОМД.433642.004 МП «Вибропреобразователи КД650. Методика поверки», утверждённому ООО «ИЦРМ» 22.05.2018 г.
Основные средства поверки:
- станция для калибровки преобразователей вибрации 9155 (регистрационный номер в Федеральном информационном фонде 45699-10);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов
КОМД.433642.004 ТУ Вибропреобразователи КД650. Технические условия
