| Номер в госреестре | 71984-18 |
| Наименование СИ | Приборы неразрушающего контроля универсальные |
| Обозначение типа СИ | "ЮНИСКОП" |
| Изготовитель | Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 27.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы неразрушающего контроля универсальные «ЮНИСКОП» (далее по тексту -приборы) предназначены для измерений напряжения переменного тока, напряжения и силы постоянного тока, регистрации и обработки формы сигналов, поступающих от внешних датчиков, с целью анализа характеристик упругих колебаний при неразрушающем контроле.
Принцип действия приборов основан на аналогово-цифровом преобразовании входных сигналов, поступающих от внешних датчиков, с последующей обработкой, отображением и сохранением полученных данных.
Прибор «ЮНИСКОП» включает в себя основной приборный блок семейства «UNISCOPE» (далее - ОПБ «UNISCOPE») и подключаемые к нему внешние устройства. ОПБ «UNISCOPE» имеет два измерительных аналоговых канала, к которым могут подключаться пьезоэлектрические преобразователи со встроенным или внешним предусилителем, согласованные по частотному диапазону, напряжению питания и выходному сопротивлению с характеристиками аналоговых каналов ОПБ «UNISCOPE». В качестве внешних предусилителей могут применяться предусилители акустической эмиссии семейства «UNP» (далее -предусилители «UNP»).
Конструктивно ОПБ «UNISCOPE» выполнен в виде моноблока, имеющего на лицевой стороне цветной графический дисплей для визуализации информации, клавиатуру для реализации различных функций и настроек, светодиодные индикаторы состояния электропитания и заряда батарей.
На боковой стороне ОПБ «UNISCOPE» имеются коаксиальные разъемы аналоговых каналов, многоконтактные разъемы цифровых каналов, выключатель электропитания, отсек разъемов, закрываемый заглушкой, содержащий разъемы электропитания и интерфейсов передачи данных: SD-карты, USB, Ethernet.
ОПБ «UNISCOPE» имеет в каждом аналоговом канале программно переключаемые частотные диапазоны. По каждому каналу прибор может осуществлять цифровую обработку, включающую цифровую фильтрацию и вычисление параметров сигналов в реальном времени.
ОПБ «UNISCOPE» позволяет записывать, отображать графически и передавать на внешние носители информации параметры сигналов, форму сигналов, Фурье-спектры сигналов.
ОПБ «UNISCOPE» имеет два цифровых канала для подключения внешних согласующих блоков. К каждому цифровому каналу может быть подключен один внешний согласующий блок семейства «UNE». Внешний согласующий блок параметрических измерений «UNE-P» (далее - блок «UNE-P») предназначен для измерения силы и напряжений постоянного тока, формируемых внешними первичными или вторичными преобразователями. Блок «UNE-P» имеет два универсальных параметрических входа. Каждый вход может работать в одном из нескольких режимов, осуществляя измерения силы постоянного тока в токовой петле и напряжений постоянного тока в различных диапазонах, а также имеет встроенные источники питания для подключаемых внешних устройств.

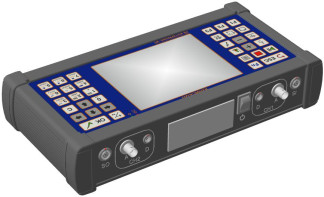

Общий вид приборов неразрушающего контроля универсальных «ЮНИСКОП» представлен на рисунке 1.
Пломбирование приборов не предусмотрено.
в) общий вид ОПБ «UNISCOPE» с подсоединенными блоками «UNE-P».
Приборы имеют встроенное программное обеспечение (далее по тексту - ПО). Встроенное ПО предназначено для обеспечения нормального функционирования приборов и управления интерфейсом. Оно является метрологически значимым. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Акустико-эмиссионная система |
| Номер версии (идентификационный номер ПО), не ниже | 1.4.3 |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики приборов приведены в таблицах 2 - 4.
Таблица 2 - Основные метрологические и технические характеристики ОПБ «UNISCOPE»
| Наименование характеристики | Значение |
| Количество аналоговых каналов, шт. | 2 |
| Количество цифровых каналов, шт. | 2 |
| Переключаемые частотные диапазоны, кГц | от 0,0005 до 30 от 1 до 100 от 30 до 1000 |
| Допускаемое отклонение граничных частот переключаемых частотных диапазонов от номинальных (за исключением значения 0,0005 кГц), % | ±10 |
| Неравномерность АЧХ в установленном частотном диапазоне, дБ | от -3 до +1 |
| Максимальное измеряемое пиковое напряжение переменного тока, В: - для ОПБ «UNISCOPE» исполнения V5 - для ОПБ «UNISCOPE» исполнения V6 - для ОПБ «UNISCOPE» исполнения V9 - для ОПБ «UNISCOPE» исполнения V24 | 0,5 1 1 1 |
| Пределы допускаемой абсолютной погрешности измерения пикового напряжения переменного тока на среднегеометрической частоте установленного частотного диапазона, мВ | ±(1 + 0,05-U) |
| Допускаемое отклонение синхронизации аналоговых каналов, мкс | ±1 |
| Напряжение питания постоянного тока внешних устройств аналоговых каналов, В: - для ОПБ «UNISCOPE» исполнения V5 - для ОПБ «UNISCOPE» исполнения V6 - для ОПБ «UNISCOPE» исполнения V9 - для ОПБ «UNISCOPE» исполнения V24 | 4,7 6 9 24 |
| Допускаемое отклонение напряжения питания постоянного тока внешних устройств аналоговых каналов, В | ±0,1 |
| Интерфейс передачи данных по цифровым каналам | RS485 |
| Напряжение питания | встроенные АКБ Li-Ion 7,2 B 8 Ач |
| Максимальная потребляемая мощность (совместно с подключаемыми устройствами), Вт | 10 |
| Время автономной работы, ч, не менее | 8 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 325x170x75 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 3 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -20 до +50 |
| Маркировки взрывозащиты для исполнений Ex: | 2Ex nA [ia IIB Ga] IIC T6 Gc 2Ex nA [ia Ga] IIC T6 Gc |
| Средний срок службы, лет | 5 |
| Примечание U - здесь и далее по тексту - измеряемое значение напряжения | |
Таблица 3 - Основные технические характеристики предусилителя «UNP»
| Наименование характеристики | Значение | |||
| UNP-01* | UNP-02*Ex | UNP-03*Ex | UNP-04*Ex | |
| Диапазон входного сигнала, В | ±0,1 | ±0,05 | ||
| Коэффициент усиления, дБ | от 19 до 21 | |||
| Диапазон рабочих частот, кГц | от 1 до 1000 | |||
| Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, % | ±10 | |||
| Неравномерность АЧХ в диапазоне рабочих частот, дБ | от -3 до +1 | |||
| Эффективное значение шума в частотном диапазоне от 30 до 500 кГц, приведенного ко входу, мкВ, не более | 4 | |||
| Сопротивление нагрузки, Ом | 50 | 300 | 50 | 50 |
| Напряжение питания постоянного тока, В | от 5,8 до 6,2 | от 4,6 до 4,8 | ||
| Габаритные размеры (длинахширинахвысота), мм, не более | 86x30x35 | 95x59x47 | ||
| Масса, кг, не более | 0,15 | 0,3 | ||
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -40 до +85 | |||
| Маркировка взрывозащиты | Нет | 0Ex ia IIC T5 Ga | 0Ex ia IIB T5 Ga | 0Ex ia IIC T5 Ga |
| Средний срок службы, лет | 5 | |||
Таблица 4 - Основные технические характеристики блока «UNE-P»
| Наименование характеристики | Значение |
| Количество универсальных параметрических входов, шт. | 2 |
| Диапазон измерения силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерения силы постоянного тока, % | ±0,2 |
| Диапазоны измерения напряжения постоянного тока, В | ±1; ±10 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±1 В, мВ | ±(2 + 0,001 U) |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±10 В, мВ | ±(20 + 0,002 U) |
| Напряжение питания постоянного тока внешних устройств, В | 12; 24 |
| Допускаемое отклонение напряжения питания постоянного тока внешних устройств, В | ±0,5 |
| Максимальный ток потребления внешних устройств, мА | 100 |
| Напряжение питания постоянного тока, В | от 4,8 до 5,2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 99x65x46 |
| Масса, кг, не более | 0,4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -20 до +50 |
| Маркировка взрывозащиты для исполнения Ex | 2Ex nA [ia Ga] IIC T6 Gc |
| Средний срок службы, лет | 5 |
наносится типографским способом на паспорт. Комплектность средства измерений
Таблица 5 - Комплектность приборов
| Наименование | Обозначение | Количество |
| ОПБ «UNISCOPE» | - | 1 шт. |
| Предусилитель «UNP» | - | * |
| Преобразователь акустической эмиссии (ПАЭ) | - | * |
| Комплект соединительных кабелей | - | 1 шт. |
| Блок «UNE-P» | - | * |
| Руководство по эксплуатации | ТНВЦ.412239.001РЭ | 1 шт. |
| Методика поверки | ТНВЦ.412239.001МП | 1 шт. |
| Паспорт | ТНВЦ.412239.001ПС | 1 шт. |
| Примечание -*- поставляется в соответствии с заказом | ||
осуществляется по документу ТНВЦ.412239.001МП «Приборы неразрушающего контроля универсальные «ЮНИСКОП». Методика поверки», утвержденному ООО «ИЦРМ»
01.06.2018 г.
Основные средства поверки:
- генератор сигналов сложной формы AFG3022B (регистрационный номер в Федеральном информационном фонде 41694-09);
- осциллограф цифровой TDS2014 (регистрационный номер в Федеральном информационном фонде 48471-11);
- мультиметр цифровой AM-7189 (регистрационный номер в Федеральном информационном фонде 36641-07);
- калибратор процессов АМ-7111 (регистрационный номер в Федеральном информационном фонде 47242-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТНВЦ.412239.001ТУ Приборы неразрушающего контроля универсальные «ЮНИСКОП». Технические условия
