Счетчики электрической энергии статические трехфазные STAR 3, 71991-18

Назначение

Счетчики электрической энергии статические трехфазные типа STAR 3 товарных знаков IEK, GENERICA (далее - счетчики) предназначены для измерений и учета активной или активной и реактивной энергии в трехфазных цепях переменного тока с номинальной частотой 50 Гц в одно или многотарифных режимах.

Описание

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов напряжения и силы переменного тока с последующим преобразованием в последовательность импульсов, подаваемых на электромеханический счетный механизм, или управляющие сигналы, подаваемые на жидкокристаллический дисплей, отображающий суммарное количество электроэнергии, прошедшей через счетчик. Датчиками тока являются токовые шунты или трансформаторы тока, датчиками напряжения резистивные делители.

Конструктивно счетчики выполнены в пластмассовом корпусе, в котором размещены: электронная печатная плата электромеханического или электронного отсчетного устройства, клеммная колодка, крышка клеммной колодки. В счетчиках с внутренним тарификатором основой электронного счетного механизма является сигнальный микропроцессор, обеспечивающий учет потребляемой активной электроэнергии или активной и реактивной электроэнергии, ее раздельную тарификацию (до восьми тарифов) в прямых и обратных направлениях. Счетный механизм счетчиков обеспечивает учет электроэнергии при любом направления тока. На лицевой панели счетчиков установлен светодиодный индикатор работы счетчика, частота миганий которого пропорциональна потребляемой в данный момент мощности. Оптическое испытательное устройство и импульсный выход (при наличии) гальванически изолированы от остальных цепей и предназначены для поверки счетчиков.

Счетчики с электромеханическим отсчетным устройством имеют разрядность 6+1 и отображают значение энергии слева от запятой в кВтч, справа от запятой в десятых долях кВтч, имеют стопор обратного хода, предотвращающий возможность уменьшения показаний при изменении направления тока на противоположное.

Счетчики с электромеханическим отсчетным устройством имеют разрядность 6+2 и отображают значение энергии слева от запятой в кВтч, справа от запятой в десятых долях кВтч, имеют стопор обратного хода, предотвращающий возможность уменьшения показаний при изменении направления тока на противоположное.

Счетчики выпускаются в различных модификациях, отличающиеся между собой габаритными размерами и техническими характеристиками, указанными в структуре условного обозначения на рисунке 1. Модификации счетчиков имеют условное обозначение на лицевой панели и в паспорте в виде буквенно-цифровой комбинации.

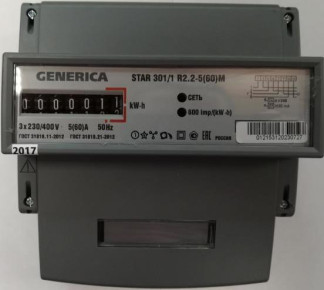

Общий вид средства измерений представлен на рисунках 2 и 3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

Наличие реле управления:

B - с реле управления нагрузкой;

I - импульсный выход (релейный) резерв;

Отсутствие символа - отсутствие реле. Тип интерфейса:

отсутствие символов - отсутствие интерфейса;

И - интерфейс RS-485;

0    - оптический (инфракрасный) порт; RF/1 - радиоинтерфейс 433 МГц, модификация 1;

RF/2 - радиоинтерфейс 433 МГц, модификация 2;

RF/х - радиоинтерфейс (резерв);

RZ/1- радиоинтерфейс 2.4 ГГц, модификация 1;

RZ/2- радиоинтерфейс 2.4 ГГц, модификация 2;

RZ/х- радиоинтерфейс (резерв); RS-485 - интерфейс RS-485;

PL/1 - PLC - модуль;

G- GSM/GPRS модуль.

Тип датчика тока:

Ш (или отсутствие буквы) - шунт;

Т - через трансформатор тока;

К- резерв.

Количество тарифов: отсутствие цифры - 1 тариф.

4    - 4 тарифа;

8 - 8 тарифов.

Тип счётного механизма:

М - электромеханический;

3    - электронный.

Ток базовый (максимальный), А:

1(10); 5(7,5); 5(10); 5(60); 5(80);

5(100); 10(100); 10(120).

Габарит корпуса:

2- габарит 2; 4- габарит 4;

2.1    - габарит 2.1; 5- габарит 5;

2.2    - габарит 2.2; 6 - габарит 6;

8 - габарит 8; 9- габарит 9 резерв; 10 - габарит 10 (резерв).

Тип монтажа:

R - на din-рейку;

C - на панель;

5    - сплит.

Класс точности:

Х - класс 1;

Х/Х - класс 1/2;

Х.ХХ/Х - класс 0,5S/ 1; 0,2S/1.

Номер модели:

01    - однотарифный на din-рейку;

02    - однотарифный на панель;

04    - многотарифный;

28 - многотарифный со сменным модулем связи;

38- резерв;

48- резерв;

34- резерв;

44- резерв.

Тип счетчика STAR 3

Рисунок 1 - Структура условного обозначения модификаций счетчиков STAR 3

1    - место нанесения пломбы энергоснабжающей организации;

2    - место нанесения заводской пломбы

3    - место нанесения пломбы с оттиском знака поверки

4    - место нанесения знака утверждения типа

Рисунок 2 - Общий вид, схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков утверждения типа и поверки счетчиков STAR 3 с электромеханическим счетным механизмом

Рисунок 3 - Общий вид, схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков утверждения типа и поверки счетчиков STAR 3 с

электронным отсчетным устройством

Программное обеспечение

Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) микроконтроллера и записывается на стадии производства. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Метрологическая значимая часть ПО отдельно не выделена.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения счетчиков с электронным счетным механизмом

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносят на лицевую панель счетчика в местах, указанных на рисунках 2 и 3, методом лазерной маркировки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-4918-551-2018 «ГСИ. Счетчики электрической энергии статические трехфазные типа STAR 3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03 мая 2018 г.

Основные средства поверки:

-    система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);

-    частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);

-    секундомер СОСпр-2б (регистрационный номер в Федеральном информационном фонде 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунках 2 и 3, и на свидетельство о поверке или, при первичной поверке, в паспорте счетчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)

ТУ 26.51.63-003-83135016-2017 Счетчики электрической энергии статические трехфазные типа STAR 3. Технические условия
