Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый, 71996-18

Назначение

Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый (далее - комплект аппаратуры) предназначен для поверки средств измерений энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм.

Описание

Комплект аппаратуры состоит из компаратора единицы энергетической освещенности (далее - ЭО) КВФШ.201219.016.01, включающего:

-    диспергирующую систему на основе спектрорадиометра, ламп ДДС-30, ДРГС-12, ДКсШ-125 с диффузором и линзовым конденсором КВФШ.201219.015.01.01;

-    опорный детектор на основе ФЭУ-100 КВФШ.201219.016.01.02;

-    блок ЭО спектрозональный для диапазонов УФ-А, УФ-В, УФ-С, УФ от 0,2 до 0,4 мкм КВФШ.201219.015.01.03;

-    блок формирования угловой коррекции чувствительности КВФШ.201219.016.01.04;

-    блок контроля рассеянного излучения и высших порядков дифракции КВФШ.201219.016.01.05, КВФШ.201219.016.01.06;

-    узел линейных перемещений КВФШ.201219.016.01.07;

-    устройство управления, хранения и обработки измерительной информации КВФШ.201219.016.02, включающее универсальный цифровой прибор Щ31, универсальную вычислительную машину РАМЭК РАМГ.466216.011-153.21.

Принцип действия диспергирующей системы на основе спектрорадиометра, ламп ДДС-30, ДРГС-12, ДКсШ-125 основан на преобразовании падающего на фотоприемник потока УФ излучения в электрический сигнал с последующим расчетом энергетической освещенности.

Принцип действия блоков ЭО спектрозонального для диапазонов УФ-А, УФ-В, УФ-С, УФ от 0,2 до 0,4 мкм и формирования угловой коррекции чувствительности основан на преобразовании падающего на блок ЭО оптического излучения в электрический сигнал с последующим расчетом энергетической освещенности с учетом угловой коррекции чувствительности.

Принцип действия блока контроля рассеянного излучения и высших порядков дифракции основан на использования отрезающих светофильтров для исключении влияния рассеянного излучения и высших порядков дифракции.

Устройство управления, хранения и обработки измерительной информации основано на использовании универсальной вычислительной машины РАМЭК.

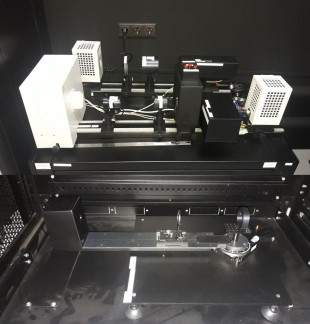

Общий вид комплекта аппаратуры представлен на рисунках 1, 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Блок ЭО спектрозональный для диапазонов УФ-А, УФ-В, УФ-С,

Узел линейных перемещений

Блок формирования угловой коррекции чувствительности

Программное обеспечение

Управление работой комплекта аппаратуры, обработка результатов измерений осуществляется с помощью специального программного обеспечения 643.КВФШ.00020-01 (далее - ПО). Обработка результатов измерений также осуществляется с помощью ПО, установленного на универсальную вычислительную машину РАМЭК. ПО осуществляет настройку и контроль работы комплекта аппаратуры в процессе эксплуатации, анализирует и отображает в режиме реального времени значения энергетической освещенности.

ПО позволяет сохранять на жесткий диск персонального компьютера (ПК) информацию, передаваемую от комплекта аппаратуры, обрабатывать результаты измерений.

ПО записано в энергонезависимой памяти микропроцессора и в энергонезависимой памяти ПК. Несанкционированный доступ к ПО исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.

Идентификационные данные программного обеспечения представлены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 026.М7-18 «Государственная система обеспечения единства измерений. Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 23 апреля 2018 года.

Основные средства поверки:

Государственный первичный эталон по ГОСТ 8.197-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекта с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к комплекту аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемому

ГОСТ 8.197-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм
