| Номер в госреестре | 71997-18 |
| Наименование СИ | Комплект аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарный |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарный (далее - комплект аппаратуры) предназначен для поверки эталонов и средств измерений энергетической яркости (ЭЯ) в диапазоне длин волн от 0,2 до 0,4 мкм.
Комплект аппаратуры состоит из:
1 Компаратора единицы ЭЯ КВФШ.201219.017.01, включающий:
- диспергирующую систему на основе монохроматора МДР-41, ламп ДРГС-12 и ДДС-30 с линзовым конденсором КВФШ.201219.017.01.01;
- фокусирующую систему КВФШ.201219.017.01.02;
- блок контроля рассеянного излучения КВФШ.201219.017.01.03;
- блок контроля высших порядков дифракции КВФШ.201219.017.01.04;
- опорный детектор на основе ФЭУ-100 КВФШ.201219.017.01.05;
- блок ЭЯ спектрозональный для УФ диапазона от 0,2 до 0,4 мкм КВФШ.201219.017.01.06;
- рефлекторную систему формирования изображения КВФШ.201219.017.01.07.
2 Устройства управления, хранения и обработки измерительной информации КВФШ.201219.015.02, включающее:
- универсальный цифровой прибор Щ31;
- универсальную вычислительную машину РАМЭК РАМГ.466216.011-153.21.
Принцип действия диспергирующей системы на основе монохроматора МДР-41, ламп
ДДС-30 с линзовым конденсором, ДРГС-12 и опорного детектора на основе ФЭУ-100 основан на преобразовании падающего на ФЭУ-100 потока оптического излучения в электрический сигнал, пропорциональный спектральной плотности энергетической яркости, с последующим расчетом энергетической яркости (ЭЯ).
Принцип действия блока ЭЯ спектрозонального для диапазонов УФ-А, УФ-В, УФ-С основан на преобразовании падающего на блок ЭЯ спектрозональный УФ излучения в электрический сигнал, пропорциональный ЭЯ в диапазонах УФ-А, УФ-В, УФ-С.
Принцип действия фокусирующей системы и рефлекторной системы формирования изображения основан фокусировки падающего потока УФ излучения с последующим формирования изображения на входной диафрагме монохроматора и на приемной поверхности блока ЭЯ спектрозонального.
Принцип действия блоков контроля рассеянного излучения и высших порядков дифракции основан на исключении влияния рассеянного излучения и высших порядков дифракции за счет использования отрезающих светофильтров.
Устройство управления, хранения и обработки измерительной информации основано на использовании универсальной вычислительной машины РАМЭК.
Общий вид компаратора единицы ЭЯ из состава комплекта представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 2.
| Лампы ДРГС-12, ДДС-30 с | Рефлекторная система | Блок контроля | Монохроматора | |
| линзовым конденсором | формирования изображения | рассеянного излучения | МДР-41 |

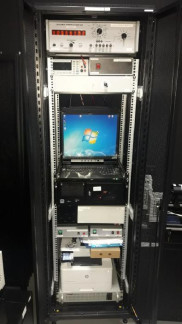

Рисунок 2 - Общий вид устройства управления, хранения и обработки измерительной информации комплекта со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки
Управление работой комплекта обработка результатов измерений осуществляется с помощью специального программного обеспечения 643.КВФШ.00021-01 (далее - ПО). Обработка результатов измерений также осуществляется с помощью ПО, установленного на универсальную вычислительную машину РАМЭК. ПО осуществляет настройку и контроль работы комплекта в процессе эксплуатации; анализирует и отображает в режиме реального времени значения спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности.
ПО позволяет сохранять на жесткий диск компьютера информацию, передаваемую комплектом; обрабатывать результаты измерений.
Программное обеспечение записано в энергонезависимой памяти микропроцессора и в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Идентификационные данные программного обеспечения представлены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 643.КВФШ.00021-01 |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 0,2 до 0,4 |
| Диапазон измерений ЭЯ, Вт/(м ср) | от 10 до 2 103 |
| Суммарное среднее квадратическое отклонение результата сличения эталона единиц ЭЯ с государственным первичным эталоном, не более, % | 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 50 до 51 |
| Потребляемая мощность, ВА, не более: | 460 |
| Габаритные размеры, мм, не более: Компаратор единицы ЭЯ, включающий: - диспергирующая система на основе монохроматора МДР-41, | |
| высота | 250 |
| ширина | 600 |
| длина | 250 |
| - лампа ДРГС-12, ДДС-30 с линзовым конденсором | |
| высота | 500 |
| ширина | 600 |
| длина | 600 |
| Наименование характеристики | Значение |
| - фокусирующую система | |
| диаметр | 100 |
| длина | 100 |
| - блок контроля рассеянного излучения | |
| Высота | 300 |
| ширина | 200 |
| длина | 20 |
| - блок контроля высших порядков дифракции | |
| высота | 300 |
| ширина | 200 |
| длина | 20 |
| - опорный детектор на основе ФЭУ-100 | |
| высота | 250 |
| ширина | 300 |
| длина | 20 |
| - блок ЭЯ спектрозональный для диапазонов УФ-А, УФ-В, УФ-С | |
| диаметр | 50 |
| длина | 20 |
| - рефлекторную систему формирования изображения | |
| высота | 300 |
| ширина | 200 |
| длина | 20 |
| Устройство управления, хранения и обработки измерительной информации | |
| высота | 2000 |
| ширина | 500 |
| длина | 500 |
| Масса составных частей, кг, не более: Компаратор единицы ЭЯ, включающий: | |
| - диспергирующую система на основе монохроматора МДР-41, | 13,3 |
| лампы ДРГС-12, ДДС-30 с линзовым конденсором; | 13,9 |
| - фокусирующую система; | 3,6 |
| - блок контроля рассеянного излучения; | 2,4 |
| - блок контроля высших порядков дифракции; | 2,4 |
| - опорный детектор на основе ФЭУ-100; | 3,6 |
| - блок ЭЯ спектрозональный для диапазонов УФ-А, УФ-В, УФ-С; | 0,8 |
| - рефлекторную систему формирования изображения. | 0,5 |
| Устройство управления, хранения и обработки измерительной информации | 19,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 720 до 760 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарный: | КВФШ.201219.017.01 | |
| 1 Компаратор единицы ЭЯ, включающий: - диспергирующую систему на основе монохроматора МДР-41, лампы ДРГС-12, ДДС-30 с линзовым конденсором - фокусирующую систему - блок контроля рассеянного излучения - блок контроля высших порядков дифракции - опорный детектор на основе ФЭУ-100 - блок ЭЯ спектрозональный для диапазонов УФ-А, УФ-В, УФ-С - рефлекторную систему формирования изображения 2 Устройство управления, хранения и обработки измерительной информации | КВФШ.201219.017.01 КВФШ.201219.017.01.01 КВФШ.201219.017.01.02 КВФШ.201219.017.01.03 КВФШ.201219.017.01.04 КВФШ.201219.017.01.05 КВФШ.201219.017.01.06 КВФШ.201219.017.01.07 КВФШ.201219.017.02 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| Специальное программное обеспечение | 643.КВФШ.00021-01 | 1 шт. |
| Руководство по эксплуатации | КВФШ.201219.017РЭ | 1 экз. |
| Методика поверки | МП 027.М7-2018 | 1 экз. |
осуществляется по документу МП 027.М7-18 «Государственная система обеспечения единства измерений. Комплект аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарный. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 23 апреля 2018 года. Основные средства поверки:
Государственный первичный эталон по ГОСТ 8.197-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекта с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплекту аппаратуры энергетической яркости в диапазоне длин волн от 0,2 до 0,4 мкм стационарному
ГОСТ 8.197-2013 Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм
