Установки измерительные групповые автоматизированные АГЗУ-120М-4,0-1-700, АГЗУ-120М-4,0-1-1500, АГЗУ-120М-4,0-10-1500, АГЗУ-120М-4,0-14-1500, 71998-18

Назначение

Установки измерительные групповые автоматизированные «АГЗУ-120М»-4,0-1-700, «АГЗУ-120М»-4,0-1-1500, «АГЗУ-120М»-4,0-10-1500, «АГЗУ-120М»-4,0-14-1500 (далее -установки) предназначены для измерений массового расхода и массы сырой нефти и объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям.

Описание

Принцип действия установок основан на измерениях массы и массового расхода сырой нефти, объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе газожидкостной смеси, поступающей из скважины, на сырую нефть и свободный нефтяной газ. При подключении к установке более одной скважины, измерение количества продукции скважин производится отдельно для каждой скважины в установленном порядке. Порядок проведения измерений по каждой скважине, в том числе периодичность и длительность замеров, устанавливается при проведении пуско-наладочных работ установок на месте эксплуатации в зависимости от производительности подключенных скважин.

Конструктивно установки состоят из технологического (далее - БТ) и аппаратурного (далее - БА) блоков.

В состав БТ входят измерительный и распределительный модули.

В состав измерительного модуля БТ входит следующее оборудование и средства измерений:

-    сепаратор;

-    трубопроводная обвязка с запорной и (или) регулирующей арматурой, дренажной системой;

-    счетчик-расходомер массовый (для измерений массового расхода и массы сырой

нефти);

-    счетчик расходомер массовый или счетчик (расходомер) объемного расхода газа (для измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям);

-    средство измерений влагосодержания сепарированной жидкости;

-    датчики давления;

-    датчики температуры;

-    манометры;

-    устройство определения уровня жидкости в сепараторе;

-    системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации.

В БА размещены:

-    шкаф контроля и управления с системой обработки информации (СОИ) и вторичными блоками средств измерений, входящими в состав установки;

-    силовой шкаф;

-    системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации.

В состав СОИ входит операторская панель и контроллер SCADAPack на основе измерительных модулей 5000.

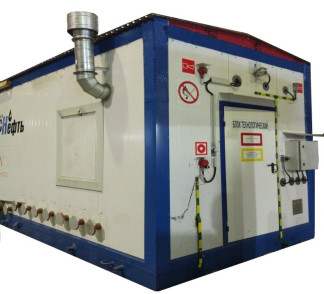

Внешний вид установки приведен на рисунке 1.

Условное обозначение установки:

«АГЗУ-120М» ХХ ХХ ХХХХ

Рабочее давление, МПа -^

Количество контролируемых скважин -

Максимальный дебит по жидкости любой из скважин, т/сут -

В состав установок «АГЗУ-120М»-4,0-14-1500, заводской №006, и «АГЗУ-120М»-4,0-10-1500, заводской №007, входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):

-    счетчик расходомер массовый Micro Motion F200S (регистрационный № 45115-16);

-    датчик расхода газа ДРГ.М-400 (регистрационный № 26256-06);

-    влагомер сырой нефти ВОЕСН-80-40 (регистрационный № 32180-11);

-    преобразователи давления APC-2000 (регистрационный № 56419-14);

-    датчики температуры CTR-ALW (регистрационный № 51742-12);

-    контроллер SCADAPack на основе измерительных модулей 5209, 5232, 5305 модификации SCADAPack32 (регистрационный № 56993-14).

В состав установки «АГЗУ-120М»-4,0-1-700, заводской №008, входят следующие средства измерений:

-    счетчики расходомеры массовые Micro Motion F200S (регистрационный № 45115-16);

-    датчик расхода газа ДРГ.М-160/80 (регистрационный № 26256-06);

-    преобразователи давления измерительные 2015TG (регистрационный № 56419-14);

-    датчики температуры Rosemount 644H (регистрационный № 63889-16);

-    контроллер SCADAPack на основе измерительных модулей 5209. 5232, 5305 модификации SCADAPack32 (регистрационный № 56993-14).

В состав установки «АГЗУ-120М»-4,0-1-1500, заводской №009, входят следующие средства измерений:

-    счетчики расходомеры массовые Micro Motion F300S (регистрационный № 45115-16);

-    датчик расхода газа ДРГ.М-160/80 (регистрационный № 26256-06);

-    преобразователи давления измерительные 2015TG (регистрационный № 56419-14);

-    датчики температуры Rosemount 644H (регистрационный № 63889-16);

-    контроллер SCADAPack на основе измерительных модулей 5209, 5232, 5305 модификации SCADAPack32 (регистрационный № 56993-14).

Программное обеспечение

Программное обеспечение (далее - ПО) СОИ предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, вычислений массы и среднего массового расхода сырой нефти, массы и среднего массового расхода обезвоженной нефти, объема и среднего объемного расхода нефтяного газа, приведения этих параметров к стандартным условиям, передачи измерительной информации на верхний уровень и управляющей информации на блок сигнализации и управления.

В процессе измерений СОИ принимает информацию от измерительных преобразователей параметров, усредняет, по соответствующим алгоритмам, обрабатывает, формирует измерительную информацию, протоколирует, индицирует, регистрирует, хранит результаты прямых измерений и вычислений по каждой скважине за период не менее одного месяца и передает по каналам связи на верхний уровень информационных систем (пунктов сбора измерительной информации систем телемеханики или центральных серверов корпоративных баз данных) архивную информацию и информацию о текущих результатах измерений.

Комплекс ПО состоит из двух частей:

1.    ПО операторской панели.

2.    ПО контроллера.

ПО контроллера является метрологически значимой частью программного обеспечения. ПО операторской панели расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя.

Исполняемый код ПО контроллера СОИ и результаты измерений хранятся в энергонезависимой памяти контроллера СОИ. Замена исполняемого кода ПО контроллера СОИ, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Идентификационные данные программного обеспечения представлены в Таблице 1.

Уровень защиты ПО установок «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО контроллера SCADAPack 32.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится в верхнем правом углу титульного листа руководства по эксплуатации установки типографским способом и на таблички технологического и аппаратурного блока - методом гравировки или шелкографией.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу НА.ГНМЦ.0169-17 МП «Инструкция. ГСИ. Установки измерительные    групповые    автоматизированные    «АГЗУ-120М»-4,0-1-700,

«АГЗУ-120М»-4,0-1-1500, «АГЗУ-120М»-4,0-10-1500, «АГЗУ-120М»-4,0-14-1500. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 18.08.2017 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %;

-    рабочий эталон 2-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %;

-    средства поверки в соответствии с документами на поверку средств измерений, входящих в состав установок.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в документе МН 068-2010 «Методика измерений количества сырой нефти и нефтяного газа на отдельной скважине с помощью измерительных установок «АГЗУ-120М». ФР .1.29.2011.09673

Нормативные документы

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков
