| Номер в госреестре | 72001-18 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | Hedland |
| Изготовитель | Компания "Badger Meter", США; заводы-изготовители: "Badger Meter Europa GmbH", Германия, "Badger Meter, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры Hedland (далее - ротаметры) предназначены для измерений объемного расхода и объема невзрывоопасных жидких и газообразных сред в напорных трубопроводах.
Принцип действия ротаметров основан на зависимости положения поплавка внутри измерительной трубки от расхода измеряемой среды.
Цилиндрический поплавок перемещается вдоль соосного дозирующего конуса, закрепленного внутри измерительной трубки, изменяя площадь проходного сечения, образованного внутренней стенкой поплавка и поверхностью конуса. Ротаметр может устанавливаться в любом положении, включая перевернутое.
Ротаметры выпускаются моделей EZ-View, H-series, Flow-Alert, MR, которые отличаются по диапазону и точности измерений, материалам и исполнениям корпуса.
Модели EZ-View и H-series отображают измеряемый расход с помощью шкалы и перемещающегося индикатора.
Модель EZ-View имеет прозрачный пластиковый корпус со шкалой и индикатор, нанесенный непосредственно на перемещающийся поплавок.
У модели H-series имеется магнитная связь поплавка с внешним индикатором, который повторяет перемещение поплавка при изменении расхода.
Модель Flow-Alert, помимо шкалы и индикатора, имеет один или два предельных выключателя, которые позволяют замыкать или размыкать внешние цепи при достижении установленных значений расхода. Опционально модель EZ-View может оснащаться аналогичными предельными выключателями.
Модель MR оснащена электронным блоком с ЖК-дисплеем для отображения объемного расхода и объема, а также—аналоговыми выходами от 0 до 5 В, от 0 до 10 В и от 4 до 20 мА постоянного тока.
Ротаметры устанавливаются в разрыв трубопровода с помощью резьбового соединения. При установке отсутствуют требования к длине прямых участков до и после ротаметра. Общий вид ротаметров приведен на рисунках 1 и 2.

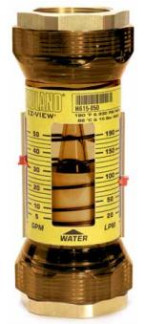

Модель EZ-View
Модель H-series
Модель EZ-View с опцией Flow-Alert Рисунок 1 -Общий вид ротаметров
Модель Flow-Alert Модель МБДу32 Модель MR Ду15
Рисунок 2 - Общий вид ротаметров
Ротаметры модели MR имеют встроенное программное обеспечение.
Конструкция расходомеров исключает возможность несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные ПО ротаметров
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | MR |
| Номер версии (идентификационный номер) ПО | не ниже 1.11 |
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «Высокий».
Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью ротаметров.
Таблица 2 - Метрологические характеристики
| Значение | ||||
| Наименование характеристики | EZ-View, EZ-View Flow-Alert | H-series | Flow-Alert | MR |
| Диапазон измерений расхода: - жидкости, дм3/мин | от 2 до 380 | от 0,1 до 1100 | от 0,1 до 560 | от 0,1 до 560 |
| - газа, дм3/с | от 0,2 до 1130 | от 1 до 350 | от 1 до 350 | |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений расхода погрешности при измерении объемного расхода,% | ±5 | ±2,0 ±7 1} | ||
| Пределы допускаемой относительной погрешности при измерении объема, % | ±2Qmax/Q 2) ±7Qmax/Q 1) | |||
| 1} Для Ду 8 2) 3 Qmax и Q - максимальный и текущий расход соответственно, дм /мин | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| EZ-View, EZ-View Flow-Alert | H-series | Flow-Alert | MR | |
| Номинальный диаметр | от 15 до 50 | от 8 до 80 | от 8 до 40 | от 8 до 40 |
| Материал корпуса | пластик, латунь | алюминий, латунь, нержавеющая сталь, пластик | алюминий, латунь, нержавеющая сталь, пластик | алюминий, латунь, нержавеющая сталь |
| Напряжение питания от источника постоянного тока, В | от 10 до 30 | |||
| Значение | ||||
| Наименование характеристики | EZ-View, EZ-View Flow-Alert | H-series | Flow-Alert | MR |
| Температура измеряемой среды | ||||
| в зависимости от материала о/~' корпуса, С | от 0 до +121 | от -29 до +205 | от -29 до +116 | |
| Давление измеряемой среды, МПа, не более: | ||||
| - для жидкостей | 2,3 | 41,4 | ||
| - для газов | - | 10,3 | ||
| Температура окружающего о/~' воздуха, С | от -40 до +65 | |||
| Г абаритные размеры, мм, не более: | ||||
| - длина | 83 | 120 | 75 | 114 |
| - ширина | 89 | 105 | 134 | 271 |
| - высота | 292 | 310 | 152 | 194 |
| Масса (в зависимости от Ду и | ||||
| исполнения), кг, не более | 10 | 18 | 9 | 11 |
| Средний срок службы, лет | 12 | |||
| Средняя наработка до отказа, ч | 40000 | |||
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус ротаметра в виде наклейки.
Таблица 4 - Комплектность ротаметров
| Наименование | Обозначение | Количество | |
| Ротаметр Hedland 1j | - | 1 | |
| Руководство по эксплуатации | - | 1 | |
| Паспорт | - | 1 | |
| Методика поверки 2) | МП 2550-0304-2018 | 1 | |
| 1) Исполнение согласно заказу. 2) 1 экземпляр при групповой поставке. | |||
осуществляется по документу МП 2550-0304-2018 «ГСИ. Ротаметры Hedland. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 февраля 2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07 февраля 2018 г. № 256 с диапазоном измерений расхода не менее, чем у поверяемого ротаметра, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого ротаметра.
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с диапазоном измерений объемного расхода не менее, чем у поверяемого ротаметра.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация завода-изготовителя
