| Номер в госреестре | 72007-18 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | RTR8 |
| Изготовитель | Общество с ограниченной ответственностью "Матрица" (ООО "Матрица"), Московская обл., г. Балашиха |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных RTR8 (далее - УСПД) предназначены для измерений и учета электрической энергии и мощности, интервалов времени, а также для обеспечения автоматизированного обмена данными между информационно-вычислительным комплексом (ИВК) и статическими счетчиками электрической энергии, по открытым протоколам передачи данных при работе в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ).
Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков, сохранении полученной информации в энергонезависимой памяти и выдачи накопленной информации по запросу из ИВК.
Областью применения УСПД являются измерение и учет электроэнергии в жилых домах, коттеджах, офисах, на объектах общественного назначения и производственных объектах в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС «Матрица», а так же в других системах, в качестве информационновычислительного комплекса энергообъекта (ИВКЭ).
УСПД предназначены для эксплуатации внутри помещений и могут устанавливаться в электрических подстанциях, других помещениях или на опорах линии электропередач, в электромонтажных шкафах обеспечивающих защиту от воздействия прямых солнечных лучей и атмосферных осадков.
В местах установки УСПД должны обеспечиваться климатические условия, описанные в таблице 3.
УСПД разработаны в виде модульной конструкции, собранной в одном корпусе, что значительно ускоряет процесс восстановления работоспособности устройств и позволяет производить ремонт УСПД на месте установки, заменой вышедшего из строя модуля. Являются функционально законченными устройствами, однако для расширения функциональности допускается подключение к имеющимся разъёмам интерфейсов дополнительных модулей, таких как модемы связи и GPS/ГЛОНАС датчики точного времени.
УСПД в своем составе содержат:
- кросс-плату, обеспечивающую взаимодействие всех остальных модулей;
- плату блока питания;
- плату резервного питания;
- плату центрального процессора;
- плату GSM-модема в зависимости от модификации;
- плату PLC-модемов, одну или две в зависимости от модификации;
- платы других типов модемов, в зависимости от модификации.
На передней панели УСПД располагаются светодиодные индикаторы функционирования каждого из блоков.
УСПД обеспечивают измерение и хранение электрической энергии и мощности в соответствии с таблицей 1.
Таблица 1 - Измеряемые физические величины
| Измеряемая физическая величина | Размер ность | Тип данных |
| Электроэнергия активная потребленная, отпущенная | Вт-ч | показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, показания на конец каждых 1, 5, 10, 15, 30, 60 минут текущего часа суммарно и по тарифам, значение за период суммарно и по тарифам |
| Электроэнергия реактивная потребленная, отпущенная | вар-ч | показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, показания на конец каждых 1, 5, 10, 15, 30, 60 минут текущего часа суммарно и по тарифам, значение за период суммарно и по тарифам |
| Электрическая мощность активная потребленная, отпущенная | Вт | мгновенное значение, суммарное и по квадрантам |
| Электрическая мощность реактивная потребленная, отпущенная | вар | мгновенное значение, суммарное и по квадрантам |
| Электрическая мощность полная потребленная, отпущенная | ВА | мгновенное значение, суммарное и по квадрантам |
| Основные функции УСП | Д: | |
- автоматический поиск и регистрация счетчиков, включение в схему опроса;
- сбор учетных данных и журналов событий со счетчиков, как в автоматическом режиме, так и по запросу;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на уровень ИВК, через доступные интерфейсы и подключенные модемы;
- приём от ИВК, сохранение в энергонезависимой памяти и передача на счетчики, информации о параметрировании и команд управления (тарифные сетки, различные ограничители, рассылка предупреждений и т.д.);
- приём от ИВК информации о настройках функционирования УСПД и сохранение в энергонезависимой памяти;
- ведение журналов событий (рестарт УСПД, включение/отключение интерфейсов связи, регистрация/разрегистрация счетчиков, синхронизация времени, вход операторов через вебинтерфейс, регистрация вскрытия крышки корпуса, результаты самодиагностики и др.) и передача журналов на уровень ИВК;
- автоматическое самодиагностирование каждый раз при включении и не менее одного раза в секунду, при этом проверяются следующие узлы: ОЗУ и целостность программного обеспечения, флеш-память, внутренняя шина данных, датчик температуры и температура внутри корпуса, вскрытие крышки корпуса, блок питания, дата и время, работа сетевых интерфейсов;
- измерение времени;
- синхронизация часов УСПД с серверами точного времени;
- синхронизация часов счетчиков со своими часами;
- обеспечение корректного завершения работы при пропадании внешнего питания с сохранением в энергонезависимой памяти измеренных данных;
- обеспечение питания часов УСПД от встроенного источника питания - литиевая батарея, при пропадании внешнего питания;
- обеспечение автоматического перехода на питание от внешнего резервного источника питания постоянного тока, при его наличии;
- обеспечение взаимодействия оператора с УСПД с помощью любого интернет-браузера через встроенный веб-интерфейс;
- обеспечение прямого доступа к счетчикам с уровня ИВК.
УСПД имеют программную блокировку доступа к изменяемым параметрам и перепрограммирования в виде паролей доступа и механическую блокировку доступа к разъемам интерфейсов в виде пломбируемых крышек.
Конфигурирование (изменение параметров функционирования) УСПД и чтение собранных данных может быть произведено при помощи встроенного веб-интерфейса или с помощью любого ssh-клиента (например putty) по цифровым интерфейсам USB, Ethernet, 2G/3G/4G в зависимости от модификации.
Порядок подключения и основные настройки приводятся в руководстве по эксплуатации на прибор.
Структура условного обозначения УСПД приведена на рисунке 1.

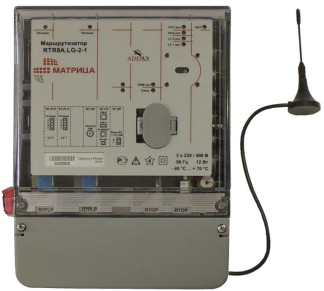

Фото общего вида УСПД с указанием схемы пломбирования от несанкционированного доступа приведены на рисунке 2.
RTR
8
Х.
Х
Х
-Х
-Х
-Х/Х
Тип прибора: RTR - Устройство сбора и передачи данных производства ООО «Матрица»
Версия системы ADDAX: 8-я
Код функциональности (по степени сложности): L - Lite (урезанная функциональность)
Е - Extra (расширенная функциональность)
A - Advanced (добавленная функциональность относительно кода Е)
Тип интерфейсов связи со счетчиками, доступный в данной модификации (одна или сочетание букв):
L - PL LV Rs - RS-485
Тип основного интерфейса связи с информационно-вычислительным комплексом, доступный в данной модификации (одна или сочетание букв):
G - 2G (GSM/GPRS)
U - 3G (UMTS, CDMA2000)
H - 3,5G / 4G(HSPA, HSPA+ / LTE)
E - Ethernet
Число PLC-модемов связи со счетчиками, доступных в данной модификации:
1 - подключение к одному трехфазному отводящему фидеру
2 - подключение к двум трехфазным отводящим фидерам
Версия сборки:
0...9 - любая десятичная цифра. Версия сборки используется для внутризаводской идентификации УСПД, которая учитывает модернизацию прибора без изменения функциональных и метрологических характеристик
(Последующая часть обозначения может не использоваться)
- Интерфейс для подключения дополнительных модулей / используемый дополнительный модуль:
R - интерфейс RS-485 U - интерфейс USB
G - дополнительный модуль - GSM/GPRS-модем
H - дополнительный модуль - универсальный 2G/3G/4G/CDMA-модем F - дополнительный модуль - радиомодем, например: ZigBee, LoRa, NB-IoT, 433 МГц, 868 МГц или иные T- дополнительный модуль - GPS/ГЛОНАС модуль синхронизации
Рисунок 1 - Структура условного обозначения УСПД RTR8
| Место нанесения | ||
| \ | знака поверки | |
| X- | ||
Программное обеспечение (ПО) структурно разделено на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую. Возможны изменения только в метрологически незначимой части ПО, при этом метрологически значимая часть остается неизменной. Метрологически незначимая часть ПО может быть обновлена локально или удаленно.
Предусмотрено разграничение прав доступа для перепрограммирования и настройки УСПД в соответствии с уровнями доступа при помощи авторизации оператора (ввод логина и пароля).
Влияние ПО на достоверность воспроизведения показаний полученных от счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Данные, хранящиеся в энергонезависимой памяти УСПД, имеют дискретность. Диапазон представления, длительность хранения и округления результатов не влияют на достоверность воспроизведения показаний полученных от приборов учета.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RTR.8.0.X.X |
| Номер версии (идентификационный номер) ПО | * RTR.8.0.X.X |
| Цифровой идентификатор ПО | - |
| Примечание: * номер версии ПО определяют первые две цифры, разделенные точкой (8.0, 8.1, 8.2 и выше), в качестве следующих символов «X.X» могут использоваться десятичные цифры от 0 до 9. | |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 3 - Метрологические и технические характеристики
| Параметр | Значение |
| 1 | 2 |
| Диапазон измерений электрической энергии: активной, Втч реактивной, варч | от 0 до 2-109 |
| Диапазон измерений электрической мощности: активной, Вт реактивной, вар полной, В • А | от 0 до 108 |
| Пределы допускаемой абсолютной погрешности при измерении: - активной электрической энергии, Вт-ч - реактивной электрической энергии, вар-ч - активной электрической мощности, Вт - реактивной электрической мощности, вар - полной электрической мощности, ВА | ±1 |
| Пределы абсолютной погрешности хода часов в сутки, при отсутствии внешней синхронизации, с | ±5 |
| Пределы абсолютной погрешности хода часов в сутки, при внешней синхронизации не реже одного раза в 3 часа, с | ±0,5 |
| Пределы дополнительной температурной погрешности хода часов в сутки в рабочем диапазоне температур, с/°С | ±0,1 |
| Номинальное фазное напряжение питания, В | 230 |
| Диапазон рабочего фазного напряжения питания, В | от 100 до 350 |
| Номинальная частота, Гц | 50 |
| Рабочий диапазон частоты питающего напряжения, Гц | 50±2,5 |
| Активная потребляемая мощность в сумме по трем фазам, Вт, не более | 12 |
| Полная потребляемая мощность в сумме по трем фазам, ВА, не более | 30 |
| Диапазон напряжений внешнего источника бесперебойного питания постоянного тока, В | от 12 до 24 |
| 1 | 2 | ||
| Сила тока потребляемого от внешнего источника бесперебойного питания постоянного тока, А, не более | 2 | ||
| Синхронизация времени от NTP сервера | есть | ||
| Интерфейсы для связи с ИВК и синхронизации времени в УСПД | 2G (GSM/GPRS) 3G (UMTS, CDMA2000) 4G (HSPA, HSPA+ , LTE) USB, Ethernet, RS-485 | ||
| Интерфейсы для связи со счетчиками, и синхронизации времени в счетчиках | RS485, PLC-0,4 кВ, модуляция FSK, SFSK и OFDM | ||
| Локальный интерфейс для настройки, съема измерительной информации и синхронизации встроенных часов | оптический порт в соответствии с ГОСТ IEC 61107-2011, USB тип B | ||
| Поддержка объектной модели данных стандарта МЭК 62056 (DLMS/COSEM) | есть | ||
| Максимальное количество счетчиков шт., подключаемых к: УСПД оборудованным одним PLC модемом УСПД оборудованным двумя PLC модемами | 1000 2000 | ||
| Суммарное максимальное количество записей информации об измерениях и состоянии приборов учета, собственном состоянии, настроек и команд управления, ед., не менее | 20 000 000 | ||
| Распределение памяти для сохранения записей информации об измерениях и состоянии приборов учета, собственном состоянии, настроек и команд управления | автоматическое, по мере накопления информации | ||
| Глубина хранения информации об измерениях и состоянии приборов учета, собственном состоянии, настроек и команд управления в энергонезависимой памяти при отсутствии внешнего, резервного или питания от внутренней батареи, лет, не менее | 3,5 | ||
| Автоматическая самодиагностика | при включении, непрерывно во время функционирования | ||
| Ведение журналов событий с фиксацией времени и даты | Есть | ||
| Датчик вскрытия корпуса | Есть, все модификации | ||
| Климатические условия эксплуатации, транспортирования и хранения: диапазон температур при эксплуатации, °C диапазон температур при хранении и транспортировании, °C относительная влажность воздуха %, при 30 °С, не более атмосферное давление кПа (мм рт. ст.) | от - 40 до +70 от - 50 до +70 95 от 60,0 до106,7 (от 460 до 800) | ||
| Нормальные условия измерений: температура окружающего воздуха, °C относительная влажность воздуха, % | 23±5 30-80 | ||
| 1 | 2 |
| Степень защиты, обеспечиваемая оболочкой: | |
| корпус | IP51 |
| панель разъемов | IP30 |
| Масса, кг, не более | 1,45 |
| Г абаритные размеры, мм | 184x262x88 |
| Средний срок службы, лет, не менее | 24 |
| Средняя наработка на отказ, ч, не менее | 180 000 |
наносят на щиток (шильдик) на лицевой панели УСПД методом штемпелевания (шелкографии, наклейки) или методом лазерной гравировки, на титульный лист паспорта и руководства по эксплуатации - типографским способом.
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность УСПД
| Наименование | Обозначение | Количество |
| УСПД | УСПД RTR8A.LG-2-1 (пример) | 1 шт. |
| Антенна GSM модема | - | при наличии GSM-модема |
| Комплект крепёжных изделий: - винт DIN7985 M5x16-H - гайка DIN934 M5 - шайба DIN433 5,3 | - | по 3 шт. каждого изделия |
| Комплект вилок - ответных частей к блоку разъемов | - | состав определяется модификацией УСПД |
| Стяжки кабельные пластиковые | - | 5 шт. |
| Паспорт | ADDM.411152.ххх ПС | 1 шт. |
| Руководство по эксплуатации1 | ADDM.411152.525 РЭ | 1 шт. |
| Методика поверки2) | ADDM.411152.525 МП | По запросу |
| Сервисное ПО, Комплект оптоголовки (CM.Bus)2) | - | 1 компл. |
| Потребительская тара3) | - | 1 шт. |
| Примечание: 1)В силу большого объема, руководство по эксплуатации не распространяется на бумажном носителе и находится в свободном доступе в сети Интернет по адресу: www.matritca.ru; 2)Методика поверки и сервисное ПО высылается по требованию организации, производящих поверку УСПД. Комплект оптоголовки (CM.Bus) приобретается отдельно. 3)Допускается групповая отгрузка с использованием многоместной упаковочной коробки. | ||
осуществляется по документу ADDM.411152.525 МП «Устройства сбора и передачи данных RTR8. Методика поверки», утвержденному ФГУП «ВНИИМС» 6 апреля 2018 г.
Основные средства поверки:
- счетчик электрической энергии однофазный серии NP71 (регистрационный номер в Федеральном информационном фонде 48362-11);
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1, (регистрационный номер в Федеральном информационном фонде 37404-08);
- Радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы GlobalPositioningSystem (GPS), (регистрационный номер в Федеральном информационном фонде 27008-04);
- Установка для проверки электрической безопасности GPI-825 (регистрационный номер в Федеральном информационном фонде №30010-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и (или) УСПД.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 4255-706-73061759-14 (с изменениями 1) «Устройства сбора и передачи данных RTR». Технические условия
