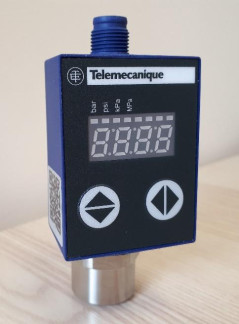

Датчики давления XMLR, 72010-18

Модель

Вид выходного аналогового сигнала

Способ

переключения

Вес,

кг

Резьбовое

присоединение

Диапазон измерений давления от 0 до 10 бар

XMLR010G0T25

4-20 мА

—

0,19

G 1/4

XMLR010G0T75

0-10 В

—

0,19

G 1/4

XMLR010G1P25

4-20 мА

1xPNP

0,19

G 1/4

XMLR010G1N25

4-20 мА

1xNPN

0,19

G 1/4

XMLR010G2P25

4-20 мА

2xPNP

0,19

G 1/4

XMLR010G2N25

4-20 мА

2xNPN

0,19

G 1/4

XMLR010G0T26

4-20 мА

—

0,212

1/4 -18 NPT

XMLR010G0T76

0-10 В

—

0,212

1/4 -18 NPT

XMLR010G1P26

4-20 мА

1xPNP

0,212

1/4 -18 NPT

XMLR010G1N26

4-20 мА

1xNPN

0,212

1/4 -18 NPT

XMLR010G2P26

4-20 мА

2xPNP

0,212

1/4 -18 NPT

XMLR010G2N26

4-20 мА

2xNPN

0,212

1/4 -18 NPT

Диапазон измерений давления от 0 до 16 бар

XMLR016G0T25

4-20 мА

—

0,19

G 1/4

XMLR016G0T75

0-10 В

—

0,19

G 1/4

XMLR016G1P25

4-20 мА

1xPNP

0,19

G 1/4

XMLR016G1N25

4-20 мА

1xNPN

0,19

G 1/4

XMLR016G2P25

4-20 мА

2xPNP

0,19

G 1/4

XMLR016G1P75

0-10 В

1xPNP

0,19

G 1/4

XMLR016G2P05

—

2xPNP

0,19

G 1/4

XMLR016G0T26

4-20 мА

—

0,212

1/4 -18 NPT

Модель

Вид выходного аналогового сигнала

Способ

переключения

Вес,

кг

Резьбовое

присоединение

XMLR016G1P26

4-20 мА

1xPNP

0,212

1/4 -18 NPT

XMLR016G1N26

4-20 мА

1xNPN

0,212

1/4 -18 NPT

XMLR016G2P06

—

2xPNP

0,212

1/4 -18 NPT

XMLR016G2N06

—

2xNPN

0,212

1/4 -18 NPT

Диапазон измерений давления от 0 до 25 бар

XMLR025G0T25

4-20 мА

—

0,19

G 1/4

XMLR025G0T75

0-10 В

—

0,19

G 1/4

XMLR025G1P25

4-20 мА

1xPNP

0,19

G 1/4

XMLR025G1N25

4-20 мА

1xNPN

0,19

G 1/4

XMLR025G1P75

0-10 В

1xPNP

0,19

G 1/4

XMLR025G1N75

0-10 В

1xNPN

0,19

G 1/4

XMLR025G2P05

—

2xPNP

0,19

G 1/4

XMLR025 G2N 05

—

2xNPN

0,19

G 1/4

XMLR025G0T26

4-20 мА

—

0,212

1/4 -18 NPT

XMLR025G1P26

4-20 мА

1xPNP

0,212

1/4 -18 NPT

XMLR025G1N26

4-20 мА

1xNPN

0,212

1/4 -18 NPT

XMLR025G2P06

—

2xPNP

0,212

1/4 -18 NPT

XMLR025G2N06

—

2xNPN

0,212

1/4 -18 NPT

Наименование характеристики

Значение

Диапазоны измерений давления, кПа

от 0 до 1000; от 0 до 1600; от 0 до 2500

Пределы допускаемой основной приведенной от диапазона измерений погрешности, %:

±1

Пределы допускаемой дополнительной приведенной от диапазона измерений погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), %/ °С

±0,13

Вариация выходного сигнала, % (от диапазона измерения)

0,2

Нормальные условия для датчиков XMLR:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

Рабочие условия эксплуатации датчиков XMLR:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от -20 до +80 до 80 от 80 до 106,7

Выходные сигналы:

-    аналоговый, в виде электрического тока, мА

-    аналоговый, в виде электрического напряжения, В

-    цифровой

от 4 до 20 от 0 до 10 ЖК-дисплей

Номинальное напряжение питания постоянного тока, В

24

Диапазон напряжений питания постоянного тока, В

от 17 до 33

Пределы допускаемой дополнительной приведенной от диапазона изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального значения в диапазоне от 17 до 33 В, % / В

±0,025

Габаритные размеры (ширинахвысотахглубина), мм, не более:

-    модификация с типом соединения G У

-    модификация с типом соединения 1/4 -18 NPT

41x93x42

41x100x42

Масса, кг, не более:

0,212

Средний срок службы, лет

7

Средняя наработка на отказ, ч

70000

Степень защиты оболочки по ГОСТ 14254-96

IP67

Наименование

Обозначение

Кол-во

Примечание

Датчик давления XMLR

-

1 шт.

Модель в соответствии с заказом

Паспорт

-

1 экз.

-

Методика поверки

МП 202-011-2018

1 экз.

Допускается поставлять 1 экз. на 10 датчиков, отправляемых в один адрес, размещать в электронном виде на сайте официального представителя в России www.schneider-electric.ru
