Номер в госреестре | 72012-18 |
Наименование СИ | Системы автоматизированные информационно-измерительные учета энергоресурсов "ТОТЭМ" |
Обозначение типа СИ | АИИС УЭ ТОТЭМ |
Изготовитель | АО "Комплектэнергоучет", г.С.-Петербург |
Год регистрации | 2018 |
Срок свидетельства | 01.08.2024 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Системы автоматизированные информационно-измерительные учета энергоресурсов «ТОТЭМ» (АИИС УЭ «ТОТЭМ») (далее - АИИС УЭ «ТОТЭМ») предназначены для измерения электрической энергии, тепловой энергии и количества теплоносителя, расхода и объема газа; а также для автоматического сбора, накопления, обработки, хранения, отображения и передачи информации о потреблении энергоресурсов в диспетчерские и расчетные центры, в системы верхнего уровня.

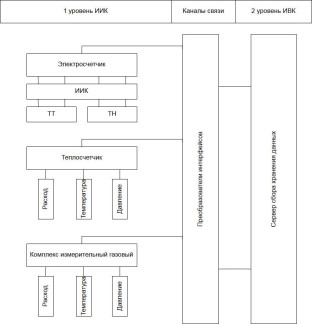

Системы автоматизированные информационно-измерительные учета энергоресурсов «ТОТЭМ» (АИИС УЭ «ТОТЭМ») обеспечивают измерение, регистрацию и передачу на верхний уровень измерительной информации; осуществляют ведение базы данных на АРМ с возможностью печати отчетов, протоколов; контроль линий связи со счетчиками энергоресурсов; защиту информации о потреблении энергоресурсов от несанкционированного доступа и применяются на объектах промышленного назначения и ЖКХ, в том числе при учетно-расчетных операциях.
АИИС УЭ «ТОТЭМ» относятся к проектно-компонуемым изделиям, виды и количество измерительных каналов (ИК) определяется конкретным проектом.
В качестве компонентов первого (нижнего) уровня используются средства измерений приведенные в таблице 1.
Таблица 1
Наименование | Регистрационный номер в Федеральном информационном фонде (рег.№) |
1 | 2 |
Счетчики ватт-часов активной энергии переменного тока статические Меркурий 200 | 24410-07 |
Счетчики электрической энергии статические однофазные Меркурий 203.2Т | 55299-13 |
Счетчики электрической энергии статические однофазные Меркурий 206 | 46746-11 |
Счетчики электрической энергии трехфазные статические Меркурий 230 | 23345-07 |
Счетчики электрической энергии статические трехфазные Меркурий 234 | 48266-11 |
Счетчики электрической энергии статические МАЯК 101 АТ | 52794-13 |
Счетчики электрической энергии трехфазные статические МАЯК Т301АРТ | 57639-14 |
Комплексы измерительные ЛОГИКА 7761 | 60936-15 |
Комплексы измерительные ЛОГИКА 6761 | 51002-12 |
Комплексы измерительные ЛОГИКА 6762 | 55780-13 |
Комплексы измерительные ЛОГИКА 7742 | 51001-12 |
1 | 2 |
Теплосчетчики ЛОГИКА 8941 | 43409-15 |
Теплосчетчики ЛОГИКА 8943 | 43505-15 |
Теплосчетчики ЛОГИКА 6961 | 54511-13 |
Теплосчетчики ЛОГИКА 6962 | 65010-16 |
Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М | 27011-13 |
Теплосчетчики Т34 | 48334-11 |
Теплосчетчики ТСК5 | 20196-11 |
Теплосчетчики ТСК71 | 53289-13 |
Теплосчетчики КМ-5 | 18361-10 |
Теплосчетчики КМ-9 | 38254-08 |
Комплексы измерительные ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС | 46059-11 |
Теплосчетчики СТУ-1 | 26532-09 |
Теплосчетчики ТС.ТМК-Н | 21288-14 |
Теплосчетчики СКМ-2 | 47039-11 |
Теплосчетчики многоканальный ТМ-3Э | 48235-11 |
Верхний уровень (ИВК) включает в себя один или несколько компьютеров, объединенных в локальную сеть, с установленным программным обеспечением «ТОТЭМ», каналообразующее оборудование или преобразователи интерфейсов.
Приборы учета устанавливаются на объекте в согласованных с энергосбытовыми организациями местах в установленном порядке. Все приборы учета соединяются информационной сетью с компьютеров уровня ИВК.
Для счетчиков электрической энергии: первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности. На выходе счетчиков имеется измерительная информация со значениями следующих физических величин: активная и реактивная электрическая энергия, активная и реактивная мощность.
Теплосчетчики, включающие тепловычислитель, расходомеры и термодатчики, измеряют параметры теплоносителя, транспортируемого по трубопроводам, с последующим расчетом тепловой энергии и количества теплоносителя. Выходные электрические сигналы от датчиков параметров теплоносителя (расход, объем, температура, давление) поступают в тепловычислитель, где осуществляется их преобразование в значение соответствующих физических величин и производится вычисление тепловой энергии и количества теплоносителя.
Измерительные комплексы, включающие в себя датчики параметров потока газа (расход, давление температура), измеряют расход и объем природного газа при рабочих условиях и приводят результаты измерений к стандартным условиям. Выходные электрические сигналы датчиков параметров потока газа, установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа. Коэффициент сжимаемости газа вычисляется по модифицированному методу NX-19 мод. и модифицированному уравнению состояния GERG-91 мод.
Передача информации на верхний уровень может осуществляться как непосредственно с приборов учета по интерфейсам RS232/RS485/CAN, так и при помощи каналообразующего оборудования или преобразователя интерфейсов. Информация со счетчиков энергоресурсов поступает на сервер сбора данных через устройства передачи данных (модемы проводные, сотовые, интерфейсные радиомодули, сетевое оборудование для компьютерных сетей) в цифровом виде. Сервер сбора данных обеспечивает автоматический опрос приборов учета в соответствии с заданным расписанием, сохранение данных в базе данных, формирование отчетных форм, выгрузку данных в другие программы и системы.
Программные средства защиты уровня ИВК осуществляют проверку информации на целостность передаваемых данных. При обнаружении ошибки производится повторный запрос данных от соответствующего прибора учета.
Системы АИИС КУЭ «ТОТЭМ» в своей работе могут использовать следующие каналы связи (основной и/или резервный):
• оптоволоконные;
• выделенные линии;
• телефонные проводные линии;
• GSM/GPRS каналы сотовой связи.
• радиоканал
Для защиты систем от несанкционированных изменений (корректировок) предусмотрена аппаратная блокировка, пломбирование средств учета, кроссовых и клеммных коробок, использование запираемых шкафов, содержащих средства связи.
Программное обеспечение (ПО) АИИС УЭ «ТОТЭМ» состоит из встроенного метрологически значимого ПО измерительных компонентов нижнего уровня системы, внесенных в Федеральный информационный фонд по обеспечению единства измерений и ПО верхнего уровня «ТОТЭМ».
В целях предотвращения несанкционированной настройки, случайных, непреднамеренных и преднамеренных вмешательств, приводящих к искажению результатов измерений, ПО «ТОТЭМ» относится к высокому уровню защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 и имеет несколько степеней защиты:
- защита средствами ПО «ТОТЭМ»: для пользователей присвоен индивидуальный пароль (средства авторизации) и ограничения по выполнению вида операций, блокировки элементов меню управления, средства аутентификации пользователей и разграничение прав доступа к данным, использование грифов доступа, поддержка SSL, выполнение протоколирования и аудита действий пользователей.
ПО «ТОТЭМ» и база данных вместе с настройками, журналами событий размещена на отдельном физическом сервере, хранится в центрах обработки данных, которые наиболее полно соответствуют концепциям отказоустойчивости компьютерного оборудования, в котором используется кластеризация ЦПУ, массивы RAID DASD, особые требования к источникам бесперебойного питания и резервированные каналы передачи данных, обеспечивающие высокую надежность, эксплуатационную готовность и ремонтопригодность.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | totem.exe |
Номер версии (идентификационный номер ПО) | не ниже версия 3.1ххххххх |
Цифровой идентификатор ПО (по MD5) | 2110491 |
Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 3 - Основные метрологические характеристики ИК объема и расхода природного газа в рабочих условиях и приведенного к стандартным условиям, тепловой энергии, количества (массы и/или объема) теплоносителя в рабочих условиях.__
Наименование характеристики | Значение |
1 | 2 |
ИК учета тепловой энергии, количества (массы и/или объема) теплоносителя | |
3 Диапазон измерения объемного расхода теплоносителя, м /ч | от 0,05 до 106 |
Диапазон измерения массового расхода теплоносителя, т/ч | от 0,05 до 106 |
Диапазон измерения температуры теплоносителя, °С | от -50 до +600 |
Диапазон измерений избыточного давления, МПа, не более | 30 |
Диапазон измерения разности температур, °С | от 1 до 150 |
Пределы допускаемой относительной погрешности измерения количества теплоты, %, По ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2006 Класс 1 Класс 2 Класс 3 где Atmin - наименьшая разность температур в подающем и питаюь At - разность температур в подающем и питающем контуре; Gb, G - значение расхода теплоносителя и его наибольшее значен трубопроводе. | ±(2+4 Atmin/ At+0,01GB/G) ±(3 +4 Atmin/ At+0,02GB/G) ±(4+4 Atmin/ At+0,05GB/G) щем контуре; ие в подающем |
Пределы допускаемой абсолютной погрешности измерения температуры теплоносителя, °С где t - температура теплоносителя. | ±(0,6+0,004t) |
1 | 2 |
Пределы допускаемой относительной погрешности измерения массового (объемного) расхода теплоносителя, % | ±2,0 |
Пределы допускаемой относительной погрешности измерения давления теплоносителя, % | ±2,0 |
ИК объема и расхода газа | |
Диаметр условного прохода трубопровода, мм | От 10 до 1300 |
Диапазон измерений расхода газа, м /ч | от 0,05 до 2-107 |
Диапазон измерений объема газа, м | от 2-10-5до 9-1011 |
Диапазон измерений температуры газа, °С | от -50 до +200 |
Диапазон измерений давления газа, МПа | от 0 до 12 |
Диапазон измерений разности давлений газа, кПа | от 0 до 1000 |
Пределы допускаемой погрешности: | |
расход и объем (относительная) газа, % | от ±1,0 до ±3,0 |
давление (приведенная к диапазону измерений) газа, % | ±0,6 |
разность давлений (приведенная к диапазону измерений) газа, % | ±0,7 |
температура (абсолютная) газа, °С | ±(0,25 + 0,002-1 ) |
Пределы допускаемой абсолютной погрешности часов сервера сбора данных, с/сут | ±30 |
Таблица 4 - Метрологические характеристики ИК активной электроэнергии
Состав канала | Г раницы интервала основной относительной погрешности ИК для вероятности 0,95, (±5),% | Г раницы интервала погрешности, в рабочих условиях (±5),% | ||
Трансформаторы тока, класс точности | Трансформаторы напряжения, класс точности | Счетчик электрической энергии, класс точности | ||
- | - | 0,5S | 0,6 | 1,9 |
1,0 | 1,1 | 3,6 | ||
0,2 | 0,2 | 0,5S | 0,7 | 2,3 |
1,0 | 1,2 | 3,8 | ||
0,2 | 0,5 | 0,5S | 0,9 | 2,3 |
1,0 | 1,3 | 3,8 | ||
0,2S | 0,2 | 0,5S | 0,7 | 2,0 |
1,0 | 1,2 | 3,6 | ||
0,2S | 0,5 | 0,5S | 0,9 | 2,1 |
1,0 | 1,3 | 3,7 | ||
0,5S | 0,2 | 0,5S | 1,0 | 2,4 |
1,0 | 1,4 | 3,8 | ||
0,5S | 0,5 | 0,5S | 1,1 | 2,5 |
1,0 | 1,5 | 3,9 | ||
0,5 | 0,5 | 0,5S | 1,1 | 3,4 |
1,0 | 1,5 | 4,6 | ||
1,0 | 1,0 | 0,5S | 2,0 | 6,0 |
1,0 | 2,2 | 6,7 |
Состав канала | Г раницы интервала основной относительной погрешности ИК для вероятности 0,95, (±5),% | Границы интервала погрешности ИК, в рабочих условиях (±5),% | ||
Трансформаторы тока, класс точности | Трансформаторы напряжения, класс точности | Счетчик электрической энергии, класс точности | ||
- | - | 1,0 | 1,1 | 4,0 |
2,0 | 2,2 | 7,1 | ||
0,2 | 0,2 | 1,0 | 1,5 | 4,3 |
2,0 | 2,4 | 7,2 | ||
0,2 | 0,5 | 1,0 | 2,0 | 4,4 |
2,0 | 2,7 | 7,3 | ||
0,2S | 0,2 | 1,0 | 1,5 | 4,1 |
2,0 | 2,4 | 7,1 | ||
0,2S | 0,5 | 1,0 | 2,0 | 4,2 |
2,0 | 2,7 | 7,2 | ||
0,5S | 0,2 | 1,0 | 2,4 | 4,6 |
2,0 | 3,1 | 7,4 | ||
0,5S | 0,5 | 1,0 | 2,7 | 4,6 |
2,0 | 3,3 | 7,4 | ||
0,5 | 0,5 | 1,0 | 2,7 | 5,9 |
2,0 | 3,3 | 8,3 | ||
1,0 | 1,0 | 1,0 | 5,1 | 9,5 |
2,0 | 5,5 | 11,1 |
Примечание к таблицам 4, 5:
1. Границы интервала основной относительной погрешности ИК указаны для нормальных условий cosj = 0,9 инд, !ном= 1.
2. Границы интервала основной погрешности ИК в рабочих условиях указаны для нормальных условий cosj = 0,8, !ном= 0,05-!ном.
3. Основные метрологические характеристики ИК активной и реактивной электроэнергии зависят от класса точности применяемых счетчиков электроэнергии, измерительных трансформаторов напряжения и тока, режимов работы вторичных цепей измерительных трансформаторов.
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики | Значение |
Количество ИК | до 10 000 |
Нормальные условия: параметры сети: - напряжение, % от Uном - сила тока, % от !ном - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 1 до 120 0,9 от 49,8 до 50,2 от +20 до +25 |
Продолжение таблицы 6
Условия эксплуатации: | |
параметры сети: | |
- напряжение, % от Uном | от 90 до 110 |
- сила тока, % от !ном | от 1 до 120 |
Наименование характеристики | Значение |
- коэффициент мощности, cos9 - частота, Гц температура окружающей среды для трансформаторов тока и напряжения, °С температура окружающей среды в месте расположения счетчиков электрической энергии, °С температура окружающей среды в месте расположения теплосчетчиков и измерительных комплексов, °С температура окружающей среды в месте расположения сервера, °С | 0,8 от 49,8 до 50,2 от -40 до +70 от -10 до +50 от -10 до +50 от +15 до +35 |
наносится типографским способом на титульные листы эксплуатационных документов на системы автоматизированные информационно-измерительные учета энергоресурсов «ТОТЭМ».
Комплектность средств измерений
Конкретный состав АИИС УЭ «ТОТЭМ» определяется проектной и эксплуатационной документацией на нее из состава средств измерений указанных в таблице 1.
Таблица 7 - Комплектность систем АИИС УЭ «ТОТЭМ»
Комплектность | Обозначение | Количество, шт. |
Каналы измерения активной и реактивной электрической энергии: Измерительные трансформаторы тока и напряжения; Счетчики активной и реактивной электроэнергии из состава средств измерений указанных в таблице 1; Каналы измерения количества теплоты, расхода, объёма и массы теплоносителя: теплосчетчики из состава средств измерений указанных в таблице 1. Каналы измерения расхода и объема природного газа из состава средств измерений указанных в таблице 1 и другие в комплекте с предусмотренной их технической документацией средствами измерений | По проектной и эксплуатационной документации | |
Модемы проводные, сотовые, интерфейсные радиомодули, сетевое оборудование для компьютерных сетей | По проектной и эксплуатационной документации | |
Сервер | ПО «ТОТЭМ» | Состав определяется заказом потребителя |
Методика поверки | Раздел 9 руководства по эксплуатации 203.53-014-РЭ.МП | |
Формуляр на систему | 203.53-014 ФО | 1 |
Руководство по эксплуатации | 203.53-014-РЭ.МП | 1 |
осуществляется по документу 203.53-014-РЭ.МП «Системы автоматизированные информационно-измерительные учета энергоресурсов «ТОТЭМ» (АИИС УЭ «ТОТЭМ»)». Руководство по эксплуатации», раздел 9, утвержденному ФГУП «ВНИИМС» «24» апреля 2018 г.
Основные средства поверки
- для счетчиков энергоресурсов, датчиков - по их технической документации.
- для трансформаторов тока - по ГОСТ 8.217-2003;
- для трансформаторов напряжения - по МИ 2845-2003, МИ 2925-2005 и/или по ГОСТ 8.216-11;
Перечень основного поверочного оборудования: для вторичной части систем:
- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS) (рег.№ 27008-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке АИИС УЭ «ТОТЭМ».
приведены в документе «Системы автоматизированные информационно-измерительные учета энергоресурсов «ТОТЭМ» (АИИС УЭ «ТОТЭМ»)». Руководство по эксплуатации» 203.53-014-РЭ.МП.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ТУ 55.3658556.501390-11 13 Системы автоматизированные информационноизмерительные учета энергоресурсов «ТОТЭМ» (АИИС УЭ «ТОТЭМ»)
