| Номер в госреестре | 72017-18 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-2000, предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара вертикального стального цилиндрического РВС-2000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

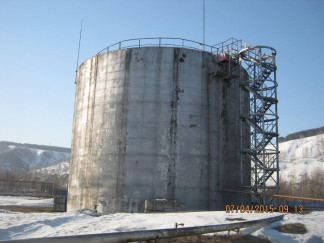

Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС-2000 с заводским номером 35, расположен на территории Новокузнецкой нефтебазы, Кемеровская обл, г. Новокузнецк, Куйбышевский район, улица Полевая, 34.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-2000, не предусмотрено.
отсутствует.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование параметра | Значения |
| РВС-2000 | |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,20 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование параметра | Значения |
| РВС-2000 | |
| Условия эксплуатации: | |
| - температура окружающего воздуха, С | от -50 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Т а б л и ц а 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-2000 | РВС-2000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде средств измерений (далее - регистрационный номер) 55464-13;
- толщиномер ультразвуковой А1207, зав. № 138202, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9411, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпромнефть». Регистрационный номер ФР.1.29.2015.21897.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация АО «Газпромнефть-Терминал»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
