| Номер в госреестре | 72027-18 |
| Наименование СИ | Счетчики электрической энергии однофазные |
| Обозначение типа СИ | РиМ 189 |
| Изготовитель | ОАО "Улан-Удэнское приборостроительное ПО", г.Улан-Удэ |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные серии РиМ 189 (далее - счетчики) предназначены для измерений (в зависимости от исполнения): активной и реактивной электрической энергии; мощности (активной, реактивной, полной) в однофазных двухпроводных электрических цепях переменного тока промышленной частоты; среднеквадратического значения фазного напряжения, среднеквадратического значения тока фазного провода, среднеквадратического значения тока нулевого провода, значения частоты сети, коэффициента мощности cos ф, коэффициента реактивной мощности tg ф, удельной энергии потерь в цепи тока.
Счетчики измеряют показатели качества электрической энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S: установившееся отклонение напряжения основной частоты 5иу, отклонение частоты Af.
Принцип действия счетчиков основан на цифровой обработке аналоговых входных сигналов токов и напряжения при помощи специализированной микросхемы со встроенными АЦП. Остальные параметры, измеряемые счетчиком, определяются расчетным путем по измеренным значениям тока, напряжения и частоты сети.
Счетчики выпускаются в следующих модификациях (исполнениях):
1) Счетчики электрической энергии однофазные статические РиМ 189.1Х (РиМ 189.11, РиМ 189.12, РиМ 189.13, РиМ 189.14, РиМ 189.15, РиМ 189.16, РиМ 189.17, РиМ 189.18);
2) Счетчики электрической энергии однофазные многофункциональные РиМ 189.2Х (РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28), РиМ 189.2Х-01 (РиМ 189.21-01, РиМ 189.22-01, РиМ 189.23-01, РиМ 189.24-01).
Счетчики отличаются: наличием устройства коммутации нагрузки (далее - УКН), наличием приемника сигналов глобальных навигационных спутниковых систем (далее -ГНСС), возможностью замены резервного элемента питания ЧРВ, наличием гальванически развязанных резидентных интерфейсов, возможностью установки коммуникатора для расширения функциональных возможностей интерфейсов счетчиков и наличием дополнительного датчика тока нулевого провода (далее - ДДТ).
Счетчики представлены в нескольких исполнениях корпусов:
1) Счетчики в корпусе «тип I» (РиМ 189.11, РиМ 189.12, РиМ 189.13, РиМ 189.14, РиМ 189.21-01, РиМ 189.22-01, РиМ 189.23-01, РиМ 189.24-01) представляют собой единый корпус с установленным контроллером счетчика (см. рисунок 1).
2) Счетчики в корпусе «тип II» (РиМ 189.15, РиМ 189.16, РиМ 189.17, РиМ 189.18) выполнены в виде двух корпусов (корпус с установленным контроллером счетчика и корпус с ДДТ), соединенных между собой при помощи кабеля (см. рисунок 2).
3) Счетчики в корпусе «тип III» (РиМ 189.15, РиМ 189.16, РиМ 189.17, РиМ 189.18, РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28) выполнены в виде двух соединенных корпусов (корпус с установленным контроллером счетчика и корпус с ДДТ или коммуникатором, или другим устройством) (см. рисунок 3).
4) Счетчики в корпусе «тип IV» (РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28) выполнены в виде единого корпуса с несколькими отсеками: отсек для установки контроллера счетчика, отсек для установки ДДТ, коммуникатора или другого устройства (см. рисунок 4).

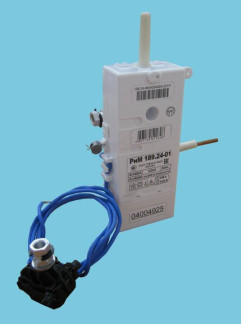

Общий вид счетчиков представлен на рисунках 1 - 4.
Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 5 - 8.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | Исполнения счетчиков |
| Идентиф икационное наименование ПО | РМ18911 ВНКЛ.411152.051 ПО | РиМ 189.11, РиМ 189.13 |
| РМ18912 ВНКЛ.411152.051-01 ПО | РиМ 189.12, РиМ 189.14 | |
| РМ18915 ВНКЛ.411152.051-02 ПО | РиМ 189.15, РиМ 189.17 | |
| РМ18916 ВНКЛ.411152.051-03 ПО | РиМ 189.16, РиМ 189.18 | |
| РМ18921 ВНКЛ.411152.088 ПО | РиМ 189.21, РиМ 189.21-01 | |
| РМ18922 ВНКЛ.411152.088-01 ПО | РиМ 189.22, РиМ 189.22-01 | |
| РМ18923 ВНКЛ.411152.088-02 ПО | РиМ 189.23, РиМ 189.23-01 | |
| РМ18924 ВНКЛ.411152.088-03 ПО | РиМ 189.24, РиМ 189.24-01 | |
| РМ18925 ВНКЛ.411152.088-04 ПО | РиМ 189.25 | |
| РМ18926 ВНКЛ.411152.088-05 ПО | РиМ 189.26 | |
| РМ18927 ВНКЛ.411152.088-06 ПО | РиМ 189.27 | |
| РМ18928 ВНКЛ.411152.088-07 ПО | РиМ 189.28 | |
| Номер версии (идентификационный номер) ПО | РиМ 189.11 не ниже v 1.00 | РиМ 189.11, РиМ 189.13 |
| РиМ 189.12 не ниже v 1.00 | РиМ 189.12, РиМ 189.14 | |
| РиМ 189.15 не ниже v 1.00 | РиМ 189.15, РиМ 189.17 | |
| РиМ 189.16 не ниже v 1.00 | РиМ 189.16, РиМ 189.18 | |
| РиМ 189.21 не ниже v 1.00 | РиМ 189.21, РиМ 189.21-01 | |
| РиМ 189.22 не ниже v 1.00 | РиМ 189.22, РиМ 189.22-01 | |
| РиМ 189.23 не ниже v 1.00 | РиМ 189.23, РиМ 189.23-01 | |
| РиМ 189.24 не ниже v 1.00 | РиМ 189.24, РиМ 189.24-01 | |
| РиМ 189.25 не ниже v 1.00 | РиМ 189.25 | |
| РиМ 189.26 не ниже v 1.00 | РиМ 189.26 | |
| РиМ 189.27 не ниже v 1.00 | РиМ 189.27 | |
| РиМ 189.28 не ниже v 1.00 | РиМ 189.28 | |
| Цифровой идентификатор ПО | Исполняемый код защищен от считывания и модификации | Для всех |
| Алгоритм вычисления контрольной суммы исполняемого кода | Не используется | Для всех |
| Наименование характеристики | Исполнения счетчиков | ||||||
| РиМ 189.11, РиМ 189.13 | РиМ 189.12, РиМ 189.14 | РиМ 189.15, РиМ 189.17 | РиМ 189.16, РиМ 189.18 | РиМ 189.21, РиМ 189.21-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.25, РиМ 189.27 | РиМ 189.22, РиМ 189.22-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.26, РиМ 189.28 | ||
| Значения параметров и нормы погрешностей | |||||||
| Класс точности: при измерении активной энергии | 1 | ||||||
| при измерении реактивной энергии | 2 1) | 1 | |||||
| Базовый ток, А | 5 | ||||||
| Максимальный ток, А | 100 | 80 | 100 | 80 | 100 | ||
| Номинальное напряжение, В | 230 | ||||||
| Номинальная частота, Гц | 50 | ||||||
| У становленный диапазон напряжений, В | от 198 до 253 | ||||||
| Расширенный диапазон напряжений, В | от 140 до 280 | ||||||
| Предельный диапазон напряжений, В | от 0 до 400 | ||||||
| Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении 6) 0/ активной мощности , % 0,05I6 < I < 0,10I6, cos ф =1,00 0,10I6 < I < Wc cos ф = 1,00 0,10I6 < I < 0,20I6, cos ф =0,50 инд 0,10I6 < I < 0,20I6, cos ф = 0,80 емк 0,20I6 < I < Iмакс, cos ф =0,50 инд 0,20I6 < I < Iмaкс, cos ф = 0,80 емк | ±1,5 ±1,0 ±1,5 ±1,5 ±1,0 ±1,0 | ||||||
| Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении 6) реактивной мощности , % 0,05I6 < I < 0,10I6, sin ф = 1,00 0,10I6 < I < Iмaкс, sin ф = 1,00 0,10I6 < I <0,20I6, sin ф=0,50 (инд, емк) 0,20I6 < I < Iмaкс, sin ф = 0,50 (инд, емк) 0,20!б < I < Iмaкс, sin ф = 0,25 (инд, емк) | ±2,5 1} ±2,0 1) ±2,5 1} ±2,0 1) ±2,5 1) | ±1,5 ±1,0 ±1,5 ±1,0 ±1,5 | |||||
| Наименование характеристики | Исполнения счетчиков | |||||
| РиМ 189.11, РиМ 189.13 | РиМ 189.12, РиМ 189.14 | РиМ 189.15, РиМ 189.17 | РиМ 189.16, РиМ 189.18 | РиМ 189.21, РиМ 189.21-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.25, РиМ 189.27 | РиМ 189.22, РиМ 189.22-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.26, РиМ 189.28 | |
| Значения параметров и нормы погрешностей | ||||||
| Полная потребляемая мощность в цепи тока, В-А | 0,1 | |||||
| Полная потребляемая мощность в цепи напряжения, В-А | 10 | |||||
| Активная потребляемая мощность в цепи напряжения, Вт | 1,5 | |||||
| Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии 6),7), % при: 0,05I6 < I < 0,10I6, cos ф =1,00 0,10Ie < I < !макс, cos ф = 1,00 0,10I^ < I < 0,20I6, cos ф =0,50 инд 0,10I^ < I < 0,201б, cos ф = 0,80 емк 0,201б < I < 1макс, cos ф =0,50 инд 0,20Ie < I < 1макс, cos ф = 0,80 емк | ±1,5 ±1,0 ±1,5 ±1,5 ±1,0 ±1,0 | |||||
| Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии 6),7), % при: 0,051б < I < 0,101б, sin ф = 1,00 0,101б < I < 1макс, sin ф = 1,00 0,101б < I <0,201б, sin ф=0,50 (инд, емк) 0,201б < I < 1макс, sin ф = 0,50 (инд, емк) 0,201б < I < 1макс, sin ф = 0,25 (инд, емк) | ±2,5 1 ±2,0 1 ±2,5 11)) ±2,0 1 ±2,5 1 | ±1,5 ±1,0 ±1,5 ±1,0 ±1,5 | ||||
| Пределы допускаемой основной относительной погрешности при измерении полной мощности 6),8), % | ±3,0 | ±2,0 | ||||
| Пределы допускаемой основной относительной погрешности при измерении коэффициента мощности cos ф 6),8), % | ±4,0 | ±3,0 | ||||
| РиМ | РиМ | РиМ | РиМ | РиМ 189.21, | РиМ 189.22, |
| 189.11, | 189.12, | 189.15, | 189.16, | РиМ 189.21-01, | РиМ 189.22-01, |
| РиМ | РиМ | РиМ | РиМ | РиМ 189.23, | РиМ 189.24, |
| 189.13 | 189.14 | 189.17 | 189.18 | РиМ 189.23-01, | РиМ 189.24-01, |
| РиМ 189.25, | РиМ 189.26, | ||||
| РиМ 189.27 | РиМ 189.28 |
Значения параметров и нормы погрешностей
Наименование характеристики
Пределы допускаемой основной относительной погрешности при измерении коэффициента
6),8)
%, в
реактивной мощности tg ф диапазоне:
±2,5
±2,0
0,2I6 < I < 1,0I6
1,0I6 < I< Iмакс_
Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный цень и час Ррдч, %, при 0,05^ < I < 0,10I6, cos ф =1,00 0,10Is < I < Iмакс, cos ф = 1,00 0,10Ie < I < 0,20I6, cos ф =0,50 инд 0,10Ie < I < 0,20I6, cos ф = 0,80 емк 0,20Ie < I < Wc cos ф =0,50 инд 0,20!б < I < Iмaкс, cos ф = 0,80 емк
±1,5
±1,0
±1,5
±1,5
±1,0
±1,0
±0,5
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 5^, %, в диапазоне 0,Пб < I < Iмaкс
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 5In, %, в диапазоне 0,1!б < I < Iмaкс
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В
±0,5
5)
±0,5
± 0,5
| Наименование характеристики | Исполнения счетчиков | |||||
| РиМ 189.11, РиМ 189.13 | РиМ 189.12, РиМ 189.14 | РиМ 189.15, РиМ 189.17 | РиМ 189.16, РиМ 189.18 | РиМ 189.21, РиМ 189.21-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.25, РиМ 189.27 | РиМ 189.22, РиМ 189.22-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.26, РиМ 189.28 | |
| Значения параметров и нормы погрешностей | ||||||
| Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 6),7), %, при: 0,86U < U < 1,10ин, cos ф = 1,00 0,86ин < U < 1,10ин, cos ф = 0,50 инд | ±0,7 ±1,0 | |||||
| Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 6),7), %, при: 0,86ин < U < 1,10ин, sin ф =1,00 0,86ин < U < 1,10ин, sin ф = 0,50 инд | ±1,0 1) ±1,5 1) | ±0,7 ±1,0 | ||||
| Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 6),7), %, при: от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд | ±0,7 ±1,0 | |||||
| Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 6),7), %, при: от 140 до 280 В, sin ф =1,00 от 140 до 280 В, sin ф = 0,50 инд | ±1,0 1) ±1,5 1) | ±0,7 ±1,0 | ||||
| Наименование характеристики | Исполнения счетчиков | |||||
| РиМ 189.11, РиМ 189.13 | РиМ 189.12, РиМ 189.14 | РиМ 189.15, РиМ 189.17 | РиМ 189.16, РиМ 189.18 | РиМ 189.21, РиМ 189.21-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.25, РиМ 189.27 | РиМ 189.22, РиМ 189.22-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.26, РиМ 189.28 | |
| Значения параметров и нормы погрешностей | ||||||
| Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 5Uy, %, в диапазоне значений от - 30 до + 50 от ин, В | ±0,5 | |||||
| Пределы абсолютной погрешности при измерении отклонения частоты, Гц | ±0,03 | ±0,030 | ||||
| Пределы допускаемой абсолютной погрешности при измерении частоты сети Af, Гц, в диапазоне значений от 42,5 до 57,5 Гц | ±0,03 | ±0,030 | ||||
| Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика 8), °С, в диапазоне температур от - 45 до + 85 °С | ±5 | |||||
| Средний температурный коэффициент при измерении активной энергии, %/К, при: cos ф = 1,00 cos ф = 0,50 инд cos ф =0,80 емк | ±0,05 ±0,07 ±0,07 | |||||
| Средний температурный коэффициент при измерении реактивной энергии, %/К, при: sin ф = 1,00 sin ф = 0,50 инд sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк | ±0,10 1} ±0,15 1} ±0,15 1} ±0,15 1} ±0,15 1} | ±0,05 ±0,07 ±0,07 ±0,07 ±0,07 | ||||
| Наименование характеристики | Исполнения счетчиков | |||||
| РиМ 189.11, РиМ 189.13 | РиМ 189.12 , РиМ 189.14 | РиМ 189.15 , РиМ 189.17 | РиМ 189.16 , РиМ 189.18 | РиМ 189.21, РиМ 189.21-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.25, РиМ 189.27 | РиМ 189.22, РиМ 189.22-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.26, РиМ 189.28 | |
| Значения параметров и нормы погрешностей | ||||||
| Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепи тока 6),8), %, в диапазоне 0,1Ie < I < ^акс | ±1,0 | |||||
| Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более | ±0,5 | |||||
| Срок энергетической автономности хода ЧРВ - без резервного элемента питания ЧРВ, ч, не менее - с резервным элементом питания ЧРВ, лет, не менее | 60 16 | |||||
| Стартовый ток: - при измерении активной энергии, мА - при измерении реактивной энергии, мА | 20 | |||||
| 25 1) | 20 | |||||
| Постоянная счетчика, имп./(кВтч) [имп./(кварч)] | 4000 | |||||
| Количество тарифов | 8 | |||||
| Наличие УКН (коммутируемый ток, А) | нет | есть (80) | нет | есть (80) | нет | есть (100) |
| Наличие ГНСС | нет | есть 2) | ||||
| Наличие отсека для коммуникатора | нет | есть 3)’ 4) | ||||
| Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки | нет | 4) есть 7 | ||||
| Измерение тока в нулевом проводе | нет | есть | есть 5) | |||
| Время сохранения данных, лет, не менее | 40 | |||||
| Время начального запуска, с, не более | 5 | |||||
| Наименование характеристики | Исполнения счетчиков | |||||
| РиМ 189.11, РиМ 189.13 | РиМ 189.12, РиМ 189.14 | РиМ 189.15, РиМ 189.17 | РиМ 189.16, РиМ 189.18 | РиМ 189.21, РиМ 189.21-01, РиМ 189.23, РиМ 189.23-01, РиМ 189.25, РиМ 189.27 | РиМ 189.22, РиМ 189.22-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.26, РиМ 189.28 | |
| Значения параметров и нормы погрешностей | ||||||
| Г абаритные размеры, (высота х ширина х длина) мм, не более в корпусе «тип I» в корпусе «тип II» в корпусе «тип III» в корпусе «тип IV» | 200х130х90 220х130х90 200х130х150 250х180х100 | |||||
| Масса, кг, не более | 0,65 | 0,95 | 1,00 | |||
| Условия эксплуатации Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при +35 (25) °С -атмосферное давление, кПа Предельный рабочий диапазон температур, °С | от -40 до +60 95(100) от 70 до 106,7 от -40 до +70 | от -45 до +60 95(100) от 70 до 106,7 от -45 до +70 | ||||
| Средняя наработка на отказ, ч, не менее | 180 000 | 220 000 | ||||
| Средний срок службы Тсл, лет, не менее | 30 | |||||
| У словия эксплуатации счетчиков | У1 по ГОСТ 15150-69 | |||||
| Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа | 23 ± 2 от 30 до 80 от 70 до 106,7 | |||||
| 1) для счетчиков РиМ 189.13, РиМ 189.14, РиМ 189.17, РиМ 189.18 учет реактивной энергии в целях технического учета; 2) для счетчиков РиМ 189.23, РиМ 189.23-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.27, РиМ 189.28; 3) для счетчиков РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28 в корпусе «тип III»; 4) для счетчиков в корпусе «тип IV»; 5) для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28; 6) для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28. В случае превышения тока в нулевом проводе над током в фазном проводе режим измерения параметров программируется на учет по нулевому проводу; 7) расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23; 8) для технического учета. | ||||||
Таблица 3 - Перечень измеряемых величин и цена единиц разрядов измеряемых величин
| Измеряемая величина | Основная единица | Цена единицы старшего/младшего разряда | ||
| РиМ 189.1Х | РиМ 189.2Х и РиМ 189.2Х-01 3) | |||
| при выводе на дисплей ДД | при считывании по интерфейсам | |||
| Активная энергия | кВт»ч | 105 / 10-2 | 105 / 10-3 | 105 / 10-2 |
| Реактивная энергия | квар*ч | 105 / 10-2 | 105 / 10-3 | 105 / 10-2 |
| Удельная энергия потерь в цепи 1), 2) тока | кА2*ч | - | - | 105 / 10-2 |
| Активная мощность | кВт | 102 / 10-2 | 102 / 10-3 | 102 / 10-4 |
| Реактивная мощность | квар | 102 / 10-2 | 102 / 10-3 | 102 / 10-4 |
| Полная мощность | кВ*А | 102 / 10-2 | 102 / 10-3 | 102 / 10-4 |
| Ток, среднеквадратическое (действующее) значение | А | 102 / 10-1 | 102 / 10-3 | 102 / 10-3 |
| Напряжение, среднеквадратическое (действующее) значение | В | 102 / 10-2 | 102 / 10-3 | 102 / 10-2 |
| Частота сети | Гц | 101 / 10-2 | 101 / 10-2 | 101 / 10-3 |
| Коэффициент реактивной 1) 2) мощности цепи tg ф | безразм. | - | - | 103 / 10-3 |
| Коэффициент мощности cos ф | безразм. | 10о / 10-2 | 10о / 10-3 | 10о / 10-3 |
| Температура внутри корпуса счетчика | °С | 101 / 10о | 101 / 10о | 101 / 10-2 |
| 1 Только для РиМ 189.2Х и РиМ 189.2Х-01. 2) На дисплей ДД (дисплея дистанционного) не выводится. 3) При выводе на дисплей ДД и по всем интерфейсам. | ||||
наносится на корпус счетчика методом шелкографии или другим способом, не ухудшающим качество знака. В эксплуатационной документации на титульных листах изображение Знака наносится печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный серии РиМ 189 (одно из исполнений) в упаковке | 1 шт. | |
| Паспорт | 1 экз. | |
| Дисплей дистанционный РиМ 040 1) | ||
| Комплект монтажных частей 1) | 1 комп. | |
| Коммуникатор 1)1 3) | ||
| Маршрутизатор РиМ 014.01 1)1 2) | ВНКЛ.426477.056 | |
| Руководство по эксплуатации 5) | ВНКЛ.411152.051 РЭ 2) ВНКЛ.411152.051-02 РЭ 3),4) | 1 экз. |
| Методика поверки 5) | ВНКЛ.411152.088-01 ДИ | 1 экз. |
| Наименование | Обозначение | Количество |
| Терминал мобильный РиМ 099.01 1) | ВНКЛ.426487.030 | |
| Руководство по монтажу счетчиков на опору ВЛ5) | ВНКЛ.410106.007 Д | |
| Счетчики электрической энергии. Требования к информационной модели обмена данными 1),3),4),5) | СТО 34.01-5.1-005-2017 | |
| 1) -поставляется по отдельному заказу для организации, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков; 2) только для счетчиков РиМ 189.11, РиМ 189.12, РиМ 189.13, РиМ 189.14, РиМ 189.15, РиМ 189.16, РиМ 189.17, РиМ 189.18 3) только для счетчиков РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28; 4) только для счетчиков РиМ 189.21-01, РиМ 189.22-01, РиМ 189.23-01, РиМ 189.24-01 5) поставляется в виде документа на электронном носителе | ||
осуществляется по документу ВНКЛ.411152.088-01 ДИ «Счетчики электрической энергии однофазные серии РиМ 189. Методика поверки», утвержденному ФГУП «:СНИИМ» от 25.04.18 г.
Основные средства поверки:
Установка УППУ-МЭ 3.1 (рег. № 29123-05, класс точности 0,05, 220/380 В, (0,01- 100) А, ПГ ± (0,03-0,06) %).
Секундомер СОС пр. (рег. № 11519-11, (0,2 - 60) мин.; цена деления 0,2 с; ПГ ±1 с/ч.).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на счетчик в виде оттиска поверительного клейма в установленных местах в соответствии с рисунками 5 - 8 и в соответствующем разделе паспорта или в свидетельстве о поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц ТУ 4228-062-11821941-2013 Счетчики электрической энергии однофазные серии РиМ 189. Технические условия
