| Номер в госреестре | 72029-18 |
| Наименование СИ | Системы автоматизированные налива нефтепродуктов |
| Обозначение типа СИ | НХА-АСН |
| Изготовитель | ООО НПФ "Нефтехимавтоматика", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные налива нефтепродуктов НХА-АСН (далее - системы) предназначены для измерения объема, массы и температуры, а также вычисления плотности отгружаемых светлых нефтепродуктов в процессе налива в автоцистерны и передачи данных в учетную систему верхнего уровня.
Принцип действия систем основан на измерении и вычислении количественных (объема и массы) и качественных (температуры и плотности) характеристик отгружаемого нефтепродукта с помощью средств измерений, а также обработки, преобразовании, индикации и регистрации результатов измерений и вычислений.
Системы по своей структуре являются ИС-1 по ГОСТ Р 8.596-2002 и выпускаются в различных исполнениях, которые отличаются входящими в их состав средствами измерений, количеством устройств налива (от 1 до 6) и диаметрами условного прохода устройств налива.
Система конструктивно состоит из:
- эстакады налива (от 1 до 6);
- устройства верхнего или нижнего налива (от 1 до 6);
- системы контроля и дозирования (СКИД) нефтепродуктов (от 1 до 6);
- шкафа управления;
- шкафа силового;
- автоматизированное рабочее место (АРМ) оператора.

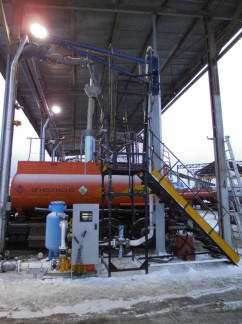

Общий вид системы представлен на рисунке 1.
СКИД включает в свой состав: расходомер-счётчик массовый (в соответствии с таблицей 1), преобразователь температуры (термопреобразователи универсальные ТПУ 0304/М3-МВ, тип первичного преобразователя Pt100, индекс заказа «А», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № 50519-17), пост управления кнопочный с устройством отсчетным показывающим, двухпроходной электромагнитный клапан, электронасос и технологическое оборудование. Общий вид СКИД представлен на рисунке 2.
Таблица 1 - Типы применяемых расходомеров-счётчиков массовых
| Наименование средств измерений | Рег. номер |
| Расходомер-счётчик массовый FC430 (первичный преобразователь - FCS400, вторичный преобразователь - FCT030) | 52346-12 |
| Расходомер-счётчик массовый OPTIMASS х400 (первичный преобразователь - серии 6000, конвертер сигналов MFC 400) | 53804-13 |
| Расходомеры массовые Promass (первичные преобразователи E или F, электронного преобразователя - 83) | 15201-11 |
Основным оборудованием шкафа управления является контроллер (контроллер программируемый БГМАТГС S7-1200, рег. № 63339-16).
АРМ представляет собой персональный компьютер с установленным на него программным обеспечением.
Полное описание составных частей системы (состав и назначение) приведены в эксплуатационной документации на системы.
Система с помощью электронасоса производит процесс налива нефтепродукта из резервуара с топливом в автоцистерну. Во время налива производится измерение объема, массы и температуры. Двухпроходной электромагнитный клапан, обеспечивает производительность налива. Расходомер-счётчик массовый измеряет массу и объем прошедшего через него нефтепродукта и передает измеренные значения в контроллер в виде частотно-импульсных сигналов, где по измеренным значениям вычисляется значение плотности нефтепродукта. Измерение температуры нефтепродукта в трубопроводе осуществляется с помощью термопреобразователя. Связь между термопреобразователем и контроллером осуществляется с помощью RS-485. Контроллер обрабатывает поступающие на него сигналы в реальном времени, формирует управляющие сигналы на электронасос, двухпроходной электромагнитный клапан и технологическое оборудование, а также обеспечивает отображение параметров нефтепродукта при каждом наливе на АРМ и посте управления кнопочном с устройством отсчетным показывающим. Кнопочный пост служит для передачи информации о готовности к приему нефтепродукта и остановки налива в аварийных и критических ситуациях.
Для сохранности информации в случаях аварий и сбоев в системе применяются источники бесперебойного питания.
В системе предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим данным и параметрам настройки (замки, механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, ведение журналов событий системы). Схема пломбировки средств измерений из состава системы в соответствии с их эксплуатационной документацией и/или в соответствии с МИ 3002-2006.
Системы имеют резидентное программное обеспечение (РПО) «Tver_PLC» (устанавливается в контроллер, идентификационные данные приведены в таблице 2) и внешнее программное обеспечение (ВПО) «Tver_HMI» (устанавливается на АРМ, данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий, идентификационные данные приведены в таблице 3). Функционально РПО разбито на две части: метрологическую и управления. Подпрограмма управления по заданию, полученному с АРМ, управляет запорно-регулирующей арматурой трубопровода для осуществления технологического режима налива и дозирования нефтепродукта. Подпрограмма метрологическая обеспечивает прием данных с расходомера-счетчика массового, и по полученным значениям массы и объема, вычисляет плотность отпущенного нефтепродукта.
Метрологические характеристики системы нормированы с учетом влияния ПО.
Уровень защиты программного обеспечение в соответствии с Р 50.2.077-2014:
- для РПО - «средний»;
- для ВПО - «средний».
Таблица 2 - Идентификационные данные РПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РПО «Tver PLC» |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО «Tver HMI» |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диаметр условного прохода устройства налива, мм | 50; 80; 100 |
| Диапазон измерений массового расхода нефтепродукта*, кг/ч | от 15000 до 130000 |
| Диапазон измерений плотности, кг/м3 | от 650 до 910 |
| Диапазон измерений температуры нефтепродукта, °С | от -40 до +50 |
| Минимальная доза выдачи, кг (м3) | 1300 (2) |
| Пределы допускаемой относительной погрешности измерений массы, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений плотности, % | ±0,4 |
| Пределы допускаемой основной приведенной погрешности измерений температуры к диапазону измерения температуры**, у, % | ±0,25 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой дополнительной погрешности измерений температуры от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С изменения температуры от нормальных условий измерений, % | ±0,5-y |
| Нормальные условия измерения температуры: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +20 до +25 от 30 до 80 от 84 до 106,7 |
| * в зависимости от условного прохода устройства налива ** диапазон измерения температуры указан в эксплуатационной документации на термопреобразователь | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда (нефтепродукты) | дизельное топливо, бензин |
| Напряжение электропитания от сети переменного тока частотой (50 ± 1) Гц, В | +10 % +10 % 220-15 %, 380-15 % |
| Давление в трубопроводах при наливе, МПа, не более | 1,6 |
| Рабочие условия эксплуатации - температура измеряемой среды, °С: - температура окружающей среды, °С: - оборудование СКИД* - шкаф управления - влажность окружающей среды, %, не более - оборудование СКИД - шкаф управления - атмосферное давление, кПа | от -40 до +50 от -40 до +50 от +10 до +50 95 80 от 84 до 106,7 |
| Количество устройств налива нефтепродуктов** | от 1 до 6 |
| * для систем, в составе которых используется расходомер-счётчик массовый FC430 (рег. № 52346-12), температура окружающей среды от минус 20 до плюс 50 °С ** количество устройств налива и их тип указываются в карте заказа на систему | |
наносится на титульные листы руководства по эксплуатации и паспорта системы типографским способом.
Таблица 6 - Комплектность системы
| Наименование | Количество |
| Система автоматизированная налива нефтепродуктов НХА-АСН | 1 шт. |
| Комплект эксплуатационной документации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП-0418-2018 «Системы автоматизированные налива нефтепродуктов НХА-АСН. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
18.04.2018 г.
Основные средства поверки:
- вторичный эталон единицы объема жидкости по приказу Росстандарта от 07.02.2018 г. № 256, установка поверочная средств измерений объема и массы УПМ 2000, рег. № 45711-10;
- плотномер ПЛОТ-3, рег. № 20270-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости
ТУ 26.51.52-003-72127746-2017 Системы автоматизированные налива нефтепродуктов НХА-АСН. Технические условия
