Колонки топливораздаточные SK-FDN, 72030-18

Назначение

Колонки топливораздаточные SK-FDN (далее - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм /с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Описание

Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема топлива, из которого, через шланг с раздаточным краном, поступает в бак транспортного средства.

В колонках реализован прямой метод измерений - непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема поршневого типа возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронное устройство (электронновычислительное устройство), в котором они преобразуются в измеряемый объём, передаваемый далее через интерфейс RS485 в цифровом коде (протокол SANKI 90V, АЗТ 2,0 или IFSF).

Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке, или с пульта дистанционного управления.

Колонки осуществляют выдачу топлива, измерение, индикацию его объема и расчет стоимости выданного топлива. Сброс показания разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного пистолета с колонки.

Колонки имеют 5 модификаций (SK10, SK22, SK52, SK56 и SK65), отличающихся друг от друга дизайном, номинальным расходом топлива, количеством вида топлива от одного до пяти, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а также наличием или отсутствием насоса в составе колонки. При наличии насоса в составе колонки обозначение имеет последнюю букву Z, а при отсутствии насоса в составе колонки, применяется погружной насос в резервуаре, в этом случае обозначение имеет последнюю букву Q. Модификация SK22 изготавливается только без насоса в составе колонки.

Колонки состоят из:

-    рамы;

-    гидравлического отсека;

-    электронно-вычислительного устройства серии ZBI, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР.

Гидравлический отсек состоит из:

-    измерителя объема поршневого серия FM-500, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

-    датчика импульсов HBMQ-7A, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

-    электромагнитного клапана соленоидного DV1050, изготовитель «Zhejiang Chunhui intelligence control Share Co., Ltd», КНР;

-    электродвигателя топливного насоса YBSL8024, изготовитель «Shenyang Qiangwei Motor Co., Ltd», КНР (при наличии);

-    моноблока насосного с фильтрами грубой очистки, газоотделителем и обратным клапаном GP-50B, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

-    моноблока насосного с фильтрами грубой очистки, газоотделителем и обратным клапаном ZYB-50, изготовитель «Maide Machine Co., Ltd», КНР;

-    раздаточного крана (пистолета) XIDE-80, изготовитель «Maide Machine Co., Ltd», КНР с раздаточным рукавом;

-    фильтра тонкой очистки DJ0810A, изготовитель «Zhengzhou Dinly Filter Co., Ltd», КНР, размер ячеек 60 мкм, плотность ячеек 280 ячеек на квадратный дюйм.

Структурная схема обозначения колонок в других документах и при заказе:

Колонка топливораздаточная SKХlХ2ХзХ4Х5Х6Х7, где SK - обозначение типа колонки;

Х1 - модификация колонки (10, 22, 52, 56, 65);

Х2 - тип гидравлической части:

Z - напорный тип, лопастной насос;

G - напорный тип, шестеренчатый насос;

Q - всасывающий тип;

Х3 - код измерителя объема;

Х4 - количество рукавов (от 1 до 10);

Х5 - количество видов топлива (от 1 до 5);

Х6 - количество постов (от 1 до 10);

Х7 - код материнской платы в электронно-вычислительном устройстве.

Пример условного обозначения колонки при заказе:

Колонка топливораздаточная SK10ZF111B.

Колонка модификации SK10, с одним раздаточным рукавом, всасывающего типа гидравлической системы, лопастного насоса, с одним видом топлива.

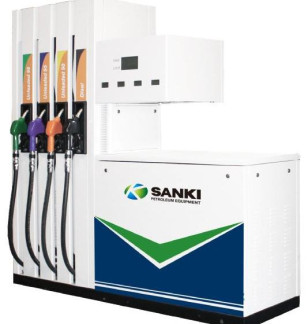

Общий вид колонок представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.

SK56    SK65

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО), которое осуществляет подсчет и индикацию количества выданного топлива на указателе разового учёта.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен пломбой или стикером, паролем администратора и паролем юстировки, недоступные пользователю.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификацию ПО производить в соответствии с требованиями руководства по эксплуатации на колонки (раздел «Настройка параметров меню первого уровня»).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Технические характеристики колонок в зависимости от исполнения

Знак утверждения типа

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документам:

-    МЦКЛ.0231.МП «Колонки топливораздаточные SK-FDN. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.04.2018 г. (при первичной и периодической поверке);

-    МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).

Основные средства поверки:

-    по документу МЦКЛ.0231 МП:

-    рабочие эталоны единицы объема жидкости 2 разряда по приказу Росстандарта от

07.02.2018    г. № 256 (мерники с номинальной вместимостью 5, 10, 20, 50 и 100 дм3 с пределами допускаемой относительной погрешности ±0,1 %).

-    по документу МИ 2895-2004:

-    рабочие эталоны единицы объема жидкости 2 разряда по приказу Росстандарта от

07.02.2018    г. № 256 (мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ, регистрационный номер 47402-11, с номинальной вместимостью 10, 20, 50 дм3).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, в руководстве по эксплуатации и на пломбы в соответствии с рисунками 3 - 5.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация изготовителя
