| Номер в госреестре | 72031-18 |
| Наименование СИ | Регистраторы температуры |
| Обозначение типа СИ | Termograff Mini |
| Изготовитель | Общество с ограниченной ответственностью "Лэда-СЛ" (ООО "Лэда-СЛ"),г. Владимир |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы температуры «Termograff Mini» (далее - регистраторы) предназначены для измерений и регистрации температуры воздуха внутри холодильного помещения транспортного средства.
Регистраторы состоят из регистрирующего прибора со встроенным дисплеем и датчиков температуры (термопреобразователи сопротивления Pt100) подключенных к нему. Каждый датчик температуры подключенный к регистрирующему прибору образует измерительный канал (ИК), количество датчиков температуры от 1 до 2 штук.
Принцип действия регистраторов основан на зависимости электрического сопротивления чувствительного элемента термопреобразователя сопротивления от измеряемой температуры. Регистрирующий прибор измеряет и преобразовывает электрическое сопротивление, поступающее от термопреобразователей сопротивления в цифровой код -значение температуры. Далее результаты измерений индицируются на дисплее регистрирующего прибора (для каждого ИК), сохраняются во внутренней памяти с заданным интервалом.
Регистрирующий прибор имеет интерфейсы связи: USB 2.0 (гнездо типа А), Bluetooth 3.0, беспроводной канал (диапазон ISM 433), для связи с внешними устройствами.
Регистратор обеспечивает выполнение следующих основных функций:
- периодическое измерение температуры воздуха внутри холодильного помещения транспортного средства (изотермы, рефрижератора, отапливаемого грузового фургона);
- настройку допустимых температур перевозки груза и сигнализацию о выходе температуры за установленные пределы;
- контроль открытия и закрытия двери холодильного помещения.

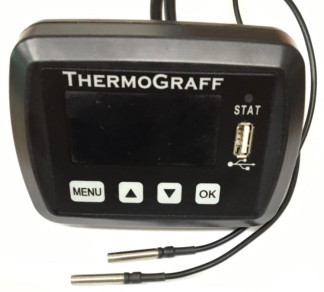

Общий вид регистраторов приведен на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации предусмотрены пломбы, устанавливаемые после монтажа и первоначальной настройки на корпусе регистрирующего прибора, в соответствии с рисунком 2.
Регистраторы имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память регистрирующего прибора при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Пределы допускаемой погрешности регистраторов установлены с учетом влияния ПО на метрологические характеристики.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LSL-TermoGraff-M |
| Номер версии (идентификационный номер) ПО | 1.0.x.x* |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | 0261EA2B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| * 1.0 - версия метрологической части ПО, х.х - подверсия исполняемого кода ПО. | |
Основные метрологические и технические характеристики регистраторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристика | Значение |
| 1 | 2 |
| Диапазон измерений температуры, °С | от -30 до +30 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - для класса 1* - для класса 2** | ±1,0 ±0,5 |
| 1 | 2 |
| Дискретность показаний (цена единицы наименьшего разряда), °С | 0,1 |
| Время отклика, мин | 10 |
| Количество ИК температуры, шт. | 1 или 2 |
| * в состав ИК входят термопребразователи сопротивления Pt100 класса допуска В по ГОСТ 6651-2009; ** в состав ИК входят термопребразователи сопротивления Pt100 класса допуска А или АА по ГОСТ 6651-2009. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристика | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: | от -40 до +65 |
| - относительная влажность, %, не более | 98 (без конденсации) |
| - атмосферное давление | от 84 до 106,7 |
| Габаритные размеры регистрирующего прибора, мм (без учета системы крепления) - длина | 115 |
| - ширина | 83 |
| - высота | 34 |
| Масса, г, не более | 250 |
| Напряжение питания от источника постоянного тока, В | от 10 до 32 |
| Потребляемый ток, А, не более | 1,0 |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку расположенную на корпусе регистрирующего прибора любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображение знака в течение установленного срока службы средства измерения.
Таблица 4 - Комплектность регистраторов
| Наименование | Обозначение | Количество |
| Регистратор температуры «Termograff Mini» | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. (для партии) |
| Методика поверки | МЦКЛ.0240.МП | 1 экз. (для партии) |
осуществляется по документу МЦКЛ.0240.МП «Регистраторы температуры «Termograff Mini». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 25.05.2018 г.
Основные средства поверки:
- магазин сопротивлений ПрофКип Р4831-М1 (рег. № 52064-12 в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ)), диапазон воспроизводимых значений сопротивления от 0,01 до 111111,1 Ом, класс точности 0,02/(2,5 10-7);
- термостат жидкостный ТЕРМОТЕСТ-100 (рег. № 39300-08 в ФИФ ОЕИ), диапазон регулирования температуры: от минус 30 до плюс 100 °C, нестабильность поддержания установленной температуры в течение 1 ч, в пределах ±0,01 °C, неоднородность температурного поля в рабочем объеме термостата, °C, в пределах ±0,01 °C;
- термометр сопротивления платиновый вибропрочный ТСПВ-1 (рег. № 50256-12 в ФИФ ОЕИ) диапазон измерений температуры от минус 80 °С до плюс 200 °С, пределы абсолютная доверительная погрешности ± (0,02+0,0005 • |t|);
- измеритель температуры многоканальный прецизионный МИТ 8 (рег. № 19736-11 в ФИФ ОЕИ), модификации МИТ 8.15 диапазон измерений температуры от минус 200 °С до плюс 965 °С и пределами допускаемой абсолютной погрешности измерения температуры ±0,004+0,00001-t °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых регистраторов с требуемой точностью.
Знак поверки наносится на корпус регистрирующего прибора и/или бланк свидетельства
о поверке.
приведены в эксплуатационном документе
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 56940-2016 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению
ТУ 26.51.51.110-002-54596880-2018 Регистраторы температуры «Termograff Mini». Технические условия
| Зарегистрировано поверок | 23 |
| Поверителей | 5 |
| Актуальность данных | 26.11.2024 |
