| Номер в госреестре | 72032-18 |
| Наименование СИ | Расходомеры воздуха |
| Обозначение типа СИ | AccuBalance мод. 8380 |
| Изготовитель | "TSI Instruments Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры воздуха серии «AccuBalance» модель 8380 (далее - расходомер) предназначены для измерений объемного расхода воздуха в системах вентиляции и кондиционирования воздуха.
Принцип действия расходомера при измерении объемного расхода воздуха основан на методе переменного перепада давлений, возникающего в конфузоре - первичном преобразователе потока воздуха, имеющего форму прямоугольного кожуха, с размещенным в нем основанием, c крестообразными элементами конструкции, имеющими приемники давления. Входные отверстия приемников динамического давления расположены навстречу набегающему потоку, а приемников статического давления перпендикулярно потоку. Давление воздуха от приемников давления поступает в микроманометр 8380 с датчиками. Где преобразуется ими в электрический сигнал низкого уровня, который после аналого-цифрового преобразования, с последующей обработкой с помощью микропроцессора микроманометра 8380, поступает на жидкокристаллический дисплей, в виде результатов измерений объемного расхода, абсолютного давления, разности давлений и индикации скорости. Закрепленный в основании расходомера датчик температуры передает результат измерений в микроманометр 8380, что позволяет контролировать температуру, а при использовании опционного зонда -температуру и относительную влажность воздушного потока.

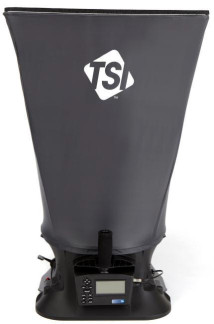

Общий вид расходомера показан на рисунке 1.
Расходомер состоит из конфузора (1) - для измерения объемного расхода воздуха, со встраиваемым выпрямителем потока (2), микроманометра 8380 с датчиками (3), основания (4) -с приемниками давлений в гребенке потока (5), датчика температуры (6), клапана противодавления (7) и четырех монтажных опор.
Внешний вид микроманометра 8380 показан на рисунке 2.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия, на винт крепления двух частей корпуса микроманометра 8380, наносится мастика на которую наносится знак поверки или пломбирующая наклейка, как показано на рисунке 2.
Разъем длз наушников
Трубки для дифференциального давления
Расходомеры имеют встроенное программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память микроманометра 8380 при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти, возможна передача измеренных и вычисленных значений через интерфейс связи Bluetooth мобильным устройствам (смартфонам или планшетам).
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.1X.Y |
| Цифровой идентификатор ПО | -* |
| где Х и Y принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч | от 85 до 4250 |
| Пределы допускаемой погрешности измерений объемного расхода | ±(3% от Оизм + 12 м3/ч), где - измеряемое значение объемного расхода |
| Диапазон измерений абсолютного давления, гПа | от 700 до 1100 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % | ±2 |
| Диапазон измерений разности давлений, Па | от 24 до 3670 |
| Максимально безопасная разность давлений, кПа | 37,5 |
| Пределы допускаемой абсолютной погрешности измерений разности давлений | ±(2% от Ризм д + 0,025 Па), где Ризм д - измеряемое значение разности давлений |
| Диапазон показаний температуры, оС | от -10 до +60 |
| Диапазон показаний скорости воздуха, м/с | от 0 до 78 |
| Диапазон показаний относительной влажности, % | от 5 до 95 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания (от 4-х аккумуляторных батареек типа АА), В | 6 |
| Потребляемая мощность, Вт, не более | 9,6 |
| Габаритные размеры микроманометра 8380 (Д х В х Ш), мм | 192 х 126 х 60 |
| Масса микроманометра 8380 (с батареями), кг | 0,56 |
| Диапазон рабочих температур, оС | от +15 до +25 |
| Средняя наработка на отказ, ч | 6000 |
| Средний срок службы, лет | 6 |
наносится типографским способом на титульный лист руководства по эксплуатации и заднюю панель корпуса микроманометра 8380 в виде наклейки.
Таблица 4 -Комплектность
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Расходомер воздуха | серии «AccuBalance» модель 8380 | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Комплект эксплуатационных документов | - | 1 компл. |
| Методика поверки | МЦКЛ.0237.МП | 1 экз. |
осуществляется по документу МЦКЛ.0237.МП «ГСИ. Расходомеры воздуха серии «AccuBalance» модель 8380. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
28.03.2018 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода газа 1 разряда по ГОСТ Р 8.618-2014, диапазон измерений объемного расхода от 1 до 6500 м /ч, с пределами допускаемой относительной погрешности от ±0,3 % до ±0,5 %;
- рабочий эталон единицы избыточного давления 1 разряда по ГОСТ Р 8.802-2012 -диапазон воспроизведения разности давлений от 0,02 до 25 кПа, класса точности 0,02;
- рабочий эталон единицы избыточного давления 2 разряда по ГОСТ Р 8.802-2012, диапазон измерений от минус 95 до 250 кПа, класса точности 0,05;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу, установленную в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы изготовителя «TSI Incorporated»
