Манометры деформационные показывающие LFS-210-100-G, 72038-18

Манометры деформационные показывающие LFS-210-100-G (далее по тексту -манометры) предназначены для измерений избыточного давления воздуха, установлены на емкости для хранения сыпучих материалов в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8», г. Мурманск.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	72038-18
Наименование СИ	Манометры деформационные показывающие
Обозначение типа СИ	LFS-210-100-G
Изготовитель	Компания "Span Instruments Inc.", США
Год регистрации	2018
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

Корпус манометра изготовлен из нержавеющей стали и заполнен глицерином.

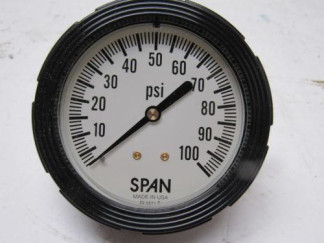

Общий вид манометра представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений давления, psi МПа	от 0 до 100 от 0 до 0,7
Класс точности	1.0
Пределы основной допускаемой приведенной (к диапазону измерений) погрешности, %	±1,0
Вариация показаний, %	1,0
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С	±0,4
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от -40 до +65 80
Г абаритные размеры (диаметр шкалы х глубина), мм	63 х 42
Масса, кг	0,1

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 — Комплектность

Наименование	Количество
Манометр деформационный показывающий LFS-210-100-G	3 шт.
Паспорт	3 экз.

Поверка

осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основное средство поверки:

манометр избыточного давления грузопоршневой МП-60 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 58794-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
