| Номер в госреестре | 72039-18 |
| Наименование СИ | Манометры деформационные показывающие |
| Обозначение типа СИ | J1454 |
| Изготовитель | Компания "Marsh Instruments", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры деформационные показывающие J1454 (далее по тексту - манометры) предназначены для измерений избыточного давления воздуха и установлены в кабине бурильщика в составе полупогружной плавучей буровой установки ППБУ «Nanhai 8» г.Мурманск.
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали и заполнен глицерином.

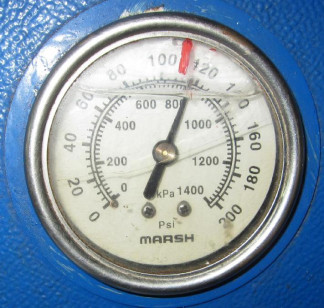

Общий вид манометров представлен на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления: - psi - кПа | от 0 до 200 от 0 до 1400 |
| Класс точности | 2,5 |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности, % | ±2,5 |
| Вариация показаний, % | 2,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С | ±0,8 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +60 80 от 84 до 106,7 |
| Габаритные размеры (диаметр х глубина), мм | 67 х 31 |
| Масса, кг | 0,1 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Манометр деформационный показывающий J1454 | 2 шт. |
| Паспорт | 2 экз. |
осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основное средство поверки:
манометр избыточного давления грузопоршневой МП-60 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 58794-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к манометрам деформационным показывающим J1454
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
