Государственный реестр средств измерений

Манометры деформационные показывающие LFS-210-100-D, 72040-18

72040-18
Манометры деформационные показывающие LFS-210-100-D (далее по тексту -манометры) предназначены для измерений избыточного давления воздуха и установлены на емкости для хранения сыпучих материалов в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8», г. Мурманск.
Карточка СИ
Номер в госреестре 72040-18
Наименование СИ Манометры деформационные показывающие
Обозначение типа СИ LFS-210-100-D
Изготовитель Компания "Span Instruments Inc.", США
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Манометры деформационные показывающие LFS-210-100-D (далее по тексту -манометры) предназначены для измерений избыточного давления воздуха и установлены на емкости для хранения сыпучих материалов в составе плавучей полупогружной буровой установки ППБУ «Nanhai 8», г. Мурманск.

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

Корпус манометра изготовлен из нержавеющей стали, без наполнения корпуса.

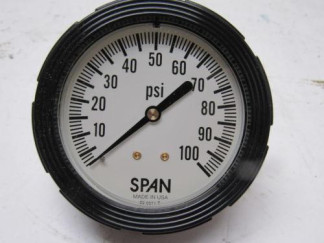

Общий вид манометра представлен на рисунке 1.

Технические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений давления, psi

МПа

от 0 до 100 от 0 до 0,7

Класс точности

1

Пределы основной допускаемой приведенной (к диапазону измерений) погрешности, %

±1,0

Вариация показаний, %

1,0

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С

±0,4

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от -40 до +65 80

от 84 до 106,7

Г абаритные размеры (диаметр шкалы х глубина), мм

63 х 42

Масса, кг

0,1

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность

Наименование

Количество

Манометр деформационный показывающий LFS-210-100-D

5 шт.

Паспорт

5 экз.

Поверка

осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основное средство поверки:

манометр избыточного давления грузопоршневой МП-60 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 58794-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к манометрам деформационным показывающим LFS-210-100-D

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
