| Номер в госреестре | 72042-18 |
| Наименование СИ | Манометры деформационные показывающие |
| Обозначение типа СИ | LFC-210-100-G |
| Изготовитель | Компания "Span Instruments Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры деформационные показывающие LFC-210-100-G (далее по тексту -манометры) предназначены для измерений избыточного давления воздуха в составе панели управления вентиляцией помещения цементировочного агрегата в составе ППБУ «Nanhai 8» г. Мурманск.
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали.

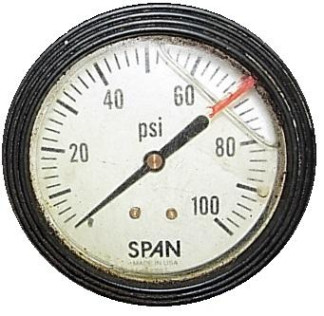

Общий вид манометров представлен на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, МПа (psi) | от 0 до 0,7 (от 0 до 100) |
| Класс точности | 1,0 |
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности, % | ±1,0 |
| Вариация показаний, % | 1,0 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С | ±0,4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +65 80 от 84 до 106,7 |
| Г абаритные размеры (диаметр х глубина), мм | 63 х 42 |
| Масса, кг | 0,1 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Манометр деформационный показывающий LFC-210-100-G | 5 шт. |
| Паспорт | 5 экз. |
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основное средство поверки:
манометр избыточного давления грузопоршневой МП-60 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 58794-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к манометрам деформационным показывающим LFC-210-100-G
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
